朱云锋
广西壮族自治区特种设备检验研究院 广西桂林541004
摘 要：随着国民经济与城市建设的发展，电梯的使用量与日俱增，已经成为现代建筑中不可缺少的交通运输工具，成为衡量一个城市现代化程度的标志。电梯门回路作为电梯的控制系统重要组成部分，对每个参数都严格要求，若达不到要求，电梯门回路极易出现问题，电梯控制系统的运行也将会出现严重故障，从而无法保证电梯正常、安全地运行。因此，本文将对电梯门回路检测功能进行分析，提出相关检验举措，并研究电梯门回路检验方法。
关键词：电梯门回路；分析；检验方法
引 言
电梯门回路是由一系列门锁触点串联而成，只要一个门锁触点不导通，正常运行的电梯就应该停止运行，也正是这种安全性乘客才能安全方便的乘坐电梯，但是人为的短接门锁回路可以失去这种安全性，并且会引发轿厢较严重的剪切或坠落风险，因此门回路检测功能显得尤为重要。门回路检测功能是检测门锁回路故障时防止电梯正常运行的一种装置，常见用安全电路作为门回路检测电路以及安全继电器输出控制作为检测电路。但是一些门回路检测装置存在较大安全隐患，且在日常检验过程中需要仔细分析才能辨别。
一、电梯门回路检测功能原理的分析

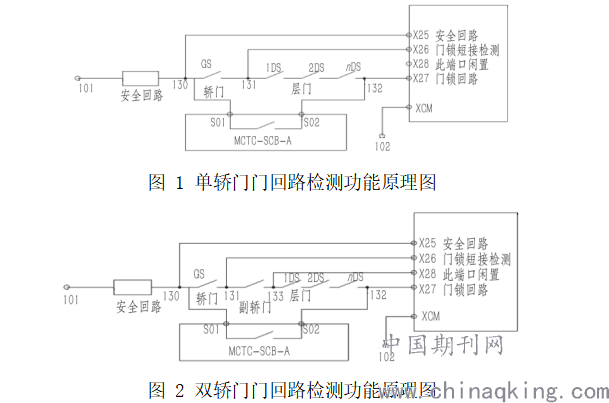

通常情况下，在电梯门回路检测功能方面，其功能较为丰富，应予以一定重视。如图1与图2所示，GS属于检查轿门关闭位置的电气安全装置，130-131属于轿门关闭位置的电气安全装置的回路系统，1DS属于第1层层门门锁锁紧位置的电气安全装置，nDS属于第n层层门门锁锁紧位置的电气安全装置，而131-132就是层门门锁回路系统。在电梯已经到达相应层站之后，如果开锁区域之内的轿门已经开启，检查轿门关闭位置的电气安全装置正常断开，相关的检测X25-X26具有较高的连通性特征，接收相应1到0的单位阶跃信号，其中 1 主要就是两个位置的连接，0就是断开；如果不存在，那么就表示轿门电气安全装置已经被短接，就应停止电梯运行，排除故障问题，预防电梯开门运行的安全风险。在电梯已经到达相关的层站之后，如果开锁区域的相关层门已经开启，层门门锁电气安全装置正常断开，那么 X26-X27 就会有连通性特征，接收 1 到 0 的单位阶跃信号；如果不存在，那么就可以证明层门门锁电气安全装置出现了短接现象，应停止电梯运行，排除故障问题，预防电梯开门运行的安全隐患，保证系统的安全运行。
电梯如果是双轿门电梯，那么就要于 131的后部区域之内串入 GS2，其属于副轿门的相应电气安全装置，可以引入 X28 类型的接口，在此情况下，131-133 属于副轿门的电气安全装置回路。在电梯到达相应层站，副轿门开启之后，检测系统的 X26-X28就能够实现高连通性的目的，在接收相关 1 到 0 单位阶跃信号之后，可以表现出电气安全装置正常；如果没有信号，那么就表明副轿门的相关电气安全装置出现了短接的现象，此时应采用合理的方式规避问题。
.png)
二、电梯门回路的检验方法
2.1常见检验方法
（1）直接检验法。直接检验法是指将电梯进行停机处理，然后采用模拟故障的方式观察电梯门的开关闭合状态，分析出电梯门回路是否存在故障问题，并及时处理问题，以此来降低电梯运行的安全风险问题。
（2）间接检验法。间接检验法适合于带有旁路装置的电梯。对于轿门回路检验，指在电梯机房旁路轿门，关闭层门，打开轿门，电梯无法检修和正常运行，层门回路检验同理。
这两种检验方法都是检验电梯是否能够正常运行的重要方法，不同之处在于实际操作时的工作流程及应用优势。工作人员必须意识到电梯门回路检验工作的重要作用，结合现阶段存在的实际故障问题，不断总结工作经验，研究优化检验工作流程，提高电梯使用效果的可行策略。
2.2电容器损坏的检验方法
在电梯门回路当中，电容器是一个很关键的部分。我们进行电梯门回路的电容器检验，一定不能贪图一时的节省而忽视电容器损坏的探测。我们在进行完初步的探测，应当再次进行充分的检验和模拟实验，确保电梯门回路能够达到电梯的正常、安全运行需求。除此之外，由于我国幅员辽阔，不同地区的条件会有较大的差异，对于电梯门回路的要求也有所不同。我们在进行电容器的检验时，一定要注重独特的自然条件带来的影响，因地制宜，生产的电梯门回路应当确保在当地的条件下能够安全地使用较长的时间才行。
2.3元器件老化或连接故障的检验方法
为了解决电梯门回路的故障问题，除需要对已经老化的元器件进行更换外，还需要成立元器件质量检验小组，加强对于元器件的老化情况进行检查。电梯门回路的元器件比较脆弱，电梯门回路检测情况与国家电梯生产事业的发展情况息息相关，便捷的电梯会节约大家的时间，产生巨大的效益。我们在进行电梯门回路检测的过程中，应主动向成功国家进行学习，并引进国外的先进的技术、高端的机械、专业的人才。我们在引进了这些之后，应根据我国的现状积极做出创新，使这些新技术能与我国的自然条件良好的适应起来。另外，我们还应用这些技术带动我们生产思维的进步，从而开创出属于我们自己的先进技术，提升工作效率，进而成为技术强国。只有攻克了技术关，我国的电梯门回路检测体系才能得到进一步地完善，电梯生产事业才能得到进一步的发展。
2.4电梯门回路检测流程
在检查电梯是否能够正常运行状态下，电气安全检测装置需要在轿门层门同时打开情况下进行实验。
（1）在具体开展电梯门回路检测工作之前，应当对工作人员进行专业知识技能考核及安全教育工作，准备检测需要使用的基本设备，保证相关人员的安全。
（2）检测人员在模拟电梯回路故障时，严禁带电操作。注意细心核对接线端子，以免击穿不相关的电路，避免发生安全事故。
（3）在模拟相关的操作知识，检测人员应该是检查电梯故障以及维护电梯的专业人员，并且要求安全技术规范要专业，以及带有相关的证件。
（4）一旦电梯出现任何问题，就应该及时断电停梯。
（5）当所有的检验结束之后，检测人员应收回所有的短接线。
三、电梯门回路检测功能的缺陷探讨
（1） 电梯门回路检测功能所监测的回路是一整条回路，而并没有对该条回路上的每个电气安全装置进行单独监测。当回路中的单个电气安全装置被短接时，门回路检测功能无法单独检测出其故障。
（2） 当轿门门锁和厅门门锁的电气安全装置同时在控制柜内被短接时，门回路检测功能可能无法检测出故障。
（3） 当电梯为贯通门时，在机房内短接整个厅门门锁的电气安全装置，门回路检测功能可能无法检测到故障。
四、结束语
电梯门回路检测功能在电梯的正常运行中可以避免因维保人员疏忽而把电梯门锁回路短接后造成意外事故，在实际检验工作中，检验人员应认真检查门回路检测功能，严格把关，同时又不能错误地认为此功能可以完全有效监测所有各层门锁的电气安全装置，进而放松对电梯门系统门锁闭合的检验。
参考文献
[1]电梯轿门开门限制装置的检验[J].赖跃阳.中国特种设备安全.2018（12）
[2]电梯轿门锁结构类型及应用探讨[J].张道仓,李增伟,周世栋.中国电梯.2018（06）
[3]浅析轿门开门限制装置与轿门锁的区别[J].段艳涛,李曹贤,姚锴,高吉龙.机电工程技术.2018（01）
[4]电梯门回路检测原理及检验方法分析[J].李林强.中国特种设备安全.2018（11）
