金属杂物导致切丝机下刀门条脱落的解决方法

发表时间：2021/4/26 来源：《基层建设》2020年第33期作者：熊海鹰赵昕余明

[导读] 摘要：针对制叶丝A线有金属杂物导致切丝机下刀门条脱落的故障现象，本文从切丝机前端的MDB-8E金属探测器结构和原理入手，了解其内部关键参数的设置步骤，通过各种规格的金属物进行MDB-8E金属探测器的剔除实验，最终找到MDB-8E金属探测器关键参数最优效果值，保证了制叶丝A线生产过程的稳定性。

        江西中烟工业有限责任公司南昌卷烟厂江西南昌 330096
        摘要：针对制叶丝A线有金属杂物导致切丝机下刀门条脱落的故障现象，本文从切丝机前端的MDB-8E金属探测器结构和原理入手，了解其内部关键参数的设置步骤，通过各种规格的金属物进行MDB-8E金属探测器的剔除实验，最终找到MDB-8E金属探测器关键参数最优效果值，保证了制叶丝A线生产过程的稳定性。
        关键词：切丝机下刀门条；MDB-8E金属探测器；关键参数
        引言
        切丝机下刀门条脱落故障是指切丝时，由于切丝机切到金属或者烟丝塞刀片而导致下刀门条脱落，下刀门条压住的微动开关就会动作，导致切丝机自动停机。卷烟企业的制丝生产过程是流水线作业，具有高度的连续性，切丝机下刀门条脱落故障对产品质量的稳定性及生产的效率有很大负面影响。为了解决切丝机下刀门条脱落故障，需对前端的MDB-8E金属探测器没有及时剔除金属的原因分析以及提出解决方法。
        一、现状调查
        MDB-8E金属探测器由金属探测和执行器件两部分组成。金属探测部分分为探测框、电子控制装置、屏蔽电缆。执行器件部分的作用是电磁阀控制气动活门翻板，分离出含金属物料。当输送的物料不含金属时，物料进过探测框和翻板送至出料装置。当含有金属物的物料经过探测框时，探测框发出信号，信号由电子控制装置放大处理后送给电气控制柜，通过继电器延时，当含金属物的物料抵达翻板时，翻板门打开，将物料排出，被排出的物料由人工分离后，物料被送回进料系统。
        然而，近来在生产过程中，由于切丝机前端的MDB-8E金属探测器没有剔除掉物料中的金属物，切丝机切到金属物导致切丝机下刀门条脱落，切丝机自动停机，严重影响烟丝的正常生产时间。
        二、原因分析
        针对该故障现象，电气维修人员对MDB-8E金属探测器为什么没有剔除金属物进行了分析，可能情况如下：
        1、MDB-8E金属探测器电子控制器与探测线圈频率不匹配，造成金属探测器不正常工作。
        2、MDB-8E金属探测器内部关键参数相位角和灵敏度没有调好，导致金属物通过金属探测器时没有产生反应，金属物正常通过切丝机，导致切丝机下刀门条脱落故障。
        通过现场检查金属探测器电子控制器MDB-8E上的编号与探测线圈MDB-D上的编号，发现两者一一对应，，排除了它们频率不匹配造成金属探测器不正常工作的情况（1）；由此可以得出情况（2）是MDB-8E金属探测器为什么没有剔除金属物的主要原因。
        三、解决方法
        从上面原因分析可知：MDB-8E金属探测器内部关键参数相位角和灵敏度没有调好，导致金属物通过金属探测器时没有及时剔除，金属物通过切丝机，导致切丝机下刀门条脱落故障。
        经过思考，首先应熟悉了解MDB-8E金属探测器控制器的基本按键操作，先找到相位角（相位角目的是印制烟丝通过线圈所产生的干扰，找到干扰最小的相位角之后），然后找到灵敏度（灵敏度目的是烟丝正常无金属通过金属探测器线圈，不产生报警，当烟丝中有金属通过金属探测器线圈，必须检测出来并报警）；其次需要使用不同金属物来测试并不断调整MDB-8E金属探测器关键参数相位角和灵敏度，找到它们的最佳组合值。
        1.熟悉了解MDB-8E金属探测器控制器的基本按键操作

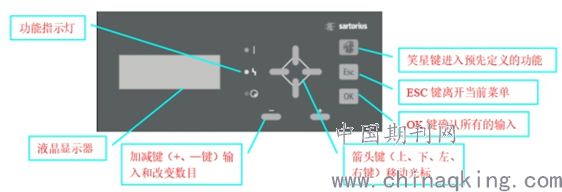

图3.1 MDB-8E金属探测器控制器的基本按键操作
2.找到MDB-8E金属探测器关键参数相位角与灵敏度

图3.2 MDB-8E金属探测器相位角与灵敏度
3、准备各种金属物进行MDB-8E金属探测器的剔除测试，找到最优化的关键参数设置。

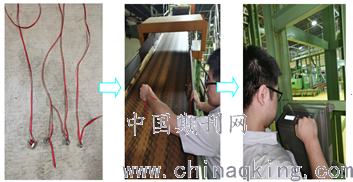

图3.3.1 准备各种规格的金属物，根据翻板动作情况，调整相位角及灵敏度

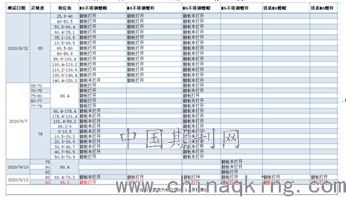

        图3.3.2 各种规格金属物剔除的测试数据
        从测试数据表格可以看出，相位角在60-150度之间，灵敏度在65以上，MDB-8E金属探测器可以剔除不锈钢材质的金属物，随着选用的金属体积变小，需要的灵敏度就越高，而过高的灵敏度又容易导致翻板误动作，反复试验后，终于在相位角和灵敏度之间找到一个平衡点（相位角65.3度，灵敏度80），既能抑制干扰减少误动作，又能有良好的金属剔除效果。
        四、实施效果
        在MDB-8E金属探测器设置最佳相位角65.3度、灵敏度80后，经过连续几星期的生产跟踪，MDB-8E金属探测器都能及时剔除不同金属物，切丝机没有出现下刀门条脱落情况，达到了预期目的，保证制叶丝A线生产过程的稳定性。
        参考文献：
        [1]烟机设备修理工（制丝）专业知识上册.郑州：河南科学技术出版社，2013.
        [2]MDB-8E金属探测器操作手册.赛多利斯（亚琛）股份集团有限公司版本：06.04
