外墙SK保温结构一体化板施工技术

发表时间：2021/4/26 来源：《基层建设》2020年第33期作者：刘仕源

[导读] 摘要：外墙sk保温结构一体体系是集建筑节能，创新技术体系于一体，应用于房屋建筑的板式构件体系，是使房屋建筑实现保温一体化的创新项目。

        北京建工四建工程建设有限公司北京市 100123
        摘要：外墙sk保温结构一体体系是集建筑节能，创新技术体系于一体，应用于房屋建筑的板式构件体系，是使房屋建筑实现保温一体化的创新项目。技术上最大的亮点除了高效、节能之外，还能确保保温与建筑同寿命，彻底地解决了保温耐久年限短、墙面裂缝与渗水、施工与应用中防火等疑难问题。
        关键词：保温；一体化；节能；创新；
        CONSTRUCTION TECHNOLOGY OF INTEGRATION SLAB OF OUTER WALL SK THERMALL INSULATION STURUCTURE
        LIU shi-yuan
        （Beijing Jiangong Sijian Engineering Construction Co.，Ltd..100045 Beijing）
        Abstract：The outer wall SK Thermal Insulation Structure System is an innovative project which integrates energy-saving，innovative technology system and panel-type component system.In addition to high efficiency，energy saving，but also to ensure insulation and building the same life，a complete solution to the short thermal insulation durability，wall cracks and seepage，construction and application of fire and other problems.
        Keywords：Heat Preservation；integration；energy saving；Innovation；

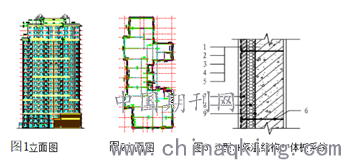

        邯郸泽信和熙府工程为群体住宅工程，工程由13栋普通浇筑结构以及2栋装配式结构组合而成，浇筑结构最高点为68.60m，共计22层，混凝土墙厚180～200mm，标准层层高2.90m。地下两层，均为人防结构，地上22层，外墙保温层采用Ⅱ型SK保温结构一体化板系统。（图1、2、3）

        备注：
        1、现浇混凝土；2、SK保温板；3、5mm-15mm厚水泥砂浆；4、3mm-6mm厚聚合物抗裂砂浆；5、饰面层；6、锚固件；7、轻集料水泥复合板；8、保温芯材；9、加强肋；
        1 施工方案的确定
        1.1结构特点及场地条件
        本工程普通浇筑结构与装配式结构可分为地上居住与地下人防，现浇结构地下混凝土型号为C35P6，地上为C30~C40不等，楼版内钢筋采用新型环保高强度钢筋，在现浇混凝土施工中起外模板作用的复合保温板称为SK复合保温外模板（简称SK外模板），其由保温层、防护层、锚固件等部分构成。以SK复合保温外模板为永久性外模板，内侧浇筑混凝土，外侧做聚合物抗裂砂浆抹面层及饰面层，通过锚固件将SK复合保温外模板与混凝土牢固连接在一起而形成的保温结构系统，称为SK外模板复合保温体系。
        本工程场地较大本工程工期紧，SK板材安装要求精度高，且所有安装工程均为户外高空作业，以上条件无疑对后期施工造成一定难度。
        1.2方案的选择
        本工程外墙采用180/200mm厚剪力墙，保温材料采用保温结构一体板（A级）。
        外墙采用保温材料与两侧墙体构成无空腔复合保温结构体，保温结构一体板外侧为50mm不燃材料保护层，燃烧性能为A级，内侧为70mm厚xPS保温层，燃烧性能为B1级。保温板每平方米需要有连接件，数量需经过计算确定。连接件进入混凝土结构的有效锚固深度不应小于50mm。墙面阴阳角等特殊部位应当适当增加。复合保温系统形成的无空腔符合保温结构体耐火极限应不小于2h。
        外墙填充墙宜采用自保温砌块填充，门（窗）墙垛建筑模数宜与自保温砌块的模数相吻合，自保温砌块填充墙外侧应同SK保温板在同一垂直立面上。SK保温板系统阴、阳角以及与其他墙体材料相交处，在抹面工程施工前，应采用抹抗裂砂浆贴耐碱网布的抗裂措施，或采用挂热镀锌电焊网等抗裂措施。SK保温板系统在室外地坪以上2m范围内，抹灰内应加设热镀锌电焊网以提高防撞击性能。SK保温板系统应采用涂料饰面，若设计确需采用面砖饰面时，其安全性能与耐久性不许符合设计要求，并应做粘结强度拉拔试验，实验结果应符合设计和有关标准的要求。SK保温板锚固件的数量应经过设计人员计算确认，并且每块不应少于8个（非标板每块不应少于2个）；安装孔距离不应少于100mm，门窗洞口处可增设锚固件。考虑以上技术要求，本工程结构主体安装的板材采用正常安装，后期安装的板材采用满粘法施工。
        2 工程重难点分析
        2.1 板材排列划分原则
        本工程标准板为2900X600X120mm（长X宽X厚），排板时已考虑3~5mm的安装缝隙。考虑阴阳角以及结构布局形式，局部（阴阳角）难以做成标准板材，综上现有条件，本工程考虑将标准板拆分为横向（HX-1500-500）类型以及竖（SX-2900-270）类型两种形式进行现场安装。

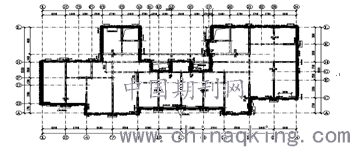

        图4 保温结构一体板排版示意图
        （1）材料准备：材料的验收、存放和运输应符合有关要求，并分类挂牌存放。SK复合保温板宜平放，最高不超过20层；抹面胶浆和胶粘剂存放要注意防雨防潮；网格布、固定件也应防雨存放。
        （2）施工机具准备：无齿锯、电动搅拌器、壁纸刀、电动螺丝刀、剪刀、钢锯条、墨斗、棕刷或滚筒、粗砂纸、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抿子、托线板、2m靠尺等。

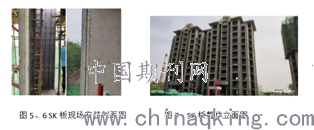

        2.2安装控制难点
        本工程对此类板材安装精度、施工缝隙、材料节约率等要求较高，为本专项作业的安装控制难点，为良好而又保质保量的安装好SK保温一体化板，本工程全面采用全站仪与激光投线仪结合测量，从而高精度放控制了板材与板材之间的安装缝隙以及板材的定位基准点，最大限度的减小了误差与误差的累积。
        满粘法防后期脱落是本工程的重中之重，为防止板材后期脱落，技术方面考虑全部板材采用满粘法结合后锚固件植筋安装，安装过程节点采取1/2错茬搭接措施，每块板材得到三重防脱落保护措施，既保证了整体美观同时又满足了安装技术标准。
        3 满粘法施工技术
        3.1 施工流程
        3.1.1 工艺流程
        施工墙面剃凿处理→施工放线→sk建筑复合保温板粘贴→锚栓固定→抗裂抹面层挂网、抹面施工→修补验收，施工墙面剃凿处理。
        （1）对外墙外保温出现空鼓部位进行剃凿，露出施工作业底层。
        （2）清除基层杂物、剔除表面凸起物。
        （3）涂刷界面剂，进行基层修补。
        3.1.2 施工放线
        根据建筑立面设计和外墙技术要求，在基层墙面、门洞、窗口、外墙阴阳角等处，放水平垂直施工控制基准线。以控制挤塑板粘贴的垂直度和平整度。对于偏差大的部位与甲方协商剔凿或用水泥沙浆修补平整。
        3.1.3 配制粘结砂浆
        （1）施工时用手持式电动搅拌机搅拌，拌制的粘接砂浆重量比为水：砂浆=1：5，边加水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定粘度。
        （2）搅拌后的粘结砂浆在使用过程中不可再加水使用。搅拌好的砂浆注意防风防风，以免水分蒸发过快表面结皮。粘结砂浆要在3小时内用完。
        3.1.4 粘贴sk建筑复合保温板
        （1）将标准外板切割成尺寸为0.6*1m，切割后每块板采用满粘，且每块板锚固钉数量不少于5个。
        （2）局部不规则处可现场切割，整块墙面的边角处要用最小尺寸超过150mm。
        （3）采用满粘法粘贴sk建筑复合保温板：SK板和结构之间采用粘接砂浆百分百黏贴。
        （4）涂抹粘结砂浆后立即将SK建筑复合保温板粘贴到墙面上，并将其挤压找平，保证其垂直、平整度和粘结面积符合要求。
        （5）sk建筑复合保温板端面不得涂抹粘结砂浆，贴完一块sk建筑复合保温板，要及时消除挤出的粘结砂浆。
        （6）板与板之间要挤靠紧密，板缝超出1.5mm时要用挤塑板片填塞。拼缝高差小于1.5mm，否则必须打磨找平处理。
        （7）整切墙面的边角处使用尺寸不小于150mm的sk建筑复合保温板。
        （8）sk建筑复合保温板的拼缝不得留在窗口的四角处，要采用整板切割成型。
        （9）sk建筑复合保温板的粘贴应自下而上，并沿水平横向粘贴以保证连续结合。

        4 质量控制
        （1）主项目控制：SK复合保温板必须与基层面粘贴牢固，无松动和虚粘现象。粘贴面积符合要求，聚合物砂浆与SK复合保温板必须粘结紧密，无脱层、空鼓。面层无爆灰和裂缝。SK复合保温外模板的外观质量要求。产品表面平整，无夹杂物，颜色均匀。不应有明显影响使用的可见缺陷，例如缺棱、掉角、裂纹、变形等。
        （2）尺寸偏差控制：（表）

        5 成品保护
        5.1 成品保护措施
        根据安装方案，对以施工完的保温墙体，不得随意开凿孔洞。不得在SK复合保温板上放置易燃及溶剂型化学物品，不得在上面加工作业电气焊，应防止重物撞击墙体，如拆除脚手架严禁将窗户作为脚手架支点或固定点使用，防止脚手架砸碰损坏。防止门窗位移变形。
        5.2 注意事项
        （1）施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
        （2）对抹完抹面胶浆的保温墙体不宜随意开凿孔洞，如确实需要，应在墙体保护层达到设计强度后方可进行，安装物件后注意其周围应立即进行修补恢复原状，
        （3）各种材料应分类存放并挂牌标明材料名称避免错用。
        （4）夏季施工时，应适当安排作业时间，尽量避开日光暴晒时段。
        （5）不得在SK复合保温板上部放置易燃及溶剂性化学物品。
        （6）拌制聚合物砂浆宜用电动搅拌器，用毕清理干净。
        （7）应严格遵守有关安全操作规程，实现安全生产及文明施工。
        （8）剪力墙上下部空调冷凝水管洞可以选择随主体浇筑穿透SK保温板（预埋管长度要正确）；主体浇筑后，在强度达到可以选择后开洞，两种方案均不可以随意破坏SK外保温板。
        6 技术经济优点
        6.1技术优势
        根据外墙SK保温结构一体化板的构造特点，以及工程创新应用，可以提高阻燃性能。可使保温层真正成为燃烧性能为A级的防火材料。外墙SK保温结构一体化板可根据建筑层高和开间（进深）尺寸做成一块板，同时形成门窗洞口、门窗套及各种外饰面层的整间整体墙板，将建筑墙体传统施工工艺创新为工厂内产业化完成，实现了墙板生产工厂化等。
        6.1经济优势
        由于采用了工厂化生产，现场安装与梁、柱混凝土浇注同步进行的安装工艺，因而取消了砌筑及内外抹灰工序，可节约原材料和减少大量的人工费用，可直接缩短工期1/3以上，同时也相应地减少了施工机械、脚手架等的占用时间，缩短了建设工程投资期，为清洁施工、低碳建筑技术体系。而且由于板体仅为砌筑外复合保温做法约1/3～1/4的厚度，测算住宅工可增加使用面积10%以上，如果按使用面积计算，不但可直接降低主体部分工程投资额15％以上，而且可节约土地10％以上，为节能省地型建筑体系产品。
        参考文献：
        [1]SK建筑复合保温板现浇混凝土保温系统应用技术规程DB13（J）/T206-2017；
        [2]外墙外保温工程技术规程JGJ 144-2008；
        [3]SK装配式自保温体系施工方案；
        [4]邯郸泽信.和熙府施工组织总设计；
        [5]外墙保温结构一体化板专项施工方案；
