何时龙
身份证：45092419920210**** 创维集团智能科技有限公司 510700
摘要：本文讲述的是一种防尘组件和电视机，其中，所述防尘组件包括：壳体，设有收容空间及连通所述收容空间的收纳口；防尘件，可收容于所述收容空间，所述防尘件包括具有柔性的防尘部，所述防尘部可活动穿设所述收纳口，并在穿出所述收纳口后展开，以遮盖待防尘设备。本技术方案所提供的防尘组件可以提高用户在使用其防尘功能时的便捷性。
关键词：防尘组件 电视机
一、背景技术
室内电器诸如电视机、电脑显示器等，当它们长期不使用，或者其使用场景有大量粉尘飘扬例如打扫卫生时，空气中飘动的尘埃会经由设备的散热孔等孔隙落入设备内部。空气的尘埃粒子成分较复杂，其中不乏有带电粒子如炭屑之类。一般尘埃粒子带负电荷，电视机高压线带正电，尘埃粒子易被高压线吸附到周围，当尘埃粒子沉积在电子元器件上时会影响其散热，使电视机的散热功耗增加，甚至使电子元器件温升过高而烧坏、产生漏电。另外，当遇到潮湿的环境例如梅雨天气时，电子元器件上的尘埃吸收空气水分后，尘埃里某些成分可能与电子元器件产生化学反应而腐蚀、损坏电子元器件，造成电子元器件的短路、不通电等现象。
目前市场上常见的用于遮盖电视机的防尘罩例如纱布之类的，不需要使用时得特意收纳在储藏空间例如衣柜里，而到了需要使用时却不容易找到，使用非常不便捷。
二、内容
（一）本文主要目的是提供一种防尘组件，旨在提高用户在使用防尘功能时的便捷性。为实现上述目的，本文提出的防尘组件包括：
1、壳体，设有收容空间及连通所述收容空间的收纳口；
2、防尘件，可收容于所述收容空间，所述防尘件包括具有柔性的防尘部，所述防尘部可活动穿设所述收纳口，并在穿出所述收纳口后展开，以遮盖待防尘设备。
3、可选地
（1）可选地，所述防尘件还包括安装部，所述防尘组件还包括与所述安装部连接的卷收器，所述卷收器用以使所述防尘部收入所述收容空间内。
（2）可选地，所述壳体内设有安装柱；所述卷收器包括卷收筒，所述卷收筒可相对所述安装柱转动，所述防尘部缠绕于所述卷收筒的外壁面。

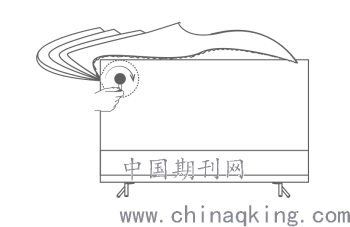

（3）可选地，所述卷收器还包括摇把，所述壳体对应所述摇把设有安装过孔，所述摇把活动穿设于所述安装过孔并与所述卷收筒连接。
（4）可选地，所述摇把与所述卷收筒可拆卸连接。
（5）可选地，所述摇把设有至少两相对的驱动部，所述卷收筒设有供所述驱动部活动穿设的安装孔，所述驱动部穿过所述安装孔的末端周面凸设有限位凸部；所述安装孔包括沿所述卷收筒的周向分布的过孔段和抵接段，所述过孔段的孔径大于所述限位凸部的外径，所述抵接段的孔径小于所述限位凸部的外径；所述驱动部穿过所述过孔段并旋转抵接所述抵接段，用以驱动所述卷收筒卷收所述防尘部。
（6）可选地，所述防尘件还包括与所述防尘部连接的拉扯组件，所述拉扯组件位于所述收纳口的外侧，所述拉扯组件用以将所述防尘部从所述收容空间里拉扯出。
.png)
（二）本文还提出一种电视机，包括电视本体、及前述的防尘组件，所述防尘组件设于所述电视本体。可选地，所述防尘组件内置于所述电视本体，且所述防尘组件的壳体的收纳口在所述电视本体上显露于外。
（三）本方案，通过将所述防尘组件连接在电视机、显示器或空调等需要防尘防潮的设备上，当需要使用防尘功能时从所述收容空间里将具有柔性的防尘件取出，并展开防尘部即可遮罩待防尘设备；当不需要使用防尘功能时将防尘件收纳并放入收容空间内即可；使用及收纳都方便快捷，可以很好地满足用户打扫卫生时短暂使用防尘功能的需求。避免用户在不需要使用防尘功能时需特意将防尘件收纳至储藏空间例如衣柜里，而到了需要使用时却不容易找到，提升了防尘件的使用便捷性。
三、具体实施方式
本方案，通过将防尘组件连接在电视机、显示器或空调等需要防尘防潮的设备上，当需要使用防尘功能时从收容空间里将具有柔性的防尘件取出，并展开防尘部即可遮罩待防尘设备；当不需要使用防尘功能时将防尘件收纳并放入收容空间内即可；使用及收纳都很方便快捷，可以很好地满足用户打扫卫生时短暂使用防尘功能的需求。避免用户在不需要使用防尘功能时需特意将防尘件收纳至储藏空间例如衣柜里，而到了需要使用时却不容易找到，提升了防尘件的使用便捷性。
进一步地，防尘部为随待防尘设备的外形轮廓设置的筒状防尘罩。可以对待防尘设备完全罩盖以起到更全面的防尘、防潮保护。
对于电视机、显示器或空调等有防尘防潮需求的设备而言，目前市场上常见防尘罩例如纱布，不需要使用时得特意收纳在储藏空间例如衣柜里，而到了需要使用时却不容易找到，使用非常不便捷。鉴于此，本文提出了一种防尘组件，该防尘组件包括：
1、壳体，设有收容空间及连通收容空间的收纳口；
2、防尘件，可收容于收容空间，防尘件包括具有柔性的防尘部，防尘部可活动穿设收纳口，并在穿出收纳口后展开，以遮盖待防尘设备。
3、可选地，壳体内设有安装柱；卷收器包括卷收筒，卷收筒可相对安装柱转动，防尘部缠绕于卷收筒的外壁面。通过卷收筒的转动使防尘部直接缠绕于卷收筒的外壁面，从而实现防尘部不使用时收入收容空间内的功能，同时有效提升防尘组件的空间利用率，降低防尘组件的体积。然本设计不限于此，于另一实施例中，还可以是卷收筒的转动带动防尘部折叠收入收容空间内。进一步地，于另一实施例中，安装部包括拉线和活动穿设于拉线的若干环扣，环扣沿防尘部的长度方向间隔分布并与防尘部的同一长边连接；拉线包括连接于卷收筒的固定段、及自由段，壳体内壁面设有位于卷收筒和防尘部之间的限位环，限位环的内径小于环扣的外径；自由段活动穿设于限位环并可缠绕卷收于卷收筒的外壁面。自由段卷收可带动若干环扣位移使相邻环扣之间的间距缩短，并使若干环扣一起朝向限位环靠拢，同时使与环扣连接的防尘部有序折叠并收入收容空间内。
.png)
总结
以上所述仅为本文的可选实施例，该方案，造型设计师可以在不破坏整体造型的前提下，把TV整机与内嵌式防尘罩相互结合。能够轻易拉出使用防尘罩，也有利于提示用户长期不开启电视机时需要使用防尘罩从而达到保护电器的目的。使用起来更加简便、安全有效。
