吴庆婷
广东省广州市黄埔区创维集团智能科技有限公司 510700
【摘 要】 本文结合当前电视机包装纸箱现状，分析了物料更替返工给生产带来的诸多问题。结合返工特点，设计出嵌入式抽屉盒纸箱适用于更换内置辅料包（底座、遥控器、说明书、保修卡等产品辅料），且兼备抗压、减震功能，节省返工成本。
【关键词】 纸箱 嵌入式抽屉盒 便捷 返工成本
一、背景
因产品更新换代升级，会涉及到电视机底座、遥控器、印刷品等资料的变更，或者产品说明书等印刷品出错造成的返工替换，这都要求必须二次拆开已经封装好的电视包装箱替换包装内的配件或资料，但二次开箱会造成纸箱、封箱带、封箱胶纸等包装件的破坏。而且二次返工工序复杂，会造成企业用工成本过高，返工后损坏的包材也比较多，这都无疑会造成了人力、材料成本的极大浪费，从而增加企业生产成本，降低产能。
二、传统纸箱的现状分析
图1-1为传统纸箱结构示意图，从图1-1到1-3可以看出当前纸箱基本结构。当物料出现更换时，则需要撕掉纸箱顶部的封箱胶纸，拿出物料包替换物料，再次封箱打包。
在开箱过程中，至少需要两人合作，才能撕掉封箱胶纸，同时还需要热风机辅助在封箱胶纸的黏贴处轻轻褪去胶纸。撕掉封箱胶纸时极易撕破纸箱表层，纸箱表层破损则不能二次销售使用。
若纸箱损坏，返工工作量更大，需要重新替换整个传统纸箱，把箱内物件一一拿出，且要轻拿轻放至新纸箱内，抬机器时更要格外小心，否则容易伤到贵重的机器。二次开箱替换辅料包，对于返工来说，工序不仅复杂，包装材料浪费较大。
设计一款嵌入式包装纸箱抽屉盒，可最大限度减少错料造成的返工破坏，从而节省人工和物料成本，提升生产效率。同时，此设计除替换物料方便外，还兼备有效减震，运输安全，以及抗压的功能，能降低长途运输给机器带来颠簸损坏，这种设计既能减少资源浪费，又能起到保护产品目的。
.png)

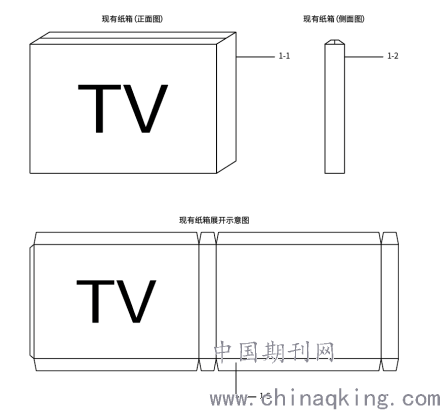

图1-1~1-3 纸箱结构示意图
三、使用嵌入式纸箱分析与效果
提出一种新型的具备无损开箱，能快速替换箱内印刷物料功能的纸箱，能够及时快速的更换箱内产品物料包。该方案，在不拆箱的状态下，从侧面抽出纸盒，可在最大程度上保护纸箱外观不受损伤，从而提高返工效率，减少废料节省成本，优化资源，有效替换错料。
在运输和堆码的过程中，纸箱顶层加厚一层纸盒，可以减轻堆码的重量给机器带来压迫损伤；在装卸货嵌入式纸箱可以有效减震；在运输途中，嵌入的纸盒的空间具有弹性，可避免运输过程中的挤压，碰撞，有效增加吸能效应，从而更有效的保护电子产品。
四、嵌入式纸箱方案解析

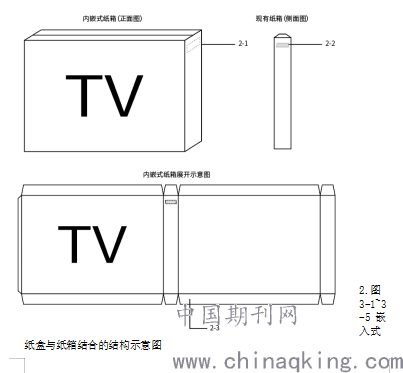

1.图2-1~2-3 嵌入式纸箱展开示意图（纸箱侧面开口，增加一个嵌入式的纸盒）
.png)
.png)

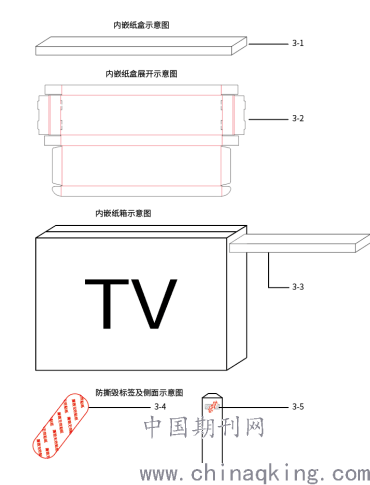

2-1、将纸箱侧摇盖的下方开矩形开口，设计图3-1这款盒子（图3-2为盒子展开图），按照图3-3的方式插入预留的矩形开口内，盒子侧面与纸箱侧面齐平。
2-2、将已嵌入的纸盒与纸箱交接处，粘贴防撕毁标签，如图3-4，粘贴在3-5的位置上，可固定嵌入的纸盒。
五、嵌入式纸箱优点分析：
传统纸箱在物料配错时，已入库的纸箱，需要二次拆箱，容易造成纸箱破损、封箱带和封箱胶纸的废弃，从而导致产品成本增加，造成资源浪费。把纸盒嵌入纸箱，能够有效避免二次拆箱造成的纸箱紧急成本的增加。
嵌入式设计在传统纸箱基础上，在纸箱侧面切开一个口，嵌入纸盒，有利于纸箱内物料更新时，有效及时从侧面拉出附件盒，避免二次开箱。因此，在嵌入式纸箱的基础上，一人可独立完成拆卸换料的过程。
六、小结
在如今讲生产、效率、成本的当下，推出一款新型的纸箱设计方案能提高生产效率，优化电视成本，嵌入式纸箱更能突出其灵活运用的价值。
