汪永新
国网四川省电力公司蓬溪县供电分公司 四川 蓬溪 629100
摘要：本文将详细介绍10kV及以下农网升级改造工程中设计、安装与验收阶段的标准化建设，通过高效率的农网升级改造，在提升电网改造效果的同时促进新农村产业发展。
关键词：10kV及以下农网；升级改造工程；标准化建设
引言：随着新农村建设步伐的加快，为更好地带动新农村经济发展，电力企业都在顺应时代潮流进行农网升级改造，特别是10kV及以下的农网，工作人员通过改进其每一环节促进了电网升级改造工程的标准化建设。
一、10kV及以下农网升级改造工程中的设计、设备标准化建设
（一）设计标准化建设
农网升级改造前，电网管理人员应合理开展前期规划，在农网升级改造进程中，立项方案的规划会与工程实施效果产生直接联系，要为农网工程的实际方案进行科学规划。设计人员宜采用“小容量，密布点，短半径”的原则，从台区布点入手，明确统一项目改造的配置、范围，设备、材料规格型号等。针对线路绝缘化改造，在果林、鱼塘及其相邻线路，分段进行绝缘化改造工作。针对线路开关改造，宜在线路中分段、分支配置分段开关。针对配电台区改造，根据负荷发展配置变压器容量，选择台区JP柜可适当比变压器容量提高，选其台区电缆出线、低压架空线路应满足配变容量及负荷要求。为增强图纸设计的整体质量，要严格执行《国家电网公司配电网工程典型设计》，要统一规范图纸中的内容、标注与说明，避免图纸内容的多样。在开展图纸审核的过程中，管理人员应详细查看图纸内容，继而促进其设计的标准化。
此外，图纸审查的程序与流程也需实行标准化设计，一方面，工作人员需设计出标准化的图纸资料，线路附件配置也要进行合理规范，提升设备资料的选型质量与标准。在开展农网标准化设计的过程中，要同时开展配电台区、高低压架空线路、电缆线路、接户线的整体设计，工作人员需提供完整的施工图、附图与图例，增强设计质量。另一方面，针对设计人员或图纸审查人员的专业水平，企业内部应实施必要的教育培训，加强其综合素养与业务水准。在进行图纸审查时工作人员可编制图审卡，合理开展对应性的质量评价，促进技术的合理性与资料的完整度[1]。
在开展改造工程前管理人员仍需详细审查图纸内容与农网设计方案，在全寿命周期管理理念的指导下，在规划与设计改造目标时要从长远着手，提升供电质量与供电可靠性，降低全周期管理费用，依照标准化的接线模式实行农网改造，从而使设计方案更加合理。
（二）设备、材料标准化建设
在升级改造农网的过程中，设计或规划人员可依照当前工程项目的实际情况选择合适的设备或材料。一般来讲，此类工程的材料种类较多，比如，单就绝缘体导线就有32种之多，如JKLYJ、JKLGYJ等型号，低压电缆与裸导线也分别有18与8种，由于种类较多，无形中给物资采购部门增加了难度。当工程项目改造出现变更时，则剩余材料只能浪费，导致了多种物资资金占用与材料的浪费。
依照当前农网工程设备型号与材料种类较多的问题，管理人员应在调查以后进行深入研究，借助图纸设计的标准化来统一设备、材料的型号与种类，继而优化当前存有的设备材料问题。
首先，工作人员应设计出与其农网规格相关的材料设备库，统一规范材料设备的选型工作，其型号或种类的规范要适当简化，并统一申请对应的物资编码，设置出科学的信息数据资料库。其次，单一区域的电缆与10kV导线要控制在对应的等级中，比如，0.4kV导线在两个等级下、10kV导线在三个等级下、配变型号在四个等级下、电缆则位于五个等级下。最后，为使材料设备的选择更为合理，只有在完成设备材料的审查后才能开展采购工作，在真正实施改造工程前要列出设备材料清单，若出现特殊情况应立即进行该项目的审核工作，只有获得管理人员的批准后，才能购进相应的设备与材料。
二、10kV及以下农网升级改造工程安装过程的标准化建设
（一）标准化的安装工艺
在进行农网升级改造施工期间，其工程施工质量不仅要达到安全、可靠与美观等基础性要求，还要确认工程安装的标准性与规范性。要严格执行《农网工程典型施工图册及施工工艺》，针对配网工作，工作人员需在施工现场跟踪安装质量，分析施工过程中可能存有的问题，并设计出相应的施工方案。同时，合理规划农网改造升级中的三类架线，如设备接点线、高低压架空线与接户线等，只有科学的设置三种架线方式才能使此项施工工程更为有效。对于架空线路的安装，施工人员不但要明确施工标准，还要依照配电线路的杆型与工艺，现场拍摄出安装图片，搭配出适当的文字说明，从而使线路安装变得更为直观。此外，管理人员还应依照农网的实际情况，确认架空线路安装规范的标准型，并在其旁边配上图片与相应文字解释。针对安装工作的形与量标准，管理人员或工作人员都需进行必要性培训，有效掌握其施工与安装工艺，找到此类项目工程建设的统一标准，增强农网整体的安装水平。在开展项目施工前还需合理选择农网工程的电杆类型，即其配电线路需与国家标准相符，采用混凝土电杆中的定型产品，在计算其预应力时要保证其安全系数在1.8以上，而电杆高度还要考虑到其对地距离或交叉跨越，如图1所示，通过合理设置电杆高度，防止其出现受力过大或吊档现象。对于农网升级工程来说，0.4kV的线路电杆其高度要在10m以上；而10kV的线路电杆也不能低于12m，若遇到特殊情况或特别地点，该电杆的高度可为15m，继而保证电杆配电质量[2]。
.png)

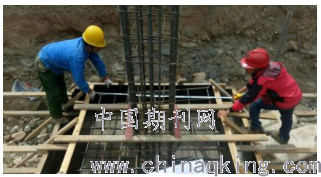

图 1 施工人员的电杆铺设

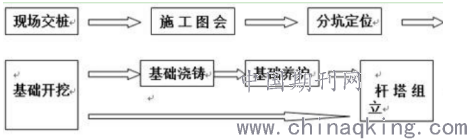

比如，针对杆塔安装的施工流程，如图2所示，在施工现场，管理与设计人员应仔细查看杆塔安装位置，确认后进行现场交桩，施工人员需依照该现场的实际情况对其实行分坑定位，继而开展相应施工，如基础开挖、混凝土浇筑与基础养护等，从而顺利安装杆塔。
.png)
图 2 杆塔施工的具体流程
（二）标准化的验收管理
第一，针对农网改造工程，管理人员需设置科学的验收制度以增强项目实施标准，特别是对隐蔽工程，施工单位应详细编制出与其有关的施工记录，并严格规范施工记录中的内容、数据信息，收集相关的图像资料等。对于隐蔽工程的开展，只有通过业主、项目监理及施工单位一起检查合格后，签证才能生效。
第二，在工程验收的责任上，也要进行标准化设计，当工程项目的主体责任明确后，其项目的组织、建设与实施才会更为合理与科学，在开展验收管理的过程中，管理人员要依照相关文件来执行该项工作，若在检查过程中发现工程质量有问题或设计不合格等情况不但不能交付运行，还要找出产生问题的原因，明确对应人员的责任，并采取对应性补救措施，从而保障工程项目质量。
第三，管理人员可将农网工程项目分成若干单元，即依照一档案一工程的基本原则来补充相应信息，在开展项目档案管理的过程中，其需详细检查档案归档的目录要求与资料格式，提升资料档案管理力度，完整地记录出该施工项目的全过程，如项目准备、实施和竣工等数据信息，增强了项目的标准化建设。一般来讲，工程项目资料应严格保持有序、完整与准确，管理人员应统一规范农网中的目录清单与资料格式等，在加强农网档案资料标准的同时促进了该项管理工作的科学化。
总结：
综上所述，由于电量需求的急速增加，电力部门正加大农网升级改造的力度，为解决此类区域的用电问题，管理人员设置了严格的改造标准，如设备、图纸、安装过程等，从而提升了各项工作的科学性，优化了农网改造工程的整体重量。
参考文献：
[1]陈佑君.我国农村低电压治理及农网升级改造[J].中国新技术新产品,2019(05):126-127.
[2]李玉栋.浅析10kV农网升级改造工程的勘测设计[J].山东工业技术,2017(15):192.
