广东省特种设备检测研究院 广东广州 510655
摘要：层门和轿门旁路装置安装可为电梯门锁回路故障维修提供便利，同时，避免发生剪切、挤压等安全事故，本文分析电梯层门和轿门旁路装置的设置及检验，对相关技术理论和实践方法进行总结，以供旁路装置安全运维工作参考借鉴，确保电梯设备稳定、安全运行。
关键词：电梯层门；轿门旁路装置；检测检验
引言
近年来随着电梯数量的急剧增长，电梯运行安全问题越来越受到大众关注。众多电梯事故中，由于电梯层门或者轿门的短接造成“开门走梯”引发剪切、坠落等安全事故占的比例是比较高的。为了杜绝此类事故的发生，国家质检总局在TSG T7001-2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》第2号修改单中对控制柜检验的主目录下增加了对层门和轿门旁路装置的检验，新检规于2017年10月1日开始正式实施。电梯在设计制造层面在原有基础上增加层门和轿门旁路装置，当层门或者轿门回路被旁路装置旁路时，电梯应当退出正常运行模式，减少了由于维修人员忘拔短接线或者由于电气原因造成的门锁短路现象引发的安全事故。
1 常见电梯门旁路功能的基本原理图
1.1 运行原理
电梯门旁路装置的旁路功能通过插头拔插实现。旁路装置主要包括旁路状态插座、正常状态插座和短接插座三部分，旁路状态插座中，1位空置，2～5位依次与电梯门回路中的T1～4点相连；正常状态插座中，1位与2位空置，3位与24V直流电源相连，4位与控制装置的旁路信号输入端相连；短接插座中的1-2、3-4位之间相互短接。当短接插头与正常状态插座相连时，短接插座的3位、4位处于短接状态，此时，控制装置旁路信号端呈现高电平，且电梯正常运行。当短接插头与正常状态插座断开后，旁路信号输入端转换为低电平，则说明旁路信号有效，电梯切换至旁路状态。若检修运行或紧急电动开关开启，检修信号表现为低电平，轿门关闭，电梯可进入检修运行状态，此过程中声光报警信号持续性发出。
当短接插头与旁路状态插座的1～4位相连时，旁路状态插座的3、4位处于短接状态，此时，为层门旁路；当短接插头与旁路状态插座的2～5位相连时，旁路状态插座的2-3、4-5位分别短接，此时，前后轿门均处于旁路状态。
1.2 改进方案
以上旁路装置原理中，旁路状态与正常运行状态间的切换通过控制装置完成，因此，安全系数较低，决定在其上做适当修改：将正常状态插座的1位与安全回路的T5点相接、2位与T6点相接，当短接插头与正常状态插座相连后，其1、2位处于短接状态，即T5与T6被短接，安全回路处于连通状态，电梯可正常运行。若将短接插头拔出，T5与T6间断开，安全回路也被切断，电梯无法正常运转。此时，只有将紧急电动开关切换至紧急运行状态，或将检修开关切换至检修运行状态，才可使电梯在相应状态下运行。此时，检修运行依然被控制装置所控制，因此，安全性还有待进一步提高，可采用将检修运行开关接入安全回路的方式进行处理。接入后，检修运行开关触发检修运行状态之前，安全回路即进入断开状态，以此提高电梯门检修过程的安全性。
2 电梯门旁路装置的设置目的和要求
根据《电梯型式试验规则》和新检规要求，2018年1月1日，开始生产的电梯都必须在紧急操作测试屏上或者控制柜内配备旁路装置。增加电梯检验项目和要求，既能提高电梯的安全系数，多份安全保障，也提高电梯准入的门槛。门回路短接是一种电梯安装、维保人员常用的电路故障检测排查方法，能帮助安装、维保人员缩小故障范围、快速查找故障点。但人为短接电梯门安全回路这种使电梯“带病运行”的方法，极易埋下安全隐患。如机房和轿厢人员沟通不畅，故障恢复后人为失误遗留短接线等情况，都可能出现“开门走梯”现象，严重危及人身财产安全。而旁路功能通过其便利性取代了短接线作业，在技术层面上有效的避免人为短接门锁造成的风险，其目的在于：
（1）规范了门回路短接操作，为电梯作业人员提供一种便捷、安全可靠的旁路门回路的装置，在门回路出现故障情况下，可以通过缓慢移动轿厢来进行检修运行或紧急救援等操作。
（2）当电梯处于旁路状态时，能取消正常运行，不仅方便了安装、维修、救援等操作，也降低了因人为短接门回路可能出现的一系列相关安全风险。简单地说，层门和轿门旁路装置就是为了便于故障维修或紧急救援操作，在层门和轿门触点的需要维修或短接时，尽可能避免电梯安装、维保人员人为使用短接线而设置的一种功能。
3 层门和轿门旁路装置的检验方法
在对电梯层门和轿门旁路装置进行检验分析时，通常采用的办法包括有目测检验法、模拟试验法、综合检验法等，除此之外，在对电梯层门和轿门旁路装置进行检验分析时，还有诸多注意事项应该时刻牢记，按相关准则和要求进行检验，以免发生意外事故。
3.1 目测检验法
电梯层门和轿门旁路装置检验分析中的目测检验法，首先应该查看相关的实验报告和图纸，通过对电梯层门和轿门旁路装置的相关实验报告进行仔细查看，可以确定报告内容是否能够和实物图纸做到完全的准确的对应。除此之外，对信息标注进行检验也是目测检验法的关键环节。通过对控制柜内的旁路装置上以及周围的查看，检查是否存在旁路和旁路状态相关提示的标志，这一方法可以帮助维修检测人员快速准确地了解此时电梯的旁路状态。与此同时，作为业主方，为了自身的人身安全和后续的电梯使用维修便捷，也可以主动维护自己的权益，要求电梯生产厂家在合适并且显眼的位置粘贴电梯门旁路装置操作流程，给后期的电梯维修检测工作提供相关的操作指南和参考。
3.2 模拟试验法
电梯层门和轿门旁路装置检验分析中的模拟试验法主要需要进行以下四个方面的检验。第一，对电梯在正常运行状态和旁路状态两种状态之间的的切换功能是否可以实现正常切换进行检验。第二，对电梯的检修运行功能和紧急电动运行功能可以实现正常运行进行检验。第三，对电梯层门旁路是否正常进行检验，把电梯的旁路装置状态调到层门旁路状态下，人工手动开启任一层的电梯门，对电梯的运行状态进行检查，正常响应视为正常。第四，对电梯轿门旁路是否正常进行检验。电梯层门和轿门旁路装置检验分析中的综合检验法则是将目测检验法和模拟试验法结合起来应用的一种办法。
3.3 综合检验法
综合检测即将目测检验法与模拟试验法结合应用，综合检验之前，需将电梯轿厢调节至非开锁区域内，具体检验流程如下：调节电梯门旁路装置至层门旁路状态，电梯轿门关闭，在轿厢顶部手动开启层门，电气触点切断，调节轿顶检修开关至检修状态，若电梯可检修运行，说明层门旁路触点功能正常。调节电梯门旁路装置至层门旁路状态，开启层门，使用绝缘胶布将轿门关闭触点隔离，确保轿门关闭后，轿门关闭触点在断开状态。调整轿顶检修开关为检修状态，此时，电梯无法检修运行，可判断层门与轿门的触点无法同时旁路。调节电梯门旁路装置为轿门旁路状态，并使用绝缘胶布将轿门关闭触点隔离。轿门关闭后，轿门触点处于断开状态。此时，关闭电梯层门，并调整轿顶检修开关为检修状态，若电梯正常检修运行，可判断轿门关闭触点旁路正常。轿门旁路状态不变，使用绝缘胶布将轿门关闭触点隔离，轿门关闭后轿门关闭触点为断开状态。打开层门，将轿顶检修开关调整至检修状态，若电梯无法检修运行，可判断轿门触点与层门触点无法同时旁路。观测旁路装置机械结构，观察层门旁路、轿门旁路、正常运行三项功能中，是否存在两个及以上同时发生的可能。各功能间的转换通过转换开关、插头等进行控制，且每次均为独立操作，不会出现三项功能同时开启的现象。轿门关闭位置信号监控设备可安装在门机上，当轿门处于完全关闭状态时，该设备才可被有效触发。检修人员从轿顶位置或将轿厢调节至非平层区，通过层门观测。常用开关类型包括光电式和机械式两种，由于监控信号独立于安全回路存在，因此，信号一般通过轿厢通信总线被传输至控制主板。
4 层门和轿门旁路装置的检验步骤
在电梯监督检验中对层门的检验步骤如下：
（1）在资料的审查时，通过审查电梯整机型式试验证书、产品质量证明文件、电气原理图以及安装使用维护说明书确定旁路装置的设置。（2）检验现场目测旁路装置的设置位置以及标识，常见标识有“旁路”、“层门旁路”、“轿门旁路”等，并且标识应该与原理图保持一致。（3）观察其设置型式是否不能同时旁路层门和轿门触点；在进行下面“步骤（4）”时，对轿门闭合触点采取隔离措施（例如绝缘胶带缠过隔离法），关闭轿门，轿厢在任何状态下均不能运行；在进行下面“步骤（5）”时，对层门闭合触点采取隔离措施（同上），打开层门，轿厢在任何状态下均不能运行；综上判断不能同时旁路层门和轿门的触点。（4）模拟操作“层门旁路”，打开层门，使电梯处于“层门旁路”状态，轿厢无法正常运行，检修运行状态或者紧急电动运行状态下轿厢才能够运行。（5）模拟操作“轿门旁路”，使电梯处于“轿门旁路”状态，对轿门关闭触点和轿门门锁触点（如果有）采取隔离措施（同上）、关闭轿门，电梯无法正常运行，检修运行状态或者紧急电动运行状态下轿厢才能够运行，判断轿厢轿门旁路状态符合要求。（6）查找证实轿门处于关闭位置的独立的监控信号，常见有光电限位开关和机械限位开关两种型式，以光电限位开关为例验证轿门关闭与否的状态，如图1、图2所示。使电梯处于“轿门旁路”状态，打开轿门，轿厢无法正常运行，检修运行状态或者紧急电动运行状态下轿厢也不能够运行，结合“步骤（5）”综合判断证实轿门处于关闭位置的独立的监控信号符合要求。（7）旁路状态时，电梯只设置检修运行时，在检修运行状态下轿厢才能够运行；电梯不仅设置了检修运行还设置了紧急电动运行，检修运行状态时，轿厢能够运行，紧急电动运行时轿厢也能够运行，并且听取轿厢上的听觉信号是否正常有效，设置在轿顶上居多，观察轿底的闪烁灯是否起作用，由于需要对轿底进行观察，因此笔者认为此项试验轿厢停留在底部端站上一层站，一名检验员在控制柜或者操作屏处，另一名检验员在底部端站进行检验是比较合理的。（8）由于此项试验过程中需要开门走梯，因此检验过程要求配合好，指令同步，提高安全意识，确保安全检验。
.png)

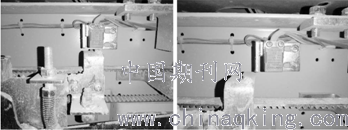

图 1 轿门闭合状态 图 2 轿门未闭合状态
结束语
层门和轿门旁路装置的作用是在电梯运行中起到安全防护的功能，这一装置应用在电梯系统中，大大减少了因为电梯门人为短接造成的开门走梯现象，切实保障了维修人员及乘客的人身安全，减少了不必要的人员伤亡。本文通过对电梯层门和轿门旁路装置的设置、工作原理、检验要求及方法等不同层面的详细研究和分析，确保为电梯设备的使用安全和平稳运行提供依据。
参考文献：
[1]电梯旁路装置的检验方法和案例分析[J].戴加法. 机电工程技术.2020（12）
[2]关于电梯层门和轿门旁路装置检验的探讨[J].彭啸亚. 中国电梯.2019（09）
[3]电梯层门和轿门旁路装置设置及检验分析[J].王建立，邝吉贵，汪保良. 中国设备工程.2020（18）
[4]某电梯轿门监控信号风险分析[J].刘志良，陈聚，洪伟. 中国电梯.2020（05）
[5]电梯层轿门安全故障缺陷案例分析[J].韩雁. 大众标准化.2020（15）
[6]一例贯通门电梯层轿门回路的改进[J].宋玉，马鹏，梁海珍. 中国电梯.2020（19）
[7]一则电梯轿门旁路装置失效案例分析[J].李兵，陈淦波. 中国电梯.2020（01）
[8]某电梯旁路装置可以同时旁路层门和轿门触点的检验案例分析[J].戴亮丰. 中国电梯.2019（17）
