吴晓霞
中国化学工程第十四建设有限公司 南京 210044
摘要：对泰兴市城市生活垃圾焚烧发电项目二期扩建工程消防系统设计进行简单介绍。
关键字：垃圾焚烧 火灾危险 消防系统 消防水炮
随着我国经济的发展，人民生活水平逐步提高，生活垃圾也在不断的增加，我们的城市正在被垃圾包围。政府出台垃圾分类政策，其目的是提高垃圾的资源价值和经济价值，那么垃圾焚烧发电是作为“减量化、无害化、资源化”处置生活垃圾的最佳方式。
垃圾焚烧发电厂的消防措施应根据其特定建筑的火灾危险性进行设计，现根据泰兴市城市生活垃圾焚烧发电项目二期扩建工程，简单介绍其消防设计内容及设计体会等。
1 概述
1.1 工程概况
本项目为扩建工程，建设场地位于江苏省泰州市泰兴市通江路 1号，泰兴卡万塔沿江热电有限公司厂区内，原有垃圾焚烧线南侧地块。
本工程扩建规模为日处理入炉垃圾450吨，配置一条日处理量450吨的垃圾焚烧处理生产线。
二期主厂房建筑基底面积3040.98m2；总建筑面积5945.56m2；建筑主体最高点高度：48.00m。垃圾接受大厅建筑面积为656.64m2；垃圾储坑面积为462.69 m2，垃圾储坑深度为 10m。
二期汽机房建筑占地面积802.12m2；建筑面积为1752.63m2；建筑总高度：22.30m。
1.2 消防对象
本工程消防对象为二期主厂房、汽机房及升压站，综合水泵房、水泵房配电室、飞灰暂存间、地磅房等附属用房。
1.3 设计内容
本工程包含室内消火栓、消防水炮、灭火器配置及火灾自动报警系统。室外消火栓系统一期设计时已综合考虑，故此次设计未包含该系统。

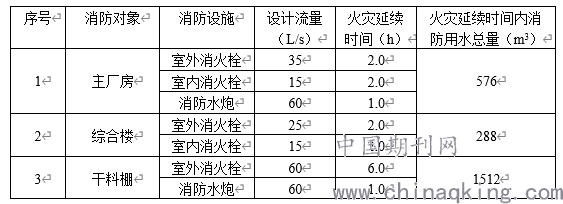

1.4 一期工程各建筑消防系统设计参数见下表：
.png)
一期室外消火栓水泵参数Q=60L/s，H=79m，2台；室内消火栓水泵参数Q=25L/s，H=60m，2台；消防水炮主泵参数Q=60L/s，H=120m，2台。
全厂消防用水量按最大一次消防用水量计算，为1512m3。
2 消防灭火系统设计
2.1 室内消火栓系统
2.1.1 二期主厂房建筑主体最高点高度为48.00m，属于高层工业厂房，火灾危险性为丁类，耐火等级为二级。室内消火栓系统在-0.7米层成环，同时竖向成环。为使消火栓栓口出水压力不超过0.5MPa，6.0米以下各层设置减压措施。
2.1.2 二期汽机房建筑高度为22.30m，属于多层工业厂房，火灾危险性为丁类，耐火等级为二级。室内消火栓系统在0.0米层梁底成环，同时竖向成环。
2.1.3 室内消火栓系统管网引自一期室内消火栓管网，要求其供水压力不小于0.50MPa。一期室内消火栓泵参数满足本期室内消火栓管网用水要求。

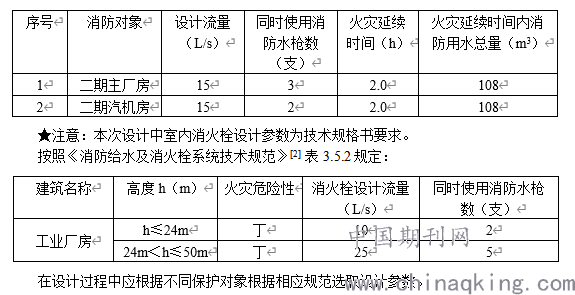

2.1.4 设计参数
.png)
2.2 消防水炮系统
二期主厂房内垃圾储坑的火灾危险性为丙类，根据规范要求，垃圾储坑的消防水炮系统应为独立水系统，由消防水炮水泵独立供水。一期工程的垃圾储坑已设置了消防水炮，其消防水炮主泵参数能满足二期消防水炮的用水要求，因此，二期消防水炮系统室内管网从一期消防水炮系统室外环管引两路进水，管道在18.50米层梁底成环。垃圾坑上方设2台自动水炮 PSKD-30，自动水炮用水量不小于60L/s，其布置位置使2台水炮的水流同时到达整个垃圾坑内的任意位置，且不妨碍其他装置的运行。
2.3 建筑灭火器配置

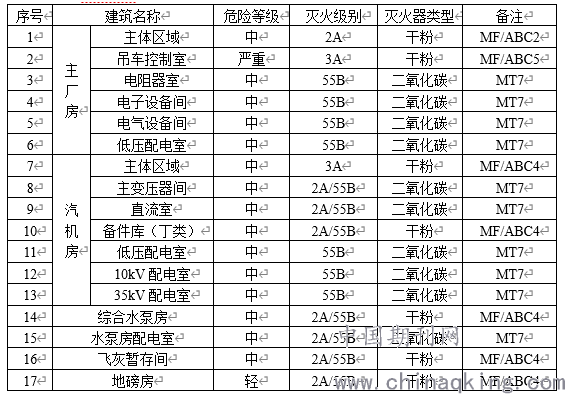

2.3.1各建筑灭火器配置参数见下表：
.png)
2.3.2厂房内的消火栓箱均为柜式，随箱配置两具手提式灭火器，超出消火栓箱内灭火器保护范围的区域，增设灭火器，除特别注明外灭火器灭火级别与主体区域相同。
2.3.3 所有灭火器均应放置在专用灭火器箱内。
2.4 火灾自动报警系统
本工程火灾报警系统包括以下内容：火灾自动报警系统、消防广播系统、消防电话系统。
2.4.1火灾自动报警系统
（1）二期的火灾报警接入一期的报警主机，不另外单独设置报警主机。
（2）本工程消防控制室设在一期主厂房6m层，并设有直接通往室外的出口，以及向市消防部门直接报警的119外线电话。
（3）根据场所特点，在主变压器间及电缆沟内采用缆式线型感温探测器进行火灾探测，其他区域均采用智能感烟探测器进行火灾探测。
（4）在楼梯间、楼梯前室、走道等区域设置火灾声光报警器。
2.4.2消防广播系统
（1）根据工厂需要，主工房广播系统仅考虑应急广播和消防广播功能。
（2）在低压变配电室、走道、大厅、电梯前室等区域设置扬声器，扬声器的额定功率为3W。
（3）在焚烧间、烟气净化间、除盐水站、电缆夹层、汽机间等场所设置扬声器，扬声器的额定功率为6W。
2.4.3消防电话系统
（1）消防控制室内的消防电话总机应能与配电室、电子设备间、吊车控制室、综合水泵房等处的消防电话分机单独连接。
（2）手动报警按钮带电话插孔，以便现场人员发现火灾时能就近及时与消防控制室取得联系。
2.4.4消防联动控制
（1）室内消火栓箱内均设有消火栓按钮，当发现火情时，启动按钮，在消防控制室显示火灾报警信号，并连锁启动设置在综合水泵房内的消火栓泵。
（2）水炮控制柜放置在垃圾抓斗控制室内。垃圾抓斗控制室操作人员观察到垃圾坑发生火灾时，操作人员在水炮控制柜上手动遥控开启电动阀，人工遥控操作各个水炮进行灭火（消防水炮的俯仰、水平回转动作）。任一消防水炮动作后，水炮控制柜需输出消防报警信号至消防控制室。
3 其他消防设施
局限于本项目的规模，消防灭火系统只涉及到了室内外消火栓系统、消防水炮系统及建筑灭火器配置。根据具体工程，还可能涉及到其他消防灭火系统：
（1）自动喷水灭火系统：适用于体量较大的办公楼、输煤栈桥等；
（2）水喷雾灭火系统：适用于柴油发电机房及油箱、室内外变压器、汽轮机、锅炉燃烧器、液氨储罐等；
（3）泡沫灭火系统：适用于油罐等；
（4）细水雾灭火系统：也适用于柴油发电机房及油箱、室内变压器，以及配电室、电缆夹层等；
（5）气体灭火系统：适用于集控室、配电间、布袋除尘器等。
4 设计体会
随着垃圾回收、运输、处理、综合利用等各环节技术不断发展，垃圾焚烧发电已成为垃圾处理的一种主流方式，且很有可能会成为最经济的发电技术之一。因此我们消防设计应根据其不同功能区域设置针对性的消防设施，以提供最基本的安全保障。
参考文献
[1] 《建筑设计防火规范》GB50016
[2] 《消防给水及消火栓系统技术规范》GB50974
[3] 《建筑灭火器配置设计规范》GB50140
[4] 《小型火力发电厂设计规范》GB50049
[5] 《火力发电厂与变电站设计防火规范》GB50229
[6] 《生活垃圾焚烧处理工程技术规范》CJJ90
[7] 《秸秆发电厂设计规范》GB 50762
[8] 《固定消防炮灭火系统设计规范》GB50338
[9] 《火灾自动报警系统设计规范》GB50116
[10] 《火灾自动报警系统施工验收规范》GB50166
[11] 淮南某垃圾焚烧发电项目厂区消防措施探讨，万锦超，电力勘测设计
[12] 某垃圾焚烧发电厂区消防设计，刘鸿艳，储志利，建筑防火设计
