张秋艳
北京龙源科建建筑设计有限公司 100052
摘要:本设计为某电影院中央空调工程设计，需为之设计合理的中央空调系统，为室内工作人员和电影院顾客提供舒适的环境。经负荷计算并考虑房间需求，对大观影厅采用全空气中央空调系统来承担空调房间的冷负荷，房间内用喷口送风，采用上送风上回风的方式。新风通过独立的新风管道引入空调机组，与回风混合后进行集中处理，然后送入空调房间。该空调系统设有单独的空调机房。办公室、业务用房及小观影厅等均采用VRV中央空调系统，实现了各个房间根据不同需要进行单独控制。
关键词：VRV，中央空调，全空气，制冷机组
一 工程概况
电影院建筑功能包括放映厅及业务用房两个部分，总面积约3500m2。该楼地上4层，本建筑总建筑高度为13.5米，除二层高3.60米外，其它标准层层高均为3.30米。地下室为设备用房和库房，建筑面积639.2m2，层高3.6米。
二 空调系统方案设计
2.1 系统选择
根据各不同功能房间，将该建筑的空调系统分为两种系统。一号观影厅的空调方式选择全空气系统，送回风方式为上送侧回。其他房间均选用VRV(变制冷剂)系统。全空气系统的冷源选择风冷机组。
2.2系统选择说明
（1） 一号观影厅属于高大空间场所，冷负荷密度大，潜热负荷大，人员密度大，人员散发气味多，如果风量不足，不但会使室内温湿度得不到保证，且会对空气质量产生严重影响。采用全空气空调系统在机房内对空气进行集中处理具有较强的去湿能力，而且风量大，设备可放在空调机房内，所以选择全空气系统。
（2） 办公室、业务用房、小放映厅等小房间，人员集中度大，各房间的负荷根据运行时间不一致，且各自有不同的要求，而且受层高的限制，采用VRV(变制冷剂)系统，能够满足各个房间单独控制，因而选择VRV(变制冷剂)系统。
（3）因为建筑物附近没有天然冷源可以利用，选择风冷机组又能满足室内负荷的需要，所以空调系统的冷源选择风冷机组。
三 空调系统管路的设计
3.1 全空气空调系统风道设计
全空气空调系统属于集中式空调系统。空调机组为组合式空调机组，对空气进行集中处理后由风道送入空调机房内，空调的冷量由空气承担，所以属于全空气系统，全空气空调系统使用寿命长，被广泛应用于厂房、影剧院等建筑中。
3.1.1 风道的选择
（1） 风道形状选择矩形风道，矩形风道具有占用的有效空间少、易于布置及管件制作相对简单等优点。
（2）风道材料选择镀锌薄钢板，，镀锌薄钢板风道的优点是易于加工制作，安装方便，具有一定的机械强度和良好的防火性能，气流阻力较小。
（3）风管用镀锌钢板制作，其厚度按照《通风与空调工程施工及验收规范》（GB50243-97）的要求选取。由于矩形风管占有效空间比较小，易于布置，明装较美观等特点，故采用矩形风管。
3.1.2 空调房间的送、回风口
一般来说，室内空气状态的分布取决于送、排风方式所组织起来的室内气流组织分布情况，合理的气流组织形式可以提高空调系统的使用效果。只有合理的气流组织才能充分发挥送风的冷却作用，均匀的移出室内热量，并能更有效地排除有害物和悬浮在空气中的粉尘。
此空调工程中空调房间采用喷口垂直向下送风。

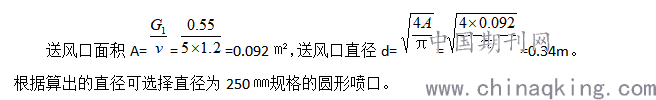

已知该房间长22.2m，宽为29.1m，高8m；要求夏季室内温度为27℃,送风温差△t=6℃,总送风量G =16.57kg/s（49714m3/h），采用安装在8.3 m的圆形喷口垂直下送，回风方式为侧回风，本房间共设置30个出风口，每个出风口的送风量为0.55kg/s（1657 m3/h），根据“机械通风系统的空气流速物性参照表”选择剧院支风管空气流速v=5m/s。
.png)
此房间回风占风量的70%，Gh=G×70%=16.57kg/s（49714m3/h）×70%=11.599 kg/s（34800m3/h）。回风口采用安装在8.3m的单层百叶回风口，布置在房间上部，根据《民用建筑空调设计》表6-3回风口风速选择回风口风速为5m/s，本房间共设10个回风口，每个回风口的风量为1.1599 kg/s（3480m3/h）。
.png)
3.1.3冷凝管的设计
因为VRV空调系统在运行过程中室内机会产生冷凝水，故室内机必须有冷凝水
管将其接出，最后将冷凝水排出。冷凝水管安装在吊顶内部，冷凝水管需要有1%-2%的坡度来，利用水的重力把水排出。
四 结论
本设计在通过方案比较之后，选择了全空气中央空调系统和VRV中央空调系统的设计方案。根据空调末端风量大小计算送风口大小，根据房间的气流组织形式选择了喷口送风等。
参 考 文 献
[1] 许钟麟. 空气洁净技术原理[M] . 北京:科学出版社,2003
[2] 薛殿华.空气调节[M]. 北京：清华大学出版社，1991
[3] 何天祺.供暖通风与空气调节[M].重庆:重庆大学出版社，2006
[4] 通风与空气调节设计规范（GB50019-2003）[M].北京：中国计划出版社
[5] 王为.全国民用建筑工程设计技术措施（暖通空调·动力）[M].北京:中国计划出版社，2003
[6] 马最良，姚杨.民用建筑空调设计[M]. 北京：化学工业出版社，2003
[7] 赵加宁.高层建筑供暖通风与空调设计[M].黑龙江：黑龙江科学技术出版社，2003
