关断阀的在线测试和检修

发表时间：2021/4/28 来源：《电力设备》2020年第33期作者：欧伦明

[导读] 摘要：随着现代信息技术的不断发展，故障自检技术也得到了长足的发展，其已成为当前电子装备当中的基本功能。

        （中海石油（中国）有限公司深圳分公司广东深圳 518000）
        摘要：随着现代信息技术的不断发展，故障自检技术也得到了长足的发展，其已成为当前电子装备当中的基本功能。故障自检技术是提高信息化电子装备可靠性与易维修性的主要技术手段之一，其主要包括在线类型的自检与功能类型的自检两种模式，而在线测试技术的主要分析对象是电子装备当中的元器件，通过相关技术手段明确元器件是否发生故障。通过技术手段将在线测试技术应用到电子装备维修当中能够及时有效地解决设备故障，保障电子装备的高效运行，从而全面提升电子装备维修的作业水准。
        关键词：关断阀；在线测试技术；检修
        引言
        关断阀（SDV），是油、气生产过程中，工艺流程上的一种重要的安全设备。当发生紧急情况时，通过接受控制系统的信号，及时动作，切断危险源，避免事故发生。关断阀作为一种安全设备，长期处于打开状态，随着使用时间的加长，关断阀自身及附属部件老化以及其他不确定因素，都可能影响关断阀功能的完整性，造成应急状态下不能关闭或完全关闭的情况。因此，在日常检修过程中，就需要通过关断阀在线测试和检修，来提高关断阀的可靠性，及时发现设备隐患，为设施的安全生产提供保障。
        1关断阀的工作原理
        关断阀一般由阀体、执行机构、控制系统及反馈构成。

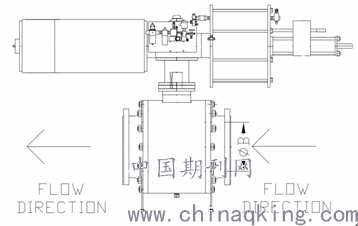

图1关断阀主体结构
最常用的关断阀体为球阀，由阀杆带动，转动90°开、关。关断阀的执行机构由气缸、中央身体部分、推力杆、弹簧缸等组成。执行机构的驱动方式有气压驱动、液压驱动等。工作时，气（液）体驱动活塞驱动杆（推力杆），克服弹簧力，带动阀门驱动轴转动，使阀体达到预定开或关的位置。

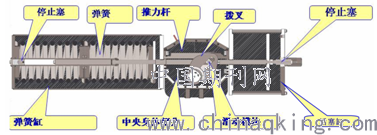

        图2执行机构结构
        控制及反馈系统负责加、泄驱动压力，它主要由信号气源、电磁阀、气动附件等构成回路，控制驱动气压或液压的泄放，实现执行机构带动阀门动作。阀门的状态由阀位反馈开关将信号反馈到控制系统。
        2关断阀常见故障及维护
        关断阀常见故障现象：SDV阀无法打开原因分析：检查电磁阀、线路、保险及DO卡件，并进行强制动作测试,确认电气控制回路正常（电磁阀需要在现场进行手动复位）；检查气动回路，确认气源压力正常；检查手动关停三通阀是否在正常位置；检查各气动元件状态，确认回路气路通畅，能够正常供气至驱动气缸；若电路和气路均无问题，则可能是机械故障，应进行现场判断，阀体或执行机构卡滞，是否有机械机构将关断阀强制限位。SDV阀无法关闭原因分析：检查电磁阀是否失电卡滞不动作，导致关断阀不能失气关闭；检查快速排气阀是否卡滞或者排放口堵塞，造成气缸内的驱动气无法泄放；若带手轮或液压机构，则检查SDV是否处于强制开的状态；检查判断阀门执行机构是否卡死，气缸内弹簧是否卡涩或损坏导致不能自动复位，是否有机械机构将关断阀强制限位；SDV阀开、关不到位原因分析：检查关断阀阀体、执行机构是否有卡涩，导致阀门开、关不到位；检查气源压力，气源压力不足会导致关断阀不能完全打开；SDV阀反馈异常原因分析：检查现场反馈机构是否正常，连接阀杆是否松脱，凸轮是否顶到触动开关；检查状态反馈开关和反馈回路,微动开关是否损坏，接线是否松脱，线路是否接地或损坏，线路保险是否熔断；核对程序和上位机组态错误，查看上位机对应状态地址连接及状态选择是否正确；关断阀打开或关闭缓慢原因分析关断阀打开缓慢：检查气动控制回路及气动元件，排除气路不畅导致关断阀打开缓慢；关断阀关闭缓慢：检查气缸背压排气孔是否堵塞并进行疏通；弹簧弹性减弱或损坏也会导致关断阀复位关闭缓慢；阀体或执行机构卡滞会导致关断阀的开、关过程缓慢，这种情况应对转动部位进行拆检、润滑。在关断阀维修工作中，故障点总结起来就是气路故障、电路故障、机械结构故障。做好关断阀的维保检修，需要熟悉掌握每一个点，才能在应对故障时能够快速反应。
        3关断阀的在线测试方式和特点
        由于油、气工艺系统的关断阀在正常生产时需要始终保持在开的状态，为了兼顾生产和维修，关断阀可以在正常生产时进行局部行程测试，局部行程测试一般从关断阀全开位置部分关闭10-30%行程。带手轮装置的关断阀利用手轮进行限位实现在线局部行程测试。旋转手轮，使得关断阀处于强制打开位，然后缓慢对气缸进行泄压。待驱动气缸完全泄压后，回转手轮，控制关断阀关闭15%左右行程。恢复时，在恢复供应气缸驱动压力后，确认关断阀自动恢复到全开状态，再将手轮恢复到初始状态。
        结语
        随着现代信息技术和计算机技术的飞速发展，电子装备维修的数字化和智能化水平也在逐步提高，传统的手工测量已经很难满足现代电子装备维修的需求，而在线测试技术的出现很好的解决了这一问题。将在线测试技术应用到实际的电子装备维修当中，打破了传统手工方式的局限性，从而显著提高了维修效率，增强了维修保障能力。
        参考文献
        [1]张选东,袁胜智,曾令东,许建国.在线测试技术在电子装备维修中的应用研究[J].电声技术,2019,43(11):56-58.
        [2]翁璐,袁胜智,董海迪,王桂明.探究电子装备测试技术的发展现状与发展趋势[J].电声技术,2019,43(11):78-80.
        [3]程致跃.电子装备测试技术的发展现状与发展研究[J].电子测试,2019(8):122-123,136.
