李志钦
广东电网有限责任公司清远英德供电局 513000
摘要：电力安全生产关系到国家人民生命财产安全，人民群众切身利益，国民经济健康发展以及人心和社会的稳定。绝缘子是用于支持带电导体并使其绝缘的电器元件。绝缘子在电力系统中应用广泛，使架空线路、发电厂和变电所的母线和各种电气设备的外部带电导体与大地（或接地物）或其它有电位差的导体绝缘。本文分析了10kV线路出现问题时应如何进行更换等工作。
关键词：绝缘子；卡具；线路；更换
一、绝缘子概述
绝缘子是一种特殊的绝缘控件，能够在配电线路中起到重要作用，一般安装在不同电位的导体或导体与接地构件之间的能够耐受电压和机械应力作用的器件。绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。
绝缘子种类繁多，形状各异。绝缘子按安装方式不同，可分为悬式绝缘子和支柱绝缘子；按照使用的绝缘材料的不同，可分为瓷绝缘子、玻璃绝缘子和复合绝缘子（也称合成绝缘子）；按照使用电压等级不同，可分为低压绝缘子和高压绝缘子；按照使用的环境条件的不同，派生出污秽地区使用的耐污绝缘子；按照使用电压种类不同，派生出直流绝缘子；尚有各种特殊用途的绝缘子，如绝缘横担、半导体釉绝缘子和配电用的拉紧绝缘子、线轴绝缘子和布线绝缘子等。此外，按照绝缘件击穿可能性不同，又可分为A型即不可击穿型绝缘子和B型即可击穿型绝缘子两类。不同类型绝缘子的结构和外形虽有较大差别，但都是由绝缘件和连接金具两大部分组成的。
二、问题绝缘子产生的原因
杆塔比较高的配电线路绝缘子易遭受雷电攻击、大气污染、人为破坏，使其破碎或损伤，由于机械负荷和高电压的长期联合作用，而导致劣化，这都将使其击穿电压不断下降，当下降至小于沿面干闪电压时，就被称为低值绝缘子。低值绝缘子的极限，即内部击穿电压为零时，就称为零值绝缘子。绝缘子在机电负荷的联合作用下产生低值或零值，降低了整串绝缘子的绝缘强度。
当绝缘子串存在低值或零值绝缘子时，在污秽环境中，在过电压甚至在工作电压作用下就易发生闪络事故，因此需要对架空线路上有缺陷、损坏、残旧、零值等不合格且影响供电的绝缘子进行更换，防止配电线路故障和事故的发生，且采用应修必修、修必修好的原则。所以，更换直线绝缘子是配电线路日常运维中的重要工作。
三、更换前期准备
1．工作负责人在接到工作任务时采取以下措施：
（1）工作负责人应勘察工作现场，清楚工作内容、工作线路的情况以及临近的带电线路或者同杆塔架设的线路情况，对施工组织方案、安全技术措施等进行审查，在检修作业前组织全体人员进行技术交底及安全交底。
（2）工作负责根据实际情况选派合适的工作人员、监护人，并分组指定小组负责人。
（3）工作负责人确定工作的停送电时间，及临近带电线路或者同杆塔架设线路的重合闸的投退情况。
（4）工作负责人办理线路第一种工作票的填写、签发、接收等流程。

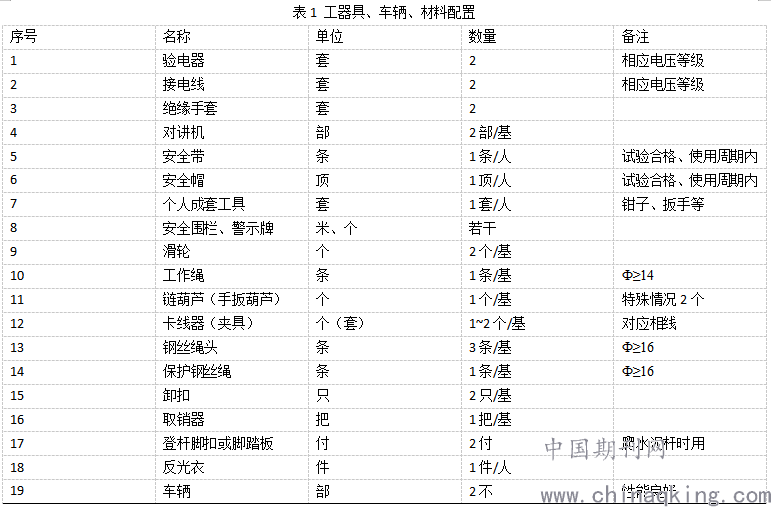

（5）工作负责人按照工作票管理制度填写相关工作票，并同时命令工作人员准备工器具、车辆、材料等。工器具、车辆、材料配置如表1所示。
.png)
2．工作负责人办理好《线路第一种工作票》，接到调度许可工作命令后，方可进入现场开展工作。同时，工作负责人应向班组成员按以下内容作安全技术交底：
（1）工作开始前，工作负责人要指明停电作业范围及交待邻近有电设备或线路和施工方法，对有危险的作业点应设专人监护；
（2）人与带电体之间必须保持足够的安全距离。
（3）攀登杆塔前戴好安全帽，注意检查脚钉是否牢固可靠，杆塔上转移作业位置时，不得失去安全带保护。
（4）登、下杆塔，用手扶稳，防止脚打滑坠落。
（5）在杆塔上的操作人员必须系好安全带（绳），安全带（绳）必须系在牢固的构件上，并不得低挂高用。施工过程中应随时检查安全带（绳）是否系牢。
（6）多人在一处作业时一定要分清各自安全绳，注意不要误解他人的安全绳；下瓷瓶及上线作业必须有二道防护（安全带、保险绳）。遇有浓雾、雷雨、暴雨、六级及以上大风时，严禁高处作业。
（7）杆塔上作业人员要防止掉东西，使用的工器具、材料等要装在工具袋里，并用绳索传递，杆塔下方严禁行人逗留。
（8）车辆文明驾驶。
3．工作负责人组织成员把工器具、材料下车分类摆放整齐方便拿取。如果在路边作业时，应在作业点前方50米处设置前方施工车辆慢行、左道已封车辆绕道行驶等警示牌和护栏或装设围栏，隔离作业现场，防止无关人员进入工作现场。
四、瓷横担的更换作业方法和步骤
（一）停电、挂接地线
1．所有工器具定期检查，要保证合格，配套、灵活好用；作业时要连接可靠并打好保护套。
2．在交叉各种线路、公路、铁路作业时，必须防止落线的保护措施，并应有足够的强度，对被跨越的电力线，必要时可联系停电再进行作业。
3．在杆塔上的操作人员必须系好安全带（绳），同时在上杆塔前应对安全带（绳）进行冲击试验，合格后方可使用。安全带（绳）必须系在牢固的构件上，并不得低挂高用。施工过程中应随时检查安全带（绳）是否系牢。杆塔上转移作业位置时，不得失去安全带保护。
4．在停电线路工作地段装接地线前，要先验电，验明线路确无电压。验电要用合格的相应电压等级的专用验电器。验电时，应戴绝缘手套，并有专人监护。线路的验电应逐相进行。对同杆塔架设的多层电力线路进行验电时，先验低压，后验高压，先验下层，后验上层。
5．线路经过验明确无电压后，立即在工作地段两端挂接地线。凡有可能送电到停电线路的分支线也要挂接地线。若有感应电压反映在停电线路上时，应加挂接地线。同时，要注意在拆除接地线时，防止感应电触电。同杆塔架设的多层电力线路挂接地线时，应先挂低压，后挂高压，先挂下层，后挂上层。挂接地线时，应先接接地端，后接导线端，接地线连接要可靠，不准缠绕。拆接地线时的程序与此相反。装、拆接地线时，工作人员应使用绝缘棒，人体不得碰触接地线。
6．多人在一处作业时一定要分清各自安全绳，注意不要误解他人的安全绳；下瓷瓶及上线作业必须有二道防护(安全带、保险绳)。遇有浓雾、雷雨、暴雨、六级以上大风时，严禁高处作业。
7．工作开始前，工作负责入要指明停电作业范围及交待邻近有电设备和线路；对有危险的作业点应设专人监护。
8．人身、材料、牵引绳索与带电体的安全距离不得小于规程规定。
9．在杆塔上工作时，严禁进入带电侧横担，或在该横担上放置任何物件。
10．杆塔上作业人员要防止掉东西，使用的工器具、材料等要装在工具袋里，并用绳索传递，杆塔下方严禁行人逗留。
.png)

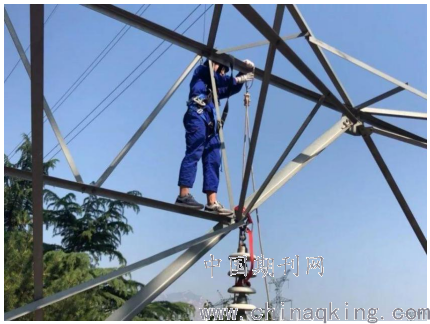

图2 更换绝缘子操作
（二）装链葫芦、卡线器
1．塔上操作人员在牢固主材上系好安全带及人身后备保护绳后，选择合适位置挂好滑车和传递绳。
2．导线后备保护钢丝绳用传递绳传到塔上，由更换绝缘子操作人员将导线后备保护钢丝绳的一端连接在横担上并绑扎牢固，另一端系在导线上，把导线与横担连结起来。
3．位于铁塔横担上的作业人员将地面吊上来的手板葫芦安装在横担咀的施工孔上(若无施工孔时可通过绑扎在横担的钢丝绳头连接，在不影响拆装绝缘子的情况下尽可能靠近挂点)，导线侧操作人员将手板葫芦另一端通过提线钩安装在导线上，并调节链葫芦使其适当受力。
五、质量验收
1．绝缘子外观完整无损。
2．单双悬垂串上的弹簧销子均按线路方向穿入。使用W弹簧销子时，绝缘子大口均朝线路后方；使用R弹簧销子时，大口均朝线路前方。
3．耐张串上使用W弹簧销子时，绝缘子大口均应向上；使用R弹簧销子时，大口均向下。
4．螺丝穿向：水平方向由内向外，中间由左向右，垂直方向由下向上。
5．绝缘子在安装好弹簧销子的情况下，球头不能自碗头中脱出。
六、作业结束
1．质量验收后，拆除工器具和接地线。
2．每小组工作完成后，应确认杆塔上无遗留物后，方可落杆塔。
3．工作负责人应亲自或指定专人检查接地线有无拆除，确保每一组带出的接地线都已经回收。
4．工作负责人将回收的接地线记录在案，与带出的接地线对比，确保无遗漏。
5．工作班成员拆除地面围栏、警示牌等设施，并回收所有工器具。
6．工作负责人履行工作终结手续。
七、结语
由于配电线路长期暴露在自然环境中，直线绝缘子不仅要承受正常机械载荷，还要经受污秽、雷击、强风等外界侵害，以至造成绝缘子破损。这样可能产生闪络、短路现象，严重时甚至造成线路跳闸，酿成事故的发生，严重影响线路运行安全，所以一旦出现绝缘子损坏就必须第一时间更换，但现在由于涉及到供电可靠性指标的考核，不能给予我们较长的停电时间，所以如何在最短的时间内更换损坏的绝缘子将是一个值得不断探讨的问题。
参考文献
[1] 电业安全工作规程中华人民共和国能源部(电力线路部分)[S]．
[2] 张殿生. (2003). 电力工程高压送电线路设计手册[M]．
[3] 能源部. 配电线路验收规范[S].
[4] 宋德隆，雒元平．高压输电线路鸟粪闪络故障特征及防止对策[J]高电压技术,2006,32(05)．
