徐同迎
山东铭远建安工程集团有限公司 276037
摘要：在框剪结构住宅施工中,门式架模板支撑体系较之满堂架模板支撑体系，在安全、质量、进度、成本上具有同等或较大的优势。其具有搭拆方便、迅速，操作灵活，折损率小、周转率高等优点，大大缩短了模板支撑架子搭设时间，提高了工程的施工进度。与其配套的18mm木胶板（一开二、一开三），大大提高了墙体模板的周转率（约30次），降低了工程的施工成本……,
关键词：周转率、施工进度、施工成本、施工质量、安全文明施工
前言
在山东青岛××工地引进门式脚手架模板支撑体系之前，几乎全部采用满堂钢管支撑体系。其搭设模板支架工序繁琐，功效较低，较大的影响了模板施工时间，且操作空间狭小、低窄、非常不灵活（受扫地杆、步距横杆的影响）。与其配套的大模板体系模板折损率较大，周转率不高（6次左右），较大的增加了工程施工成本。
在框剪结构住宅施工中,门式架模板支撑体系的引进，则从一定程度上改进了上述模板支撑体系的弊端，门式架模板支撑体系较之满堂架模板支撑体系，在安全、质量、进度、成本上具有同等或较大的优势。其具有搭拆方便、迅速，操作灵活，折损率小、周转率高等优点，大大缩短了模板支撑架子搭设时间，提高了工程的施工进度。与其配套的18mm木胶板（一开二、一开三），本身刚度好，且块体较小，拆装方便、大大提高了墙体模板的周转率（约30次），降低了工程的施工成本……,
一、模板支撑体系的对比

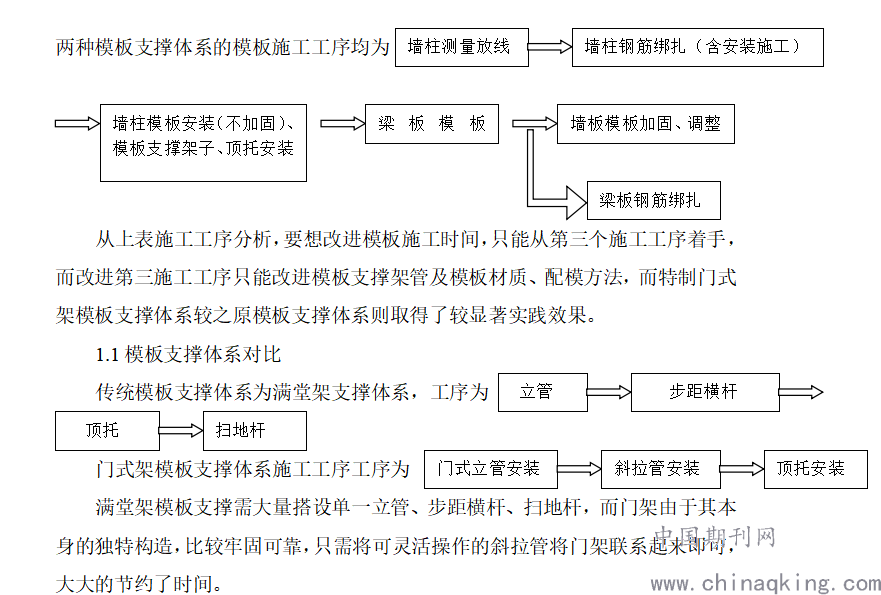

两种模板支撑体系的模板施工工序均为
.png)
满堂架模板支撑需大量搭设单一立管、步距横杆、扫地杆，而门架由于其本身的独特构造，比较牢固可靠，只需将可灵活操作的斜拉管将门架联系起来即可，大大的节约了时间。
1.2模板材质、配模方法对比
门架模板支撑体系选用刚度较好的18mm木胶板，且进行一开二（三）裁割，小块方便运输、安装 ，即保证了施工质量，又大大降低了模板损耗率、提高了模板周转率。
1.3墙体加固系统对比
25*50方钢管（双肢）较之d48钢管，增大了主楞受力面积，极大地保证了混凝土良好的成型效果。
二、门式架模板支撑体系简介
2.1门式脚手架
2.1.1门式架高度选择
本工程为33层框剪住宅，三层以上为标准层，标准层层高为2.9m，考虑以后净高为3.1m以内项目的周转应用。为此特别定制了高度为2.5m的门式架,并在原门式架的基础上在顶部增加了一道横梁杆及一道锁销,以增强门架的整体稳定牢固性。
2.1.2门架参数如下：

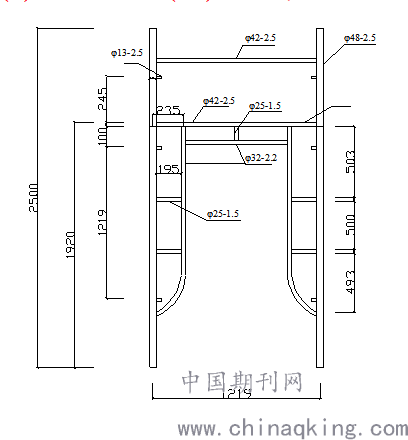

门架搭设高度(m):2.80；最大步距(mm):1219.00 ,其它参数见下图：
.png)
2.2墙模板、梁模板材质参数
墙体模板：定型木胶板体系18mm厚1220mm×2440mm木胶板作为面板，配模采用一开二模板（610）。
次楞：40mm×70mm方木。

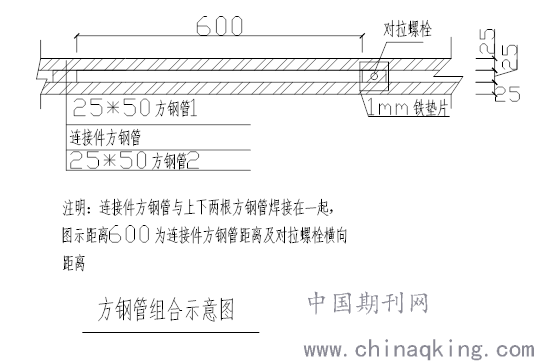

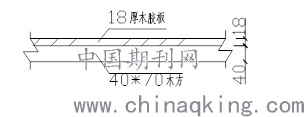

主楞：用25×50方钢管（壁厚1.00mm）代替￠48钢管，以增大受力面积,示意图如下； φ14mm对拉螺栓作为加固系统，梁板采用18mm厚木胶板体系。
.png)
2.3墙模制作、组装

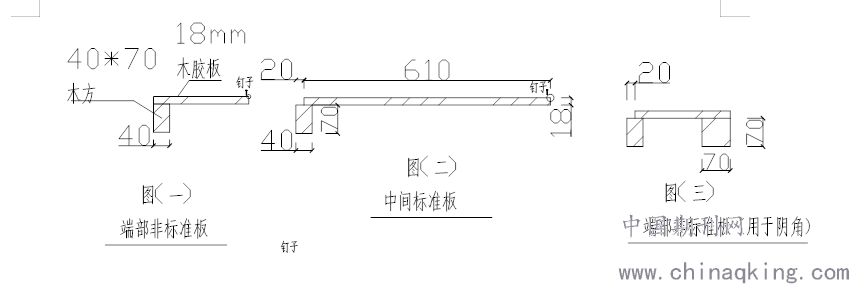

墙体模板采用一开二模板，每块板宽度为610mm。模板裁割完毕后，用7.5mm梅花钉将木方钉在模板上（其中端部为两个钉子，其它部位每间隔300钉一个）。根据墙体长度制作成标准模板、非标准模板，如下图：
.png)
注明:上图所示木方用7.5mm梅花钉固定在模板上，且在上图所示圆圈位置模板上钉普通钉子，以便与其它模板拼装。
模板制作完毕后,进行组装，将相应的钉子钉在木方上即完成整个模板的组装（其中端部为两个钉子，其它钉子间距约为300）
模板组装完毕后，随后进行添加木方以保证整个墙板的木方间距在200mm左右,在墙中放置等同于墙厚的条状水泥砂浆块,在墙底部焊接同墙厚尺寸的钢筋头，以保证墙厚尺寸。
在墙顶端加一通长木方，以便将楼板模板固定在墙顶部，如下图所示。
.png)

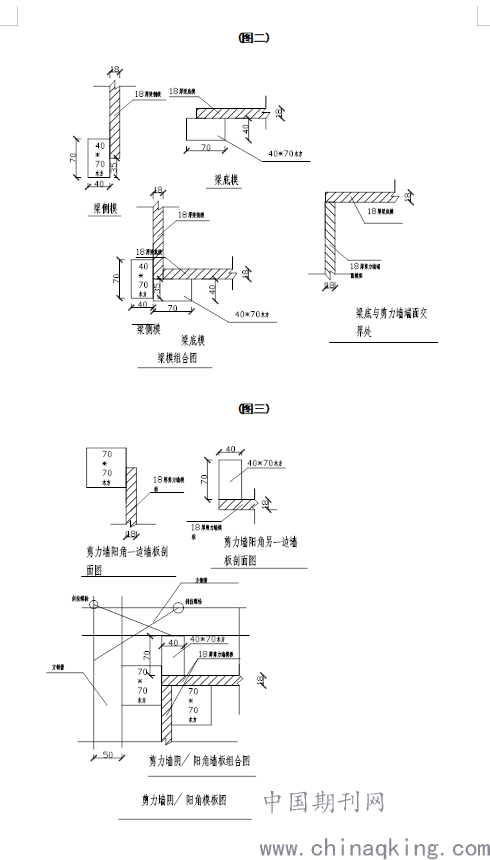

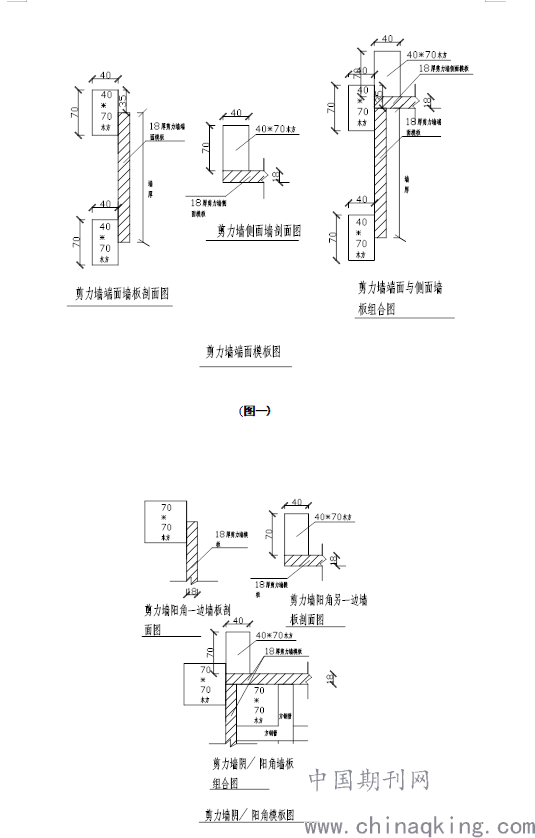

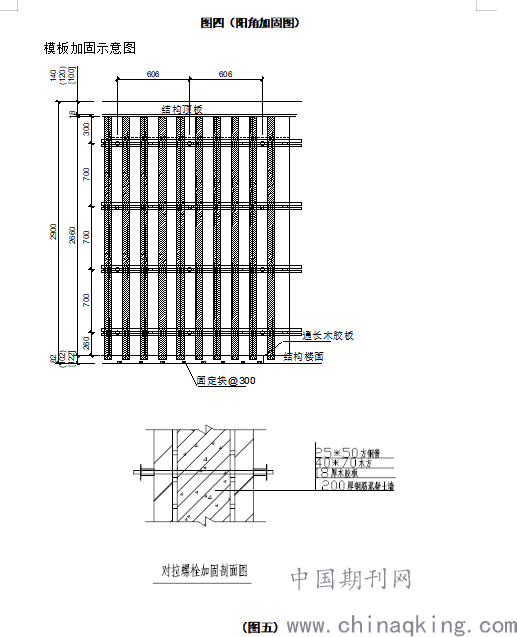

2.4其它墙体端部及梁模板节点图如下：
.png)
.png)
.png)
基本参数：
次楞(内龙骨)间距(mm):202；穿墙螺栓水平间距(mm):606；
主楞(外龙骨)间距(mm):700；穿墙螺栓竖向间距(mm):700；
对拉螺栓直径(mm):M14；
三、经济效益分析

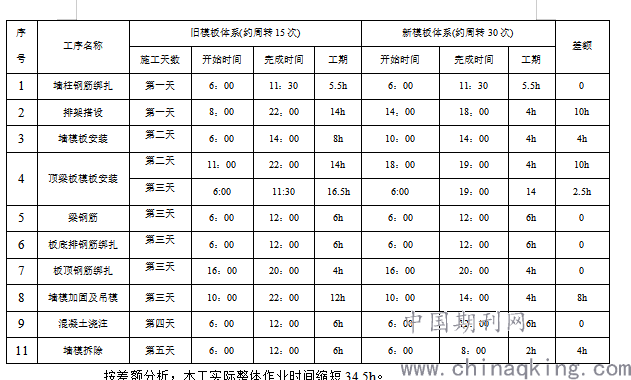

3.1施工进度分析
.png)
按差额分析，木工实际整体作业时间缩短34.5h。
3.2成本分析
3.2.1人工费分析
原承包合同价为18.5/㎡,新模板体系承包价为16/㎡，每平方节省人工费2.5元。

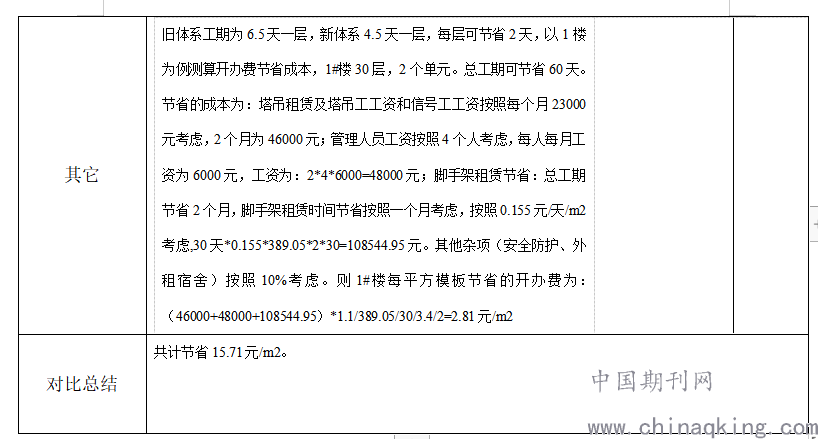

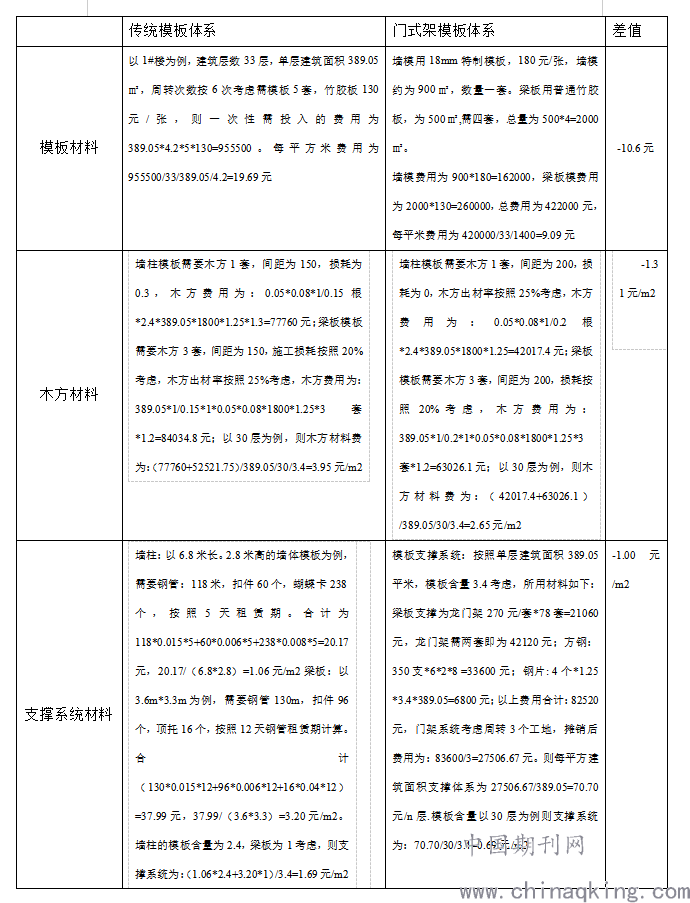

3.2.2材料费用分析
.png)
.png)
3.3施工质量分析
虽然由于模板自身拼缝较多，但由于较好的模板刚度及改进的墙体加固系统，使得混凝土成型效果较好，平整度、垂直度达到规范要求，模板接缝处平整度较好，较大的满足了清水混凝土质量的要求，节约了抹灰成本。
4.结束语
4.1 采用特制门架模板支撑体系，加快了工程的主体结构施工进度，降低了工程的施工成本，同时，极大的保证了混凝土的良好成型质量。
4.2 新模板体系的运用，大幅减少模板、木方的损坏、折旧量，减少工地对废旧模板、木方的堆放与清理；减少钉子的用量，废弃钉子少，降低工人及管理人员现场工作时的安全风险；降低工人的劳动强度及时间，增加工人劳动效率。
