摘 要：结合南水北调配套工程供水加压泵站的运行管理及日常维护工作，现有泵站前池的拦污栅为镀锌钢结构与铁丝网的组合，其重量大，在垃圾清理与维护中存在不方便，现提出改进措施，采用轻型钢塑组合卷帘式拦污栅予以代替，达到设备寿命长、节省投资、运行维护方便的效果。
关键词：轻型卷帘式拦污栅 供水加压泵站 应用 探讨
引 言
南水北调配套工程供水加压泵站是为受水区供水需要而修建的泵站，供水加压泵站在供水过程中，由于泵站上游的垃圾汇集到前池，顺着水泵吸水管进入水泵，对水泵正常运行产生一定的影响，甚至造成水泵损坏，拦污栅装置就是一个处理泵站前池垃圾的常用设备，确保水泵正常供水。
一、工程现状
南水北调配套工程加压泵站前池处的水流速度均不大，且前池中产生的垃圾95%以上为漂浮物，但是现有南水北调配套工程加压泵站的拦污设备大部分为镀锌方钢与铁丝网组合装置，其重量大，在使用中，出现垃圾清理不方便的现象，如：清理拦污栅垃圾时，需停止供水，用天车分片吊起拦污栅，在用人工清理，清理完成后再分片吊装到位，既造成了停水现象，又给供水工作增加了维护成本；拦污栅长期浸泡的水中，易生锈，铁丝网锈蚀损坏到一定程度，就达不到拦污的效果，往往其使用寿命一般为5年左右。
二、装置改进的缘由
1、采用轻型材料，减少自重
在保证能正常拦污的情况下，尽量减少拦污栅的自重，实现操作方便的目的。
2、采用不锈钢材料，增加设备寿命
拦污栅装置的骨架及传动装置采用304材质的不锈钢材料，拦污栅的拦污网片采用塑料网片，在使用过程中不生锈，使用寿命延长。
3、边供水边清污，确保不间断供水
南水北调配套工程是保障城乡居民的生产生活用水设施，在投入使用中尽量避免停水现象。原有的拦污设备，在清理拦污栅处垃圾时，需停止供水才能进行操作，影响了不间断供水需要。闭合式卷帘设备，无需停止供水，在正常供水的情况下，即可实现清污操作。
4、减少运行维护费用，节省投资，安全可靠
传统的拦污栅，在垃圾清理时需多人操作，需吊车或电动葫芦进行吊装，用工多，维护费用多，且在操作时存在安全隐患。而新型拦污设备工作人员站在前池顶部的工作平台上即可操作，且拦污栅上的黏连污物可用水枪冲洗即可清除，安全可靠，为职工减少了工作量，节省运行维护成本，提高设备的工作效率。
5、工作中发现拦污栅网片损坏，无需停供水即可修复与更换
本设备在使用过程中，如进行拦污栅损坏网片的更换，只需将损坏拦污栅网片旋转至工作平台处，人工即可进行修复与更换，无需停止供水即可进行操作，保证了正常供水的前提下，节省了投资，提高设备的工作效率。
6、设备前期投资小，成本降低
按照设备使用寿命对设备成本进行核算对比后，本设备按照制作成本考虑，比现有设备成本减少近三分之一，投资小。
三、新型装置的设计思路
供水加压泵站的轻型拦污装置，类似车库卷帘门，包括：片状钢塑组合拦污栅、滑动导轨槽、电动机传动装置等部件。

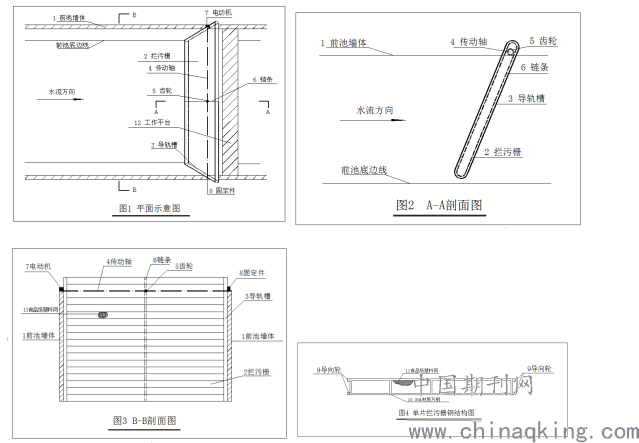

其中：片状钢塑组合拦污栅由304材质的方钢框架结构及食品级塑料网锚固而成，拦污栅的两侧焊接导向轮，拦污栅中间上下方向与传动链条固定链接；304材质的方钢框架结构为焊接结构，在保证其强度的情况下，尽量的减少其自重；食品级塑料网为10-15mm网孔的无毒无味食品级塑料网，塑料网用304材质的不锈钢压条与方钢框架结构锚固，每片拦污栅的两侧各设有两个钢制导向轮，导向轮通过加固装置固定在拦污栅的外侧；片状钢塑组合拦污栅之间采用尼龙扎带链接，保证整体性；滑动导轨槽为304材质的不锈钢厚壁槽钢，单侧的导轨槽为闭合的“操场状椭圆形”结构，导轨槽上部高出前池工作平台50cm左右，导轨槽固定在前池两侧墙体上，导轨槽开口尺寸与拦污栅导向轮外径尺寸一致，导轨槽的固定方向为：下侧向上游倾斜，倾斜角度85°左右；电动机传动装置，为电动机与传动轴组合装置，电动机固定在前池钢筋砼墙体的顶部，传动轴一侧与电动机轴承连接，传动轴另一侧与前池另一侧的墙体顶部固定件链接，传动轴中间固定链接同心齿轮，齿轮与固定在拦污栅上的传动链条链接，启动电动机后，电动机将动力传给传动轴，传动轴将动力传给齿轮，齿轮将动力传给把链条，链条将动力传递给拦污栅，拦污栅在力的作用下通过其两侧的导向轮沿着导轨槽滑动，同时将拦污栅拦截的垃圾带到前池顶部的工作平台处，人工捡除垃圾，捡除干净的拦污栅通过闭合导轨槽将再次进入前池，继续进行拦污。
.png)
四、新型装置的安装、操作注意事项
1、因南水北调配套工程加压泵站前池处的水流速度均不大，易产生沉淀垃圾，故此，导轨槽最底部应高于前池的底板20cm左右，当前池底部沉淀垃圾接近拦污栅底部时，应停止供水，及时清理池底垃圾，确保拦污栅正常运行。
2、新型装置在实际运用当中，应考虑前池的宽度、前池的水深、前池中产生垃圾的类型及多少等因素，适当的调整拦污栅框架结构及方钢的尺寸、塑料网的网孔大小、电动机的型号，以保证运行安全的情况下，达到拦污的最佳效果。
3、考虑到拦污栅拦截垃圾后，造成过水断面变小，拦污栅的上下游易产生水位差，使拦污栅受到顺水流方向的水荷载，水荷载达到一定数值后，会对拦污栅造成破坏，故此，值班人员要随时观察前池拦污栅的上下游水位变化情况，及时清理拦污栅拦截的垃圾，确保拦污栅的正常运行。
结语 通过拦污栅装置的改进，可以达到设备寿命延长、节省投资、运行维护方便等目的。但在实际的运用中，根据实际工作的需要，还应总结经验和进行新的探索，进行不断完善和改进，才能实现该装置栏污的更大价值。
