摘要:现代医院朝着大规模、综合性发展,为提高医院医疗水平,会引进更多的医疗设备,如此也必然会增大医院的用电负荷,对电气设计的要求也更加严格,再加上医院建筑的不同功能与区域划分,对用电的要求也各不相同,在做电气设计时就要事先明确建筑各部分的功用以及会配置相关设备的可能性,做出合理、可靠的电气设计,并为今后的设备增置留出供电富裕量,以适应医院的进一步发展。
关键词:医院电气设计;需注意的问题;研究分析
引言
随着科学技术的进步,我国医疗事业发展迅速,更多的大型医疗设备被开发并广泛应用,医院的发展更加自动化、智能化,这对医院建筑用电提出了更高的要求,不仅要保证供电的不间断,还要保证供电质量的稳定可靠,因此,电气系统的合理设计就显得十分重要。
一、医院的供电系统的负荷设计
在医院的建设过程中开展电气工程的设计工作,首先要设计供电系统,供电系统的设计要符合国家相关的供电要求标准。然后就要对医院供电系统的负荷等级进行设计,这一方面的设计要建立在人体安全的基础上,然后根据医院内部诊疗设备与患者身体的接触时间、程度,算出设备对医院供电系统的负荷率,并且每个科室设备功能的不同,其所需的负荷率也是不同的,所以在电气设计中必须要根据每个科室负荷率,划分出具体的负荷等级。例如:CT室和X光片室这两种诊疗室,其内部诊疗设备的不同就会对医院供电系统产生不同负荷。目前国内的医院电气负荷等级的设计通常都才是采用一级负荷、二级负荷的方式,如:医院内部核心设备供电自动回复时间不超过半秒的,主要指诊疗设备,这些都归于第一等级负荷供电;而医院的上下客梯等都是归于二级负荷供电。列举实例分析:针对我国医院内部供电系统负荷等级的设计都是采用一级、二级负荷的设计方式,一级负荷都常用于国内著名的特级医院和三家医院,架设方式主要是从供电系统中串联出两股电流量达到10kV的电路,对医院重要设备进行供电,对核心的设备还有柴油式发电机利用USP进行备用供电,以便确保核心设备不会出现断电的情况。二级负荷供电主要用于二甲以下的医院,主要是供电系统串联出一股10kV的电路进行供电,同样针对核心设备也有柴油发电机进行备用供电。

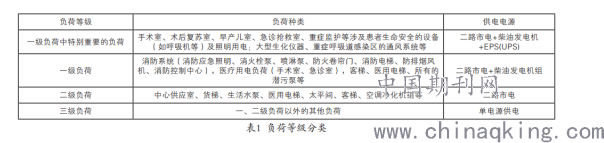

.png)
二、低压配电的设计
现阶段,在医院的低压配电设计中,其中最容易出现电力问题的就是医院内的诊疗设备和具备特殊诊疗作用的区域,这就要求在对低压配电进行设计时,要注重设备电源电压、电流波动的频率、配电线路的电阻值是否能够满足医院的需求,其次还要与医院当地的电力常用标准所契合。例如:拿医院放射科室来说,在对其内部的X光片机、CT扫描仪、荧光透视机等设备进行配电设计时,都需要从变电所内专门进线。并且针对医院内部的体积较大的诊疗设备电源进行低压配电设计时,要为这方面的机器专门设计一种能够切断电源的总闸。
现在医院的低压配电的设计主要是采用放射式和树干式进行供电,简单来说就是要根据设备供电需求以及供电负荷等级、容量、性质等方面的不同,采取不同的低压配电设计。列举实例分析:对医院内部核心、大型的医疗设备,如:螺旋CT机、医疗空气吸引机、X光片等设备,一般都是采用放射式双电源末端低压配电的设计方式;对一些不具备医疗作用且功效消耗较大的设备,如:上下客梯、中央空调、消防栓、烟雾感应喷淋阀、消防电梯、弱电配电箱、弱电机房等设备的设计也是采用放射式双电源末端配电的方式;而对于空调的水冷机、空调抽水泵这些负荷较大的设备就要采用放射式供电或者采用专业的变压器进行供电;此外针对医院内部的插座、小功率照明设备就需要采用树干式供电,只有做好上述所说措施,才能消除低压中的难题。
三、医院照明方面的设计
开始对医院内部的照明设备进行电气设计时,相关的设计人员必须要结合医院实际的平面图对各个科室的具体功能、科室的朝向及自然光的补光灯方面的因素进行综合考量,从而采取合适的灯具、线路布控方式、照明设备开关进行设计,这样不但可以满足医院各科室的照明需要,还能达到节能减排的作用。此外,设计人员除了要考虑这些外部因素之外,还要考虑到病人的感受,还要满足各科室医生进行诊治工作的需求。与此同时在进行详细的照明设计时,可以参考我国颁布的《建筑照明设计标准》等相关法律法规,以便提升照明设计作业的质量,接下来将对照明设计中容易出现问题的关键点进行分析,以便解决这些方面的照明设计问题。
如何做好应急照明的设计。设计人员在开始应急照明设计时,要明确除了建设完整的消防应急照明之外,还需要考虑平时医院断电的情况,这就需要根据医院各部分区域的功能,进行详细的研究分析。例如:针对医院病房楼的应急照明设计方面,在每层楼道的护士站、医生办工场所、每一间病房都要设计专门的应急装置,并且配备专业的柴油发电机进行备用供电。此外,对医院中的负荷较大的用电设备,可以设计专业的EPS应急照明装置。第二大难点:各种具备特殊功能的灯,如急救室外要使用红色警示灯、诊治科室和放射科室要使用可调节的白炽灯。
四、电气安全保护的设计
医院内部的电气安全设计工作也是医院电气设计中的一大难点,并且电气安全设计质量越高,才能使医院病人、职员的生命安全、设备正常工作、医院防雷等方面得到切实的保证。例如:医院的接地故障方面的问题,对这方面进行安全保护设计时,可以采取加装防雷接地保护装置、等电位接地装置、均衡电位、屏蔽等设计方法。详细来说,就是在开展这方面详细设计时必须要对以下方面的问题进行良性处理:对医院内部的诊疗科室、区域不推荐采用TN-C的接地装置,这是因为这种装置容易产生电压降,从而使各类诊疗设备产生电磁干扰,但采用TN-S接地保护装置就可以避免这方面的问题;在医院的手术室、重症抢救室的电气安全保护设计工作中,可用IT局部中线接地保护装置,这是因为这种接地保护装置电位差很小,及时发生电力问题也可以保证手术设备电源不中断;在其他医疗检查科室的电气安全设计中,可以采取局部等电位差的保护方法。
五、结论
医院的电气设计是一项复杂而又系统化的工作,需要对多方因素进行综合考虑,按照医院不同科室需求以及医疗设备的用电要求来进行具体规划,保证医疗设备的正常运行,保证医院用电的稳定、安全,为患者提供一个高质量的医疗环境。
