铁路桥梁高大薄壁空心墩顶帽托盘支撑体系技术研究

发表时间:2021/4/30   来源:《基层建设》2020年第34期   作者:张强
[导读] 摘要:以青连铁路风河特大桥薄壁空心墩为研究对象,综合考虑空心墩顶帽托盘荷载大、操作空间小、高空作业等特点,并结合现场施工安全、质量、工期等重要因素,通过对顶帽托盘支撑体系的综合研究分析,最终确保预埋型钢托架法在现场施工应用的科学、经济、可行。
        中铁十局集团青岛工程有限公司  山东青岛  266000
        摘要:以青连铁路风河特大桥薄壁空心墩为研究对象,综合考虑空心墩顶帽托盘荷载大、操作空间小、高空作业等特点,并结合现场施工安全、质量、工期等重要因素,通过对顶帽托盘支撑体系的综合研究分析,最终确保预埋型钢托架法在现场施工应用的科学、经济、可行。
        关键词:铁路桥梁;空心墩顶帽托盘;支撑体系;预埋型钢托架法
        薄壁空心墩广泛应用于铁路桥梁高墩,由于墩身高度大、壁厚小,无法采用三角托架法施工,只能采用传统的满堂支架法,受墩身内部空间狭小和高空作业影响,施工进度缓慢且影响人身安全,通过预埋型钢托架法可以加快施工进度,同时减少施工人员在狭小空间内的高空作业时间,节省支架拆除工序,更好的保证作业人员的安全。
        一、工程概况
        风河特大桥全长4756.82m,孔跨布置为(2×20+12×24+127×32+1*(32+48+32)+1*(40+64+40)m。全桥共有双线圆端形空心桥墩64个,墩柱最大高度为30m,最小高度为24m,空心部分壁厚为50cm,墩身尺寸8.4*4.0m,顶帽尺寸为11.6*4.4*0.6m。墩顶倒角50×50cm,托盘及顶帽根据跨度不同设置不同的高度,等跨桥墩托盘及顶帽总高度3m,32+24m不等跨墩在32m跨侧托盘与顶帽总高度3m,在24m跨侧托盘与顶帽总高度3.5m。
        二、主要设计方案
        (一)等跨墩设计方案
        对等跨的墩,底模采用 1.5cm 竹胶板,底模下布置 10×15cm 方木间距 20cm 或 15cm,方木下设置 I32a 工字钢,工字钢两端伸入墩身墙内 15cm,工字钢间距在圆端处60cm,其它间距1.1m,从上到下依次安放 1.5cm 厚竹胶板模板→ 10cm×15cm 方木横梁→I32a工字钢纵梁。

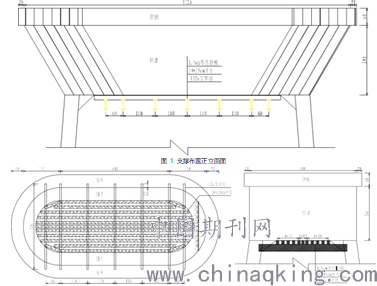

        图 2 支撑布置侧立面图                       图3 支撑布置平面图
        (二)不等跨墩设计方案
        对32+24m不等跨墩,底模采用1.5cm竹胶板,底模下布置10×15cm方木间距20cm或15cm,方木下设置I32a工字钢,工字钢两端伸入墩身墙内15cm,工字钢间距在圆端处60cm,其它间距0.88m,从上到下依次安放1.5cm 厚竹胶板模板→10cm×15cm方木横梁→I32a工字钢纵梁。

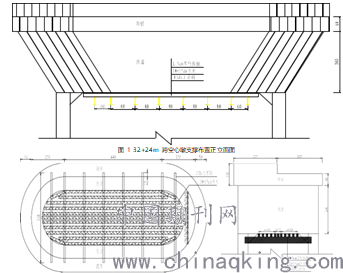

        图 2 32+24m 跨空心墩支撑布置侧立面图         图 3 32+24m 跨空心墩支撑布置平面图
        三、结构计算分析
        (一)计算依据
        (1)《等跨空心墩托盘支撑施工图》、《32+24m不等跨空心墩托盘支撑施工图》
        (2)《路桥施工计算手册》;
        (3)《建筑施工计算手册》;
        (4)《钢结构设计规范》(GB50017-2003);
        (5)《建筑结构荷载规范》(GB5009-2012);
        (二)等跨空心墩托盘及顶帽荷载分析
        1.计算参数
        (1)混凝土容重:26kN/m3;
        (2)模板和支架荷载:1kN/m2;
        (3)施工人员、堆放荷载:1kN/m2;
        (4)倾倒混凝土冲击荷载:2kN/m2;
        (5)振捣混凝土产生荷载:2kN/m2;
        2.荷载分析
        托盘及顶帽总高度3m,则混凝土荷载:q = 26×3 =78kN/m2
        混凝土、模板为静荷载取1.2倍系数,人员、堆载、混凝土浇筑、混凝土振捣为动荷载取1.4倍系数,则荷载为:
        N =1.2×(78 + 1)+1.4 ×(1+ 2 + 2)=101.8kN/m2
        3.支撑受力检算
        (1)10cm×15cm方木横梁检算
        方木直接承受由底模传递的荷载总重。方木横梁的间距为20cm或15cm,每根方木承受的线荷载为:
        20cm间距时:qA = N ×0.2m = 101.8kN / m2 ×0.2m=20.36kN/m
        15cm间距时:qB = N×0.15m = 101.8kN / m2 ×0.15m =15.27kN/m
        方木横梁放置在I32a工字钢纵梁上,两工字钢间偏保守地按照承受均布荷载的简支梁计算。跨径为 L=1.1m。
        方木受到的应力:
        σA-max= = =8.2MPa<[σ]=10Mpa
        τA-max= =1.12MPa<[τ]=2MPa
        由上述计算可知,方木的布置满足承载力要求。
        (2)I32a工字钢纵梁检算
        I32a工字钢纵梁支承在墩身墙壁上,承受由方木传递来的集中力作用。方木横梁间距 20cm或15cm,选择墩中的纵梁进行计算,支撑点横向间距110cm,I32a工字钢纵梁承受由横向方木传递的集中荷载,其大小分别为:
        N0.2 =qA×1.1=22.4kN
        N0.15 =qB ×1.1 =16.8kN

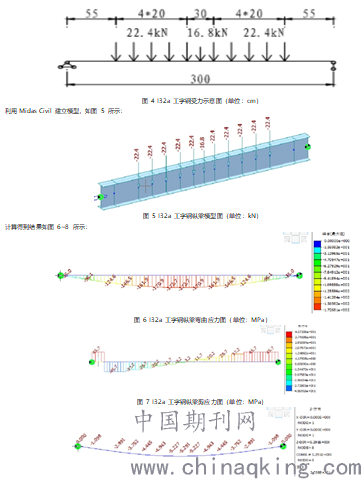

        支撑点取为墩墙壁边,计算跨度取为3m,其受力形式如下图所示:
        综上所述,I32a工字钢纵梁应力和位移均满足要求。
        (三)32+24跨空心墩托盘及顶帽荷载分析
        1.计算参数
        (1)混凝土容重:26kN/m3;
        (2)模板和支架荷载:1kN/m2;
        (3)施工人员、堆放荷载:1kN/m2;
        (4)倾倒混凝土冲击荷载:2kN/m2;
        (5)振捣混凝土产生荷载:2kN/m2;
        2.荷载分析
        托盘及顶帽总高度3.5m,大跨侧3m,则混凝土荷载:
        q大跨= 26 ×3 =78kN/m2
        q小跨= 26 ×3.5=91kN/m2
        混凝土、模板为静荷载取 1.2 倍系数,人员、堆载、混凝土浇筑、混凝土振捣为动荷载取1.4倍系数,则荷载为:
        N大跨 =1.2×(78 + 1)+1.4 ×(1+ 2 + 2)=101.8kN/m2
        N小跨 =1.2×(91 + 1)+1.4 ×(1+ 2 + 2)=117.4kN/m2
        3.支撑受力检算
        (1)10cm×15cm方木横梁检算
        方木直接承受由底模传递的荷载总重。方木横梁的间距为20cm或15cm,每根方木承受的线荷载为:
        20cm间距时:q小跨1 = N小跨 ×0.2m = 117.4kN / m2 ×0.2m=23.48kN/m
        q大跨1 = N大跨 ×0.2m = 101.8kN / m2 ×0.2m=20.36kN/m
        15cm间距时:q小跨2 = N小跨×0.15m = 117.4kN / m2 ×0.15m =17.61kN/m
        方木横梁放置在I32a工字钢纵梁上,两工字钢间偏保守地按照承受均布荷载的简支梁计算。跨径为 L=0.88m。
        方木受到的应力:
        σmax= = =6.1MPa<[σ]=10Mpa
        τA-max= =1.03MPa<[τ]=2MPa
        由上述计算可知,方木的布置满足承载力要求。
        (2)I32a工字钢纵梁检算
        I32a工字钢纵梁支承在墩身墙壁上,承受由方木传递来的集中力作用。方木横梁间距 20cm或15cm,选择墩中的纵梁进行计算,支撑点横向间距88cm,I32a工字钢纵梁承受由横向方木传递的集中荷载,其大小分别为:
        N大跨0.2 =q大跨1×0.88=17.9kN
        N小跨0.2 =q小跨1×0.88=20.7kN
        N小跨0.15 =q小跨2 ×0.88 =15.5kN

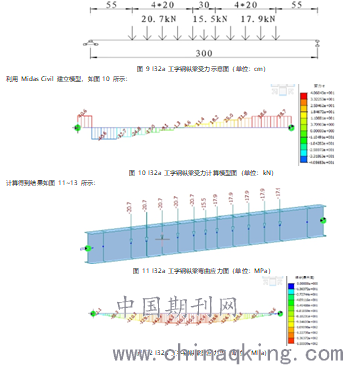

        支撑点取为墩墙壁边,计算跨度取为3m,其受力形式如下图所示:
        图 13 I32a 工字钢纵梁变形图(单位:mm)
        由上述计算可得:
        σmax=150MPa<[σ]=215Mpa
        τmax=40.6MPa<[τ]=125MPa
        Smax=4.6mm<L/400=7.5mm(L取最大位移处跨度3000mm)
        综上所述,I32a工字钢纵梁应力和位移均满足要求。
        (四)受力分析成果
        (1)10cm×15cm 方木横梁的强度验算满足规范要求。
        (2)I32a工字钢纵梁的强度验算及刚度验算均满足规范要求。
        综上所述,高大薄壁空心墩顶帽托盘支撑体系可以采用预埋型钢托架法,满足结构受力要求。墩身采用翻模法施工,墩身最顶端一节浇筑前根据支撑体系设计尺寸、部位预留型钢位置,浇筑完成后拆除内模和倒角模板,保留最顶端一节的外模和对拉螺杆作为顶帽托盘模板的受力支撑点,依次安装型钢、方木、竹胶板,保证竹胶板标高符号设计要求。通过此次高大薄壁空心墩顶帽托盘支撑体系研究,采用预埋型钢托架法可以加快施工进度,同时减少施工人员在狭小空间内的高空作业时间,节省支架拆除施工工序,更好的保证作业人员的安全,具有较高的经济和社会推广价值,具有很好的应用前景。
        参考文献:
        [1] 姜伟华.关于桥梁工程薄壁空心高墩施工技术要点的探讨.建设科技.2016,009,162-163.
        [2] 刘国策,王光耀.桥梁超大薄壁空心墩施工技术.城市建设理论研究(电子版),2015,032,2699-2700.
        [3] 郑志学.基于桥梁空心薄壁墩施工技术分析.四川水泥2016,003,33.
        作者简介:
        张强(1988年8月),男,汉族,山东潍坊人,工程师
