建筑工程中高大模板支设的施工工艺与施工技术探讨

发表时间:2021/4/30   来源:《城镇建设》2021年1月第3期   作者:姚艺明
[导读] 毋庸置疑,在建筑工程中高大模板支设对工程结构安全有所影响,
        姚艺明
        富利建设集团有限公司
        摘要:毋庸置疑,在建筑工程中高大模板支设对工程结构安全有所影响,工作人员需遵循基本的原则,按照基本的操作步骤施工。其中在本文中采取理论结合实践的方式,简要分析了建筑工程中高大模板支设的施工工艺以及施工技术。
        关键词:建筑工程;高大模板;支设;施工工艺;施工技术

        1、高大模板支设施工技术的基本概述
        从理论上分析,高大模板支设施工技术是伴随高层建筑而出现的,其中依据《建筑施工扣件式钢管脚手架安全技术规范》的基本要求,在建筑施工中搭建的模板支架高度高于4m则被称之为高支撑架,另用于支撑的混凝土构件如果可以支持8m、18m的施工跨度,或可承载的施工总荷载>15kN/m2,也属于高支撑模架施工。在当前时代的不断发展下,高层及大型公共建筑数量越来越多,高大模板支设施工技术得到了广泛的应用,其危险性与施工难度较大,需遵循基本的施工规范与操作进行。同时,高大模板支设施工技术之中的每一个模板是独立分开的,模板高度大,对此要加强对其重视,全面且有效的控制每一个环节,保证施工的有效性。
        2、建筑工程中高大模板支设施工工艺

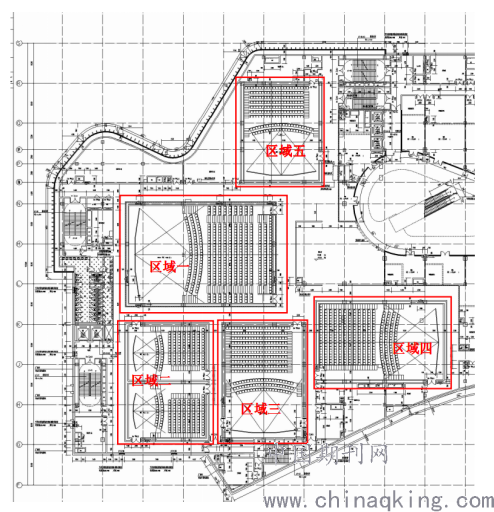

        在本次研究中选择某商业综合体工程为例,该工程为钢筋混凝土框架机构,总面积为67025m2,包括地上4层与地下1层,总高度为27.95m,室内外高差值小于0.5m,其中商业体中影院部分为支模高度最大区域。对于大型影厅而言由于功能需求复杂,跨度大,同一层存在不同标高,为便于施工应以不同标高为依据划分模板施工区域。

        2.1 施工工艺流程
        施工工艺流程主要从两点入手,一方面,模板支架施工工艺流程是高大模板支设构建中的一部分,关系到了施工的安全性,需要进行下层楼板的施工以及养护,做好测量放线以及定位立杆,做好检查工作,进行架体的搭设。另一方面,在高大模板支设中梁、平台模板的工艺流程也需加以重视,这关系到了施工质量,其流程较为繁杂,包括梁柱放线、搭设模架、进行柱钢筋绑扎、制作与安装梁底模、支设柱模板、浇筑柱混凝土、绑扎梁钢筋、支设梁板模板、进行二次加固、做好变形监测、浇筑与养护梁板混凝土、及时拆除模板。
        2.2 材料
        在本次工程中所使用的高大模板支设材料包括模板材料、支撑材料。其中模板材料包括履面胶合木模板、方木。支撑材料中包括扣件式钢管模板支撑架、梁侧模板固定、螺杆、钢管。
        2.3 立杆基础施工
        在本次研究中主要使用混凝土结构面,须确保混凝土结构应具备足够的承载力,当下层楼面板未达到龄期时,下层楼板的立杆支撑不能拆除,避免下层因作为立杆基础承受额外荷载而导致结构变形。
        2.4 模板支撑架的构造要求
        ①设置大梁与顶板支撑立杆

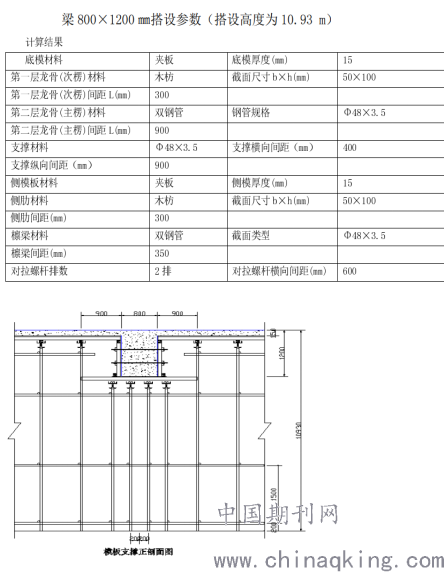

        以800X1200界面梁为例,经计算,支撑纵向间距为900cm,横向间距为400cm,则支撑架立杆间距应控制住计算结果以内。另外,在施工中因架体搭设高度超过一根钢管的长度,需多根立杆连接,则需要在接头处使用对接扣件进行连接,且相邻对接的接头错开距离须>500mm。另外,要从根本上保证建筑梁底部立杆间隔距离与板底立杆距离相同,保证梁底部水平杆与满堂支架水平相互连接。对于连接固定后的U形顶托伸出部分的螺杆需要<300mm,且与钢管的间隔距离要设定在<3mm,等到安装之后对立杆的垂直角度进行检查。
        ② 设置支撑体系剪刀撑
        在高大模板支设过程中需要安装剪刀撑,在架体四周由下至上设置竖向连续式剪刀撑,中间在纵横向应每隔10m设置由下至上的竖向连续式剪刀撑,剪刀撑杆件的底部应与地面紧贴,夹角要控制在50°左右。由于搭设高度在8~20米范围,除上述要求外,还应在剪刀支撑的顶端、中间位置安装水平剪刀支撑,并设置之字斜杆。要保证斜杆与剪刀支撑的搭接长度>1000mm,要采取旋转扣件加固的方式。
        ③设置支撑体系水平杆

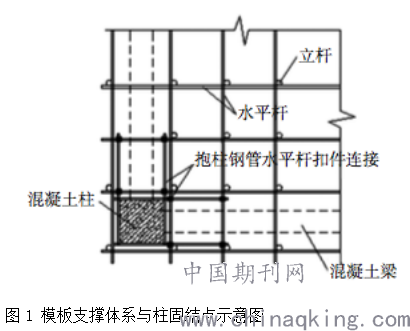

        扫地杆与顶部水平杆的间距在满足模板设计所确定的水平拉杆步距要求条件下,进行平均分配确定步距后,在每一步距处纵横向应各设一道水平拉杆。所有水平拉杆的端部均应与周围建筑物顶紧顶牢,无处可顶时,应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。在安装对接水平杆以及扫地杆的时候,其接头位置不可设置在同步之中,此外在满堂支架周边与中心区域,需要做好支撑与柱体的连接,这样能够有效增设其稳定性。其中需要注意的是水平间距为6—9m,竖向间距为2—3m,其中模板支撑体系与柱固结点示意图见图1.


        2.5 高大模板支设混凝土的浇筑
        其中梁板混凝土浇筑的方式是利用混凝土泵车结合人工振捣,从中间向两侧以对称的方式进行浇筑,可以有效避免支撑架产生水平荷载。同时在浇筑的时候还需派人进行监护,若期间发生变形需及时停止,并查明原因,做好矫正。此外在浇筑前宜先进行框架柱的预浇筑,然后再进行梁板浇筑,这样可以起到稳定支护系统的作用。在浇筑的时候还应遵循先深后浅的基本原则,特别在浇筑梁的时候要分层下料,需保证每一层混凝土的浇筑厚度<500mm。
        3、建筑工程中高大模板支设的施工要点
        3.1 材料选择
        在材料选择上需要加以重视,满足基本的质量水平与要求。其中不管是采购的扣件钢管还是租赁的扣件钢管,需要出具检测报告,避免没有质量证明的扣件与钢管进入到高大支模架施工现场,并且检查进场钢管/扣件是否存在严重锈蚀/变形等影响构件性能的情况。
        3.2  设置立杆
        在设计模板支撑系统的时候需要严格按照水平构件的尺寸大小对荷载进行计算,然后明确立杆间距。假如板下立杆间距与主次梁不一致,那么往往会因为构造上的不足导致架体的稳定性收到影响。同时在设计方案的时候要根据荷载的大小,保证主次梁的立杆排距能够达到一致,完成核对,提高稳定性。
        4、建筑工程中高大模板支设施工技术控制
        4.1做好安装前的准备工作
        通常情况下,在高支模技术施工之前需要做好材料检验,要保证搭设材料及机具符合安装和施工要求,并且还要有专业的施工人员进行前期检查,对施工当中可能存在的问题进行预先设想,做好预案。对于设计者而言,要认真听取专业人员的意见,对可能存在的问题及时调整,通过整合分析的方法促使自己的高支模设计达到最佳的状态。
        4.2模板拆除
        在模板拆除时需要做到以下几点,第一是混凝土的强度,达不到混凝土强度的不得进行模板拆除,只有保证混凝土的强度达到标准要求,在经过验收之后以及审批后才能进行拆除。第二在模板拆除的时候需要按照相应的方法与顺序,遵循先支后拆,先拆板后拆梁,先拆非承重后拆承重,还要由中间向两边拆。第三,在拆除模板的时候,需要先将模板的顶托进行松动,将内部及时拆除,然后拆除外楞钢管以及胶合模板,需注意的是在拆除模板之后需一次性的将其全部拆除完毕。第四,后浇带部位的支架及模板在后浇带浇捣并达到设计强度前不得拆除,当支架必须拆除时,必须先回顶后拆除,梁底模板不得拆除。
        4.3安全保证
        积极做好安全保障措施至关重要,第一在拆模之前需要明确拆模的顺序方法,并且在高支模施工期间要设立警示牌或者警示公告,不是施工人员不得进入该区域。第二在搭设支架以及拆除支架的时候,相应的工作人员需要做好安全措施,佩戴安全帽,身穿安全带,脚穿防滑鞋,如果是高处作业需要做好安全防护。拆模时需要集中拆,并且在吊装时要扎紧捆牢,避免随意向下乱扔。第三要针对性的制定高支模项目的应急预案。第四是在发生高支撑坍塌的时候,及时做好汇报保护现场,而且要将各项救治工作损失降低,在整个施工期间,避免拆卸剪刀撑水平杆等众多加固构件。
        参考文献:
        [1]郭大富. 浅谈建设工程高大模板专项施工方案编制[J]. 建筑安全,2017,32(06):7-11.

        [2]杨培成. 体育馆建筑工程中高大模板施工技术的应用[J]. 科技传播,2014,6(08):171-172.
        [3]韩文娟,田小娟,杜先宇. 某工程高大模板支撑系统的安全专项方案编制和实施[J]. 四川水泥,2014(11):79+83.
        [4]雷通洲,彭三阳,王富奎. 某工程高大模板支撑系统设计与施工[J]. 河南科学,2012,30(08):1100-1105.
        [5]刘文英. 高大模板支撑体系的设计与施工措施[J]. 山西建筑,2016,42(30):105-107.
