刘伟彪
广州市自来水有限公司
摘要：建筑工程施工中，给排水管道安装是一个重要内容，关系到居民用水质量和安全。文章以给水管道引接分支管为核心，首先指出施工方法和配件，然后分别阐述了停水和不停水引接分支管的施工技术，以供同行参考。
关键词：给水管道；分支管；施工技术；注意事项
在给水管道上引接分支管，是对城市供水管网进行新建和改造的一环，也是新供水用户取水的必要手段。实际作业中，受到环境、气温、设备等因素的影响，只有科学设计施工方案，严格把控技术关，才能保证分支管的引接质量，实现节能增效的目标[1]。以下结合实践，探讨了引接分支管的施工技术要点。
1．给水管道引接分支管的方法和配件
1.1 方法
从给水管道上引接分支管，主要有两种施工方案：
一种是停水作业，能为现场施工提供更多时间，方便进行设计、钻孔、连接等操作，有利于提高施工质量。但存在的问题有：①给水管道停水后，会影响居民的正常生活，影响企业正常生产；②引接前给水管道停水，引接后恢复供水，管道中的水流方向、流速变化，不仅影响水质，还可能改变管道形态；③停水后引接作业，会造成水资源浪费，甚至污染水质；④引接分支管工程量大，长时间停水，供水企业会造成经济损失。
另一种是不停水作业，引接分支管的过程中，给水管道内水流正常，虽然会提高施工难度，但相比于停水作业的优势更多。而且随着新材料、新工艺、新设备的出现，不停水作业成为优先考虑的方法。
1.2 配件

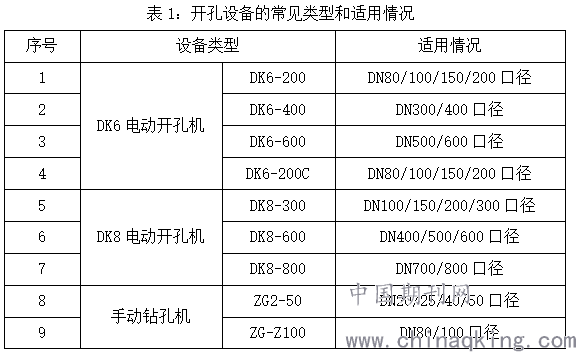

一是开孔设备。目前使用的开孔设备分为手动和电动两种，根据不同工程和环境合理选择，如下表1。其中，电动开孔机的适用范围广，几乎各种材质的管道均可进行开孔；而且配备了不同刀头刀盘，例如高速钢刀头用于PE管、PPR管，合金钢刀盘用于钢管，金刚石刀盘用于球墨铸铁管、水泥管[2]。
.png)
二是三通管卡。成品三通主要是马鞍型、全密封哈夫式两种，多采用球墨铸铁材质，管卡和胶垫使用特种胶粘结而成，实际施工中应用广泛。对于特殊外径的管道，也可使用钢管、钢板加工自制，三通分为上下两部分，和管道连接后焊接成一个整体。
2．停水引接分支管的施工技术
2.1 球墨铸铁管
在球墨铸铁管主管道上，停水引接分支管，分两种施工方案：
一是断管引接，施工方法如下：①根据管道大小、现场环境，开挖合适的工作坑，要满足后续施工要求。②对管道进行清理，使用三通连接，确定断管的长度，并在主管道上标记位置。③停水，排出管道内的水，然后使用切割机断管。④安装三通件，可采用的连接方式有：承插打口连接，承插胶圈连接，甲乙管配套双盘三通柔性连接。⑤安装阀门，设置支墩，防止三通移位。⑥冲洗管道，确保引接分支管密封性良好，即可恢复供水。
二是不断管引接。施工方法如下：①根据管道大小、现场环境，开挖合适的工作坑，要满足后续施工要求。②对管道进行清理。③在主管道上安装球墨铸铁成品三通件，或自制的钢管三通件。③停水，排出管道内的水，然后使用切割机、打孔机开孔。④安装阀门，设置支墩，防止三通移位。⑤冲洗管道，确保引接分支管密封性良好，即可恢复供水。
2.2 钢管
在钢管材质的主管道上，停水引接分支管，施工方法如下：①根据管道大小、现场环境，开挖合适的工作坑，要满足后续施工要求。②根据引接分支管的管径大小，制作钢质法兰短管。③停水，排出管道内的水，然后使用氧乙炔气割机开孔。④组装法兰短管，将法兰短管、钢管主管道焊接在一起。⑤安装阀门，设置支墩，防止三通移位，并对钢管进行防腐处理。⑥冲洗管道，确保引接分支管密封性良好，即可恢复供水。
3．不停水引接分支管的施工技术
3.1 球墨铸铁管
面对球墨铸铁材质的主管道，使用成品三通件引接分支管时，技术方法如下：第一步，开挖工作坑。在主管道需要引接分支管的部位，开挖一个工作坑，要确保后续开孔、连接等作业的活动空间。第二步，连接三通件。清理安装三通管卡的部位，将管卡贴合主管道，拧上螺栓，促使管卡成为一个整体，三通朝向和分支管方向一致，法兰盘和地面垂直，调整胶垫位置，确保管卡和主管道密封良好。第三步，检查闸阀。包括闸阀的启闭状态、密封情况、口径大小，旋转闸板确保可以活动，开展水压试验，确保闸阀密封性良好。将闸阀安装在管卡的法兰上，紧固螺栓。第四步，开孔。选择合适的电动开孔机，检查各部件性能是否正常，并通电试转。顺时针转动开孔，中心钻透管道后关电源，转动手轮前进；刀盘碰到管道后，再次通电转动，直至管道全部钻透。最后关闭闸阀，分支管引接完成。
总结施工时的注意事项有：①开孔前，要在三通和闸阀下设置支墩，防止三通移位。②最好使用成品的球墨铸铁管卡，不仅安全可靠，而且能降低劳动强度。③分支管口径＜DN50，使用手动开孔机进行钻孔[3]。
3.2 钢管
实践表明，面对大口径的钢管材质主管道，不停水引接分支管是可行的。其中，Q235或10号钢管，其焊接工艺没有特殊要求，唯一需要注意的是，母材温度低、熔池温度高，焊缝熔池突然冷却易导致组织不均匀。为了保证焊接质量，采用的技术措施如下：第一，对主管道上的灰尘、铁锈、油水等彻底清理，坡口两侧4cm要露出金属光泽。对接三通管时，对坡口进行加工，留下2mm的毛边。第二，选择低氢焊条，其抗裂性好，并对焊条烘干后再用。焊接电流比常规高出10%，多层、多道焊接。第三，管道直径较大，可使用三通补强板，提高母材和焊缝的强度，并进行防腐处理。第四，焊后进行无损探伤检测，例如超声波检测、着色检测等，确保焊接质量。第五，对焊工进行专业培训，熟练掌握不停水施焊的作业技巧，并且持证上岗。第六，使用法兰短管时，要求能轻松安拆螺栓，并且尽量减小尺寸。管道开孔作业和球墨铸铁管相近，此处不再赘述。
3.3 混凝土管
在混凝土管上引接分支管，可以使用球墨铸铁成品三通，也可用自制的钢管三通；如果是预应力混凝土，最好选用自制的钢管三通。分支管的直径不要超过600mm，而且要控制在主管道管径的50%以内[4]。管道开孔作业和球墨铸铁管相近，此处不再赘述。
4．结语
综上所述，给水管道施工作业中，在主管道上引接分支管是一个常规项目，看似简单，实际上有较高的技术要求。分析可知，引接分支管分为停水作业、不停水作业两种，使用的配件主要是开孔设备和连接三通。文章以球墨铸铁管、钢管、混凝土管为例，阐述了引接分支管的施工方法和注意事项。希望通过本文，为实际施工作业提供经验，提高分支管引接质量。
参考文献：
[1]韩青.给水管道引接分支管施工技术[J].建材技术与应用,2020(5):18-20.
[2]石存杰.分支管对长距离输水主干管道的水锤防护影响研究[D].长安大学,2019.
[3]冷永华.室内给水管道的安装技术分析[J].四川水泥,2015(4):270.
[4]谢岳柠.浅谈建筑楼房外部给水管道的施工[J].中国新技术新产品,2011(16):165.
