杨其锋
广东省工业设备安装有限公司 ，广东广州 510080
【内容摘要】随着社会科技的不断进步，电子化物联化的各种科技产品广泛应用在人们的生活当中。同时，人们对于自身财产安全的问题也越来越重视，安防问题已经成为一个小区幸福指数的重要评分标准。一个更加安全智能化的防盗系统可以进一步提高小区的安全指数和居民的幸福指数，本文详细阐述红外周界报警系统的设计到实施的可行性。
【关键词】智能防盗；红外周界防盗系统；系统安装铺设
自中国改革开放以来，伴随着经济的飞速发展，科技的发展也迎来了高速的发展。方方面面为人们的生活，出行，娱乐带来了翻天覆地的变化。与此同时，人们对于自己的私有财产的保护，对于住宅周围的安全防盗措施问题也迎来了极大的需求。为了保障人们的生命财产的安全，准确提供犯罪人的各种信息，每个国家的大大小小的企业都投入了不少的人力物力和财力。由此可见一个安全，稳定，可靠，准确和实用的安防系统有着非常重要的地位。本文以设计图纸BOCSH 产品的DS7400-CHI总线式大型主机为平台设置了65个前端报警子系统，1个总控中心，前面报警设备为红外双光束，有30米，60米，100米对射射程等不同型号可供选择，需根据现场实际情况选用。防区编码器采用双防区编码模块，来介绍红外周界防盗系统的从设计到铺设到调试完成的过程。
1.系统总体设计
在周界红外防盗系统当中，每个红外设备都实时采集着周界的入侵信息，由30米的范围到100米的范围实现实时覆盖，不留死角。系统对红外阻断设备采集的信息进行快速的判断和响应，让企图越过这道防线的不法人员的信息及时掌握在安防人员的手中。系统的实时性得到了很好的体现。防盗系统的稳定性是非常重要的指标。因为感应设备是放在户外运行，存在着各种恶劣的天气和复杂环境，但是也要很好的隐藏自身，原则上要求硬件的各项指标符合设计要求。例如，在受到干扰的状况下稳定运行，至少能传递应传递的信号，即在破坏者破坏设备前将警告递送到安保人员手中。在最初设计的时候应考虑后期升级的问题，不选择而不能升级的安防方案，这样不仅浪费时间，也会大大增加运维的成本，该防盗系统有很大的拓展空间。
2.系统总体构成
2.1系统功能及其工作原理
红外对射感应器，学名叫光束遮断式感应器，它的结构比较简单，由红外发射模块，红外接收模块，红外位置校准模块，不可见光发射强度指示模块，保护罩构成。其工作原理为，由红外发射模块发射出红外光，红外接收模块主动寻找最近的红外光进行接收，当该两个模块当中有物体穿过时，根据红外光被遮挡的时间差，计算出物体的速度，同时几个发射接收装置共同配合的情况下，还可以计算出穿过物体的高度和宽度等基本数据。通过这些数据与报警系统已经预设的数据参数进行比对，判断是否向安保人员发出报警信息。红外光是一种不可见光，它在空气当中会发生散射的情况，因此无法传播太远的距离，需要相互进行配合工作。红外光发射装置以周期脉冲的方式，周期性高频率发射红外光，具有很好的可靠性。
因为红外光对射安防系统的可靠性，原来用在监狱，银行等需要高等级安防的安防系统，如今已经大量使用在民用工程，例如学校的安全门禁系统，小区的外部安防系统。利用该系统的高效性，匹配性好的特点，被广泛使用。因为它的稳定性，环境适应能力好的特性，被用在电力行业安防，石油化工等高危企业的危险区域的安防工作。如今市面上的红外安防发生器一般都是采用两束光以上，而有更高要求的企业一般都是采用更多达几十束红外光的发射器，每束红外光之间的间距在15-30厘米之间，安防距离100-500米。
过高的密度带来的是更高的灵敏度，这样会发生很多的误报，于是通过系统的调节，采用延时程序，能够减少误报的发生。在系统正常运行中，只要检测到系统被触发，就会进入数据库判断环节，判断为非法入侵，就会采取例如调整摄像头的拍摄方向，探查入侵情况，并向安保人员进行报警，进而采取更多措施，而这整个过程仅仅需要10几秒的时间，大大减少了人工巡查的强度，增加安防的效率。
2.2系统的基本组件

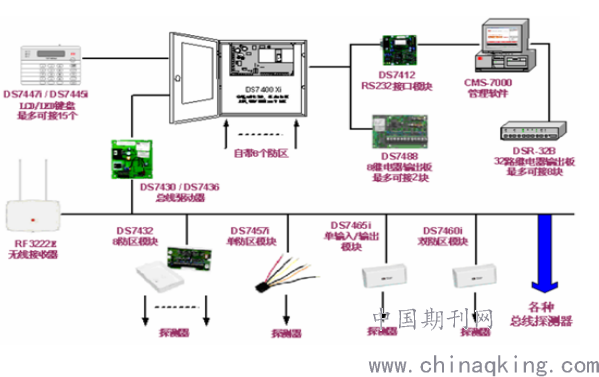

DS7400Xi-CHI,是B公司生产，需要配合总线驱动器，基本8个防区的报警主机，RS232接口模块，报警管理软件，LCD键盘，32路继电器出板，单防感应模块和UPS电源组成的一个闭环系统。
图2.2系统基本组件构成关系
3.安装施工的关键技术
3.1系统安装基本要求
由于红外对射装置是采用红外不可见光作为信息传递介质，只能是直线点对点模式，所以安装传感器的时候尽量安装在同一水平面上，而且中间不能有障碍物阻隔。安装时一定要将固定装置完全固定，保证红外对射装置的稳定，防止雨雪风沙天气出现摆动，导致误报。在布线时，要将主干线，强电线，弱电线，屏蔽线分开布线，一是为了防止被人恶意一次性集中损毁，另一方面是为了减少各种信号线之间由于电流产生的电磁效应干扰信号的输送，降低系统可靠性。同时在布置较长的线路的时候要选择比较粗的线缆，根据欧姆定律，选用较粗的电线有助减少压降带来的设备供电不足的状况的发生。
3.2系统调试

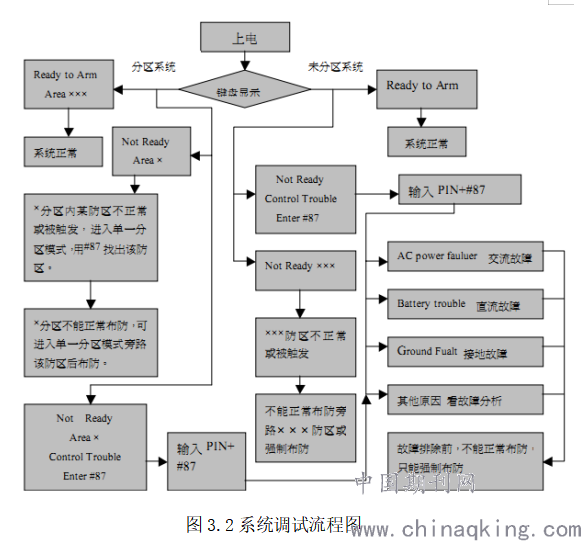

3.2.1前端报警点位调试步骤
交流故障：检查交流电的电压，确保系统能正常供电。直流故障：检查变压器的输出电压，确保相关设备能正常供电。接地故障：检查接地线路，并检测相应的接地电阻，确保能满足要求。XX防区未准备好。此为前端设备出现以下问题：①前端报警设备未能正常供电，需检测该防区设备电压，确保其电压在10~13V之间。②前端报警设备处于报警状态，首先检查发射端与接收端之间是否有障碍物，如园林植被遮挡。其次检查报警设备角度未能对正。若接收端无法接收发射端发出的信号，需对设备角度进行重新调整。最后检查防区编码是否正确。若错误需及时改下正。③前端报警设备损坏，需进行设备更换。将以上所存在的所有问题处理完毕后，可进行系统的联动调试。
.png)

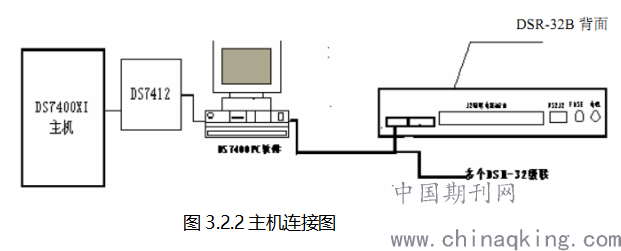

3.2.2主机系统调试步骤
主机与电脑无法正常通讯，主要有以下原因：①主机故障；②通讯模块故障；③电脑接口接触不良或已损坏；④驱动没有正常安装。认真检查可能存在的问题，使软件能与硬件设备正常通讯。与视频监控系统的连接，是通过电脑软件进行控制，所以需确保电脑与主机的通讯正常，才可进行联动调试。在联动调试过程中，需注意以下问题：①前期施工时需注意视频监控系统相关报警接口的预留，确保系统能满足要求；②在调试过程中，需认真核对每个前端报警点位与监控点位的契合，避免出入报警点位与监控点位不符的情况；③因监控监控点位相对于报警设备的点位较少，所以在多个防区控制一个监控点位时，需合理选择，避免出现盲区。
.png)
3.3设计中遇到的问题及解决方案
3.3.1实际场地并不是在一个水平面上
例如在本次实地安装中遇到同样的一个问题。设备的安装高度为0.2m，设备可调整的最大角度为2°，一般情况下，当上下的高差超过0.4m时，人可通过匍匐动作从中间缺口进入而不产生报警。当高差小于0.4m时，（围墙高差-0.2）/围墙长度≤tan2°，才能确保设备不会因为围墙遮挡而产生报警，例如围墙高差为0.4m，则该设备的安装位置距离围墙的高差位置要大于18m，才能确保设备能正常运行，否则需进行设备加装。故设备安装前，需对存在高差的位置进行实际测量，确保设备能满足要求。
3.3.2设备安装时围墙不在同一纵剖面
对于错位的墙体，如果中间的墙体直接阻挡了红外线的透射，就会造成防区无法正常工作，这种情况下，需要安装设备。如果中间的墙体没有阻挡红外线的透射，而是直接交叉，中间有很大的缝隙，也不能满足社区的预防要求，还需要安装。只有当中墙不阻挡红外光的透射，且直接反射基本没有缝隙时，才能将设备直接安装在中墙周围。
3.3.3对于设防区域是一个弧状而不是矩形区域
由于光路只能按照直线传播，所以在面对孤形区域设防时有两种解决方案。第一种是在设防区域加装反射装置，通过镜面反射的原理，让两个对射装置能够相互收到信号。这样进行布防虽然成本较低，但是布防难度相当困难，需要精确计算每个镜面的具体位置，且不能发生偏移，否则1-2°的偏移，都会导致布防失效。另一种方式是采用数学的极限思。通过加装对射发射装置，将孤形区域划分为多个小型直线区域，但是这样成本会大幅度增加，最终为了更好的操作性和安全性，更加推荐采取加装发射装置的铺设方式。此外为了确保红外防盗系统的正常运行，需要对工程区域各个点位进行精确测量。需要采用多次实地测量，提高测量精度，运用多次测量求平均值的方法，消除系统误差。使用更加精确的测量设备和专业的测量人员，得到确切可靠的数据
4.总结
红外周界防盗系统作为保卫小区安全的第一道防线，它的智能化程度决定了一个小区安保处理能力的效率。安保问题处理效率越高，安防的漏洞就越小，居民的幸福指数将会增加。所以，第一道防线的重要性越来越受到人们的重视。能够结合小区的实际情况，综合环境因素，让小区安防做到没有漏洞和盲区，提高报警的响应速度，提高设备的误报和稳定性，能使小区的安全系数上一个更高的层级。
【参考文献】
[1]刘志云.物联网在防盗报警系统中的应用探索[J].吉林工程技术师范学院学报,2018,34(09):81-83.
[2]陈玉明.防盗报警解决方案:上海城智智能小区[J].机电信息,2019(10):66-67.
[3]朱洪浪,等.基于RFID的自动防盗报警系统[J].现代信息科技,2020,4(17):50-51+54.
