RTK在碎矿前移工程中的应用

发表时间：2021/5/6 来源：《中国科技信息》2021年6月作者：程宁

[导读] 马钢（集团）控股有限公司南山矿业公司高村铁矿位于马鞍山市雨山区向山镇东北2km处，其地理坐标位置为东经117°37′00″，北纬31°41′15″。工作面积占地约11.92km2，313省道从高村采场南部附近通过，交通较便利。

安徽省马鞍山马钢集团南山矿业公司高村铁矿程宁 243000

摘要；马钢（集团）控股有限公司南山矿业公司高村铁矿位于马鞍山市雨山区向山镇东北2km处，其地理坐标位置为东经117°37′00″，北纬31°41′15″。工作面积占地约11.92km2，313省道从高村采场南部附近通过，交通较便利。马钢集团南山矿业公司凹山选矿厂，是为处理凹山采场矿石设计， 1965年建成。先后经过多次改扩建，目前形成10个磨选系列。2017年10月南山矿现有的尾矿库要闭库，凹山采场闭坑，作为接替尾矿库启用。利用这个契机，将碎矿系统挪到高村采场、采选实现有效衔接；辊磨与磨选系统挪到凹山坑，尾矿低成本排放。真正实现降低矿石输送成本，降低尾矿输送成本，节约能耗；同时可以实现干式尾砂和粗粒尾砂的综合利用，实现减排。
关键词；碎矿前移凹选碎矿   精度评定
        凹选碎矿前移工程项目是将凹选厂碎矿部分前移至高村采场，建成矿石半连续系统,年处理650万t（品位19.1%）原矿，经粗中细碎干抛系统，产出粗精矿585t/a(品位20.10%)，成品建材65万t/a，较好地解决了采选成本高、入磨品位低、尾矿处理量大和固废处理难等问题。项目的建设投资为12627.01万元。
        2016年10月，南山矿业公司开始准备实施凹选碎矿前移工程，指派高村铁矿技术组负责从设计到建筑安装前的测量工作。
        1、凹选碎矿前移工程测量作业方案
        1.1凹选碎矿前移工程测量主要任务
        （1）施工区域边界放样
        （2）施工区域原始地形图及竣工地形图测绘
        （3）施工区域土石方量测量计算
        （4）施工区域及附近高压线高程，铁路摩电线高程
        （5）厂房及胶带运输线支架基桩放样
        （6）圆筒仓铁路线放样
        1.2使用仪器
        （1）莱卡TCR402全站仪，标称测角精度2"，自动安平精度0.5"，激光对中误差（1.5m仪器高）±1.5mm，精测模式误差2mm+2ppm，无棱镜模式误差5mm+2ppm，无棱镜模式最大测程：灰目标为70m，白目标＞100m。
        （2）莱卡RTK CS10，标称精度：平面：±（10mm+1ppm×D），高程：±（20mm+1ppm×D）
        （3）莱卡WILD NA28自动安平水准仪，每公里往返测中误差≤±3mm
        1.3坐标系统
        （1）测区使用平面系统为1954年北京坐标系，中央子午线为118°30′；高程系统为1956年黄海高程系统。
        （2）工程坐标系与测区坐标系使用电子表格转换，转换公式为：
        A =（x - x'）cosθ + （y - y'）sinθ + A'
        B =（y - y'）cosθ - （x - x'）sinθ + B'
        1.4软件
        数据传输使用莱卡LEICA Geo Office
        成图及土方量计算使用南方CASS7.0成图系统
        1.5施工控制点
        （1）平面控制
        平面控制使用莱卡RTK CS10建立，每个控制点至少与两个控制点通视，信号接收时间要在信号稳定后定位5分钟以上，定位误差≤±20mm。
        （2）高程控制
        高村采场封闭圈以内的料仓及运输胶带支架施工控制点高程采用测距三角高程测定，使用莱卡TCR402全站仪，测距加温度气压改正，垂直角采用中丝法2测回
        高村采场封闭圈以外的厂房、转运站及运输胶带支架施工控制点高程使用莱卡WILD NA28自动安平水准仪，配区格式水准标尺，布设了一条等外附和水准路线测定，水准路线长0.75 km，按距离平差。
        1.6作业细则
        （1）施工区域边界点放样直接使用RTK测定，定位较差≤±0.1m
        （2）施工区域原始地形图及竣工地形图使用RTK测量，点位密度8~12m
        （3）高压线和铁路摩电线高程使用莱卡TCR402全站仪无棱镜法测定。
        （4）厂房、转运站、料仓及运输胶带支架基桩放样全部使用RTK测定，施工前期初测及复测定位较差≤±0.1m，最后定测定位较差≤±0.005m.
        （5）圆筒仓铁路中心线曲线部分放样点距≤10m，直线部分放样点距≤20m，路基施工期间定位较差≤±0.1m，最终铺轨施工定位较差≤±0.005m.
        1.7提交资料
        （1）施工区域原始地形图
        （2）高压线和铁路摩电线分布图
        （3）施工区域竣工地形图
        （4）土石方量计算报告
        （5）施工控制点成果表
        2、精度评定
        2.1施工土方量计算精度
        场平土方量使用两期法计算，根据历年来采场采剥量验收测量统计，土方量误差约为0.3%～0.5 %
        2.2高压线及铁路摩电线高程精度
        高压线及铁路摩电线高程全部使用莱卡TCR402全站仪无棱镜法测定，最大距离120m，测站点为等外水准高程，不考虑已知点误差的情况下，高程误差20～40mm
        2.3基桩点精度
        施工区域距离基站最大距离为3874m，按照厂方标称的平面精度公式计算，点位误差为±0.014m。

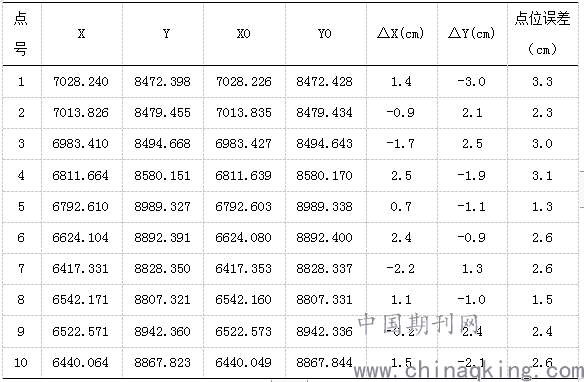

        基桩最终放样后，用莱卡TCR402全站仪进行坐标测定，其中部分坐标与设计坐标对比如下表：
