摘要：本文以2019年广西北部湾经济区中考物理试题为例，谈谈如何简化初中物理电路图。电路问题是初中物理中较难的知识，也是中考重要的一部分。很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。
关键词：中考电学题简化电路图基本方法步骤例题
综合分析“2019年广西北部湾经济区初中学业水平考试物理卷”电学题涉及电路图的题有：第7、11、14、16、27、30题，如果学会简化电路图，对解题很有帮助，特别是第27题第（5）小题。下面就和大家谈谈如何简化初中物理电路图。
一、电路简化的基本方法
初中物理电学中的复杂电路可以通过以下方法进行简化：
第一：按照电流流向理顺电路。一般从电源的正极开始，沿着电流路径画电路图，最后回到电源的负极。
第二：不计导线电阻，认定R线≈0。有电流流过的导线两端电压为零，开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
第三：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．

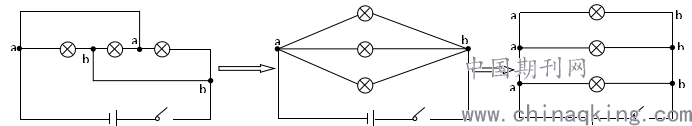

第四：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
.png)

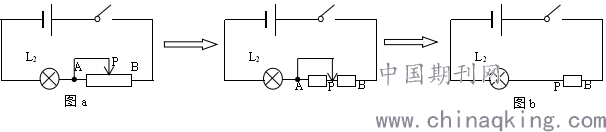

第五：滑动变阻器PA段被导线（金属杆）短接不工作，去掉PA段后，下图图a变为图b。
.png)
第六：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
第七：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。判断电压表所测量的电压可用滑移法和去源法。
第八：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压。电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。

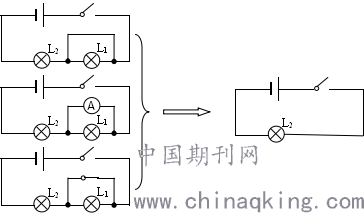

第九：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。（此法又称节点法）例如：
.png)
二、电路简化步骤
第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
第二步：将电流表变成导线（视具体情况也可保留）。
第三步：去掉电压表。
第四步：合并(或者换位）导线上的节点。（此步骤在电路中用电器比较多，且相互纠结时，采用）
第五步：画出等效电路图，判断各用电器是串联还是并联。
第六步：在原电路中利用方法六、七判断电流表和电压表各测量哪个用电器的电流和电压。
第七步：将电压表和电流表添加到等效电路图中，分析各电流表和电压表示数之间的关系。（利用方法六）
三、中考真题选讲

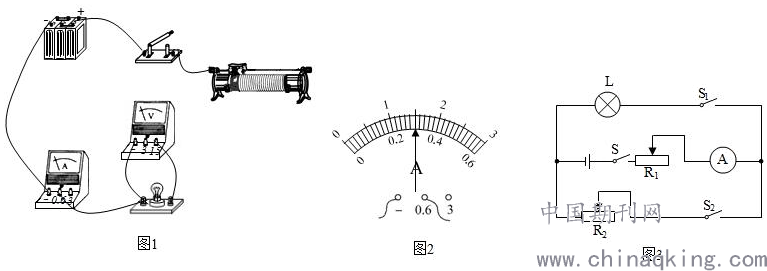

（2019年广西北部湾经济区中考物理试卷）27.小明用如图的实验装置测量小灯泡电阻，小灯泡的额定电压为．
.png)
（1）连接电路时，开关应________；
（2）请在图中用笔画线代替导线，完成剩余部分的电路连接（要求：滑片向左移动时，灯变亮）
（3）正确完成电路连接后，闭合开关时，电流表没有示数，小灯泡不亮，电压表示数接近电源电压，则电路故障可能是小灯泡________（选填“短路”或“断路”）；
（4）排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图所示，此时电路中的电流为________，小灯泡的电阻为________；
（5）小明还设计了如图所示的电路，测出了另一小灯泡的额定功率，已知滑动变阻器的最大阻值均为，小灯泡的额定电流为，请将以下实验步骤补充完整：
①只闭合开关、，移动的滑片，使电流表示数为；
②接着________；
③再将的滑片调至最左端，记下电流表的示数，将的滑片调至最右端，记下电流表的示数；
④写出小灯泡额定功率的表达式：＝________．（用、、、表示）
思路：上面的试题第（5）小题是实验探究题的压轴部分，我们可按简化步骤把实验的每一步简化电路画出来进行分析。

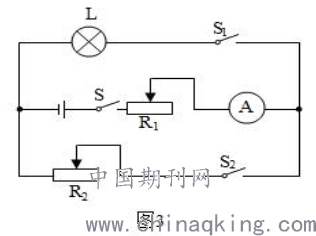

原图：.png)
（1）根据实验步骤①只闭合开关、，移动的滑片，使电流表示数为；画出对应的电路简化图（没有电流流过的部分去掉）：
.png)
这时候，电路中灯L与滑动变阻器R1串联，电流表测量电路中的电流也是通过灯的电流。当调节R1的滑片使电流表示数为时，灯正常发光。
（2）那么接下来实验步骤②就应该保持R1的滑片位置不动，断开，闭合、2，调节R2的滑片使电流表示数为。对应简化电路图如下：
.png)
由简化后的电路图可知，此时R2的阻值和灯泡正常发光时的电阻相等。即RL=R2
（3）根据实验步骤③的要求画出对应的简化电路图如下：
.png)
将的滑片调至最左端时的简化电路图
.png)
将的滑片调至最右端时的简化电路图
由简化后电路图分析可知电源电压U=I1RL，U1=I2R0，UL=I2RL，由串联电路的分压特点可知：U=U1+UL，即I1RL=I2R0+I2RL，则RL=I2R0/（I1-I2）。
最后得出小灯泡额定功率的表达式：.png)
