350MW超临界直流炉冷态通风试验内容及问题简析
付文涛 封永铭
中国电建集团江西省电力建设有限公司 江西省南昌市 330000
【摘要】：本文基于商丘民生热电（2X350MW）“上大压小”工程1号锅炉冷态通风试验相关内容，对四角切圆超临界直流炉冷态通风试验内容做简要阐述，并对试验过程中遇到的问题进行分析和总结。
【关键词】：超临界、直流炉、冷态通风试验、四角切圆
1、引言
1.1系统概述
本期工程装设2台350MW燃煤汽轮发电机组，锅炉为超临界参数变压直流炉、一次再热、平衡通风、露天岛式布置、固态排渣、全钢构架、切圆燃烧方式全悬吊结构 Π 型锅炉。燃烧方式采用摆动式四角切圆燃烧技术。
炉膛中产生的烟气流过后烟井后，通过烟道进入SCR设备，通过SCR设备后进入空气预热器烟气仓，在预热器中利用烟气余热使一、二次风得到预热。从空气预热器出来的烟气通过除尘器和引风机排至烟囱。
1.2主要设备技术规范

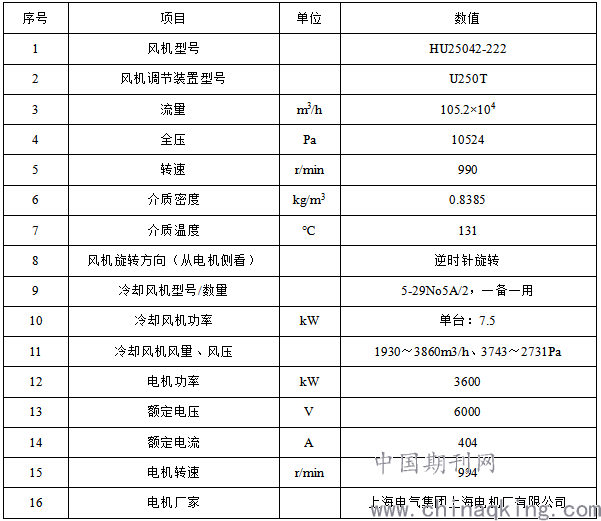

1.2.1引风机技术参数
.png)

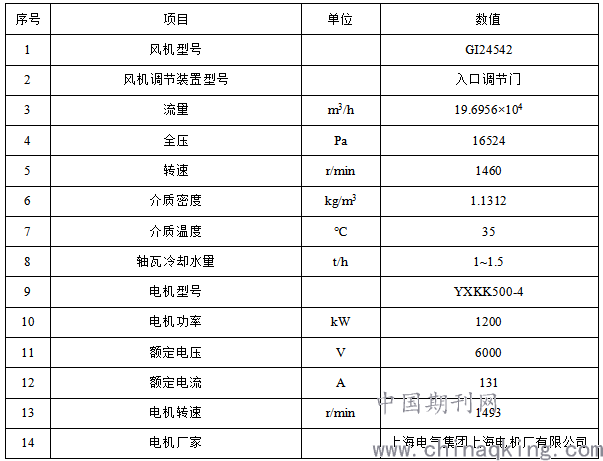

1.2.2送风机技术参数
.png)

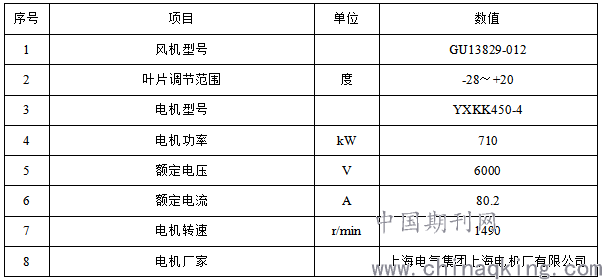

1.2.3一次风机技术参数
.png)
2、冷态试验内容及试验结果简述
2.1冷态试验内容
#1锅炉冷态通风试验主要内容有：二次风风量测量装置冷态标定试验、一次风风量测量装置冷态标定试验、磨煤机出口粉管一次风风速冷态调平试验及炉内动力场试验。
2.2 冷态通风试验所需仪器
.png)
2.3冷态试验结果简述
2.3.1 二次风风量测量装置冷态标定试验结果

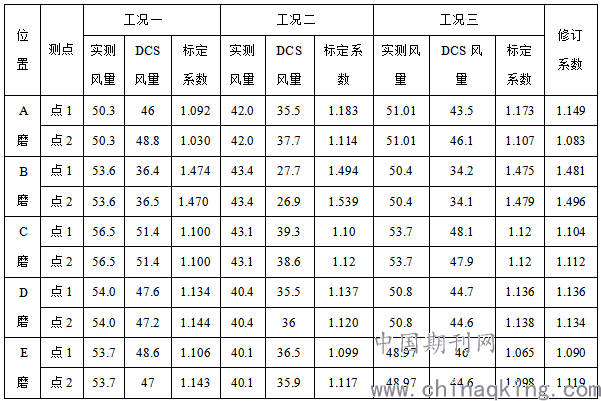

本台锅炉二次风风量测量装置冷态标定采用事先已经标定过的靠背管，分别测量风道上每个试验测孔内各个测点的气流动压、静压，并采用风道内测温元件所测量的风温，计算出不同工况下风道内的平均风速，从而求得风量测量装置的流量修正系数。二次风风量测量装置冷态标定试验结果见下表
表2.3.1-1二次风风量测量装置冷态标定试验结果
.png)
2.3.2一次风风量测量装置冷态标定试验结果

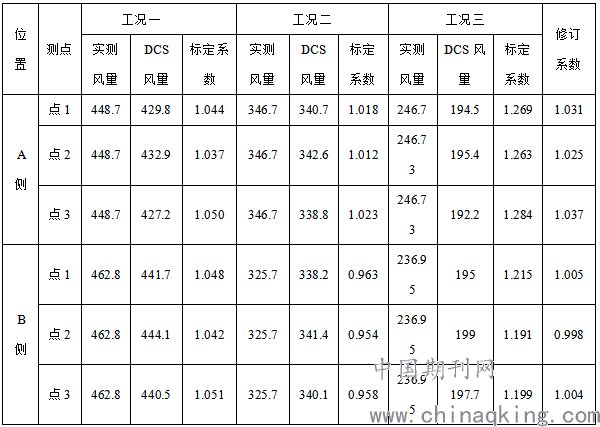

本台锅炉一次风风量测量装置冷态标定采用事先已经标定过的靠背管，分别测量磨煤机出口粉管上每个试验测孔内各个测点的气流动压、静压，并采用粉管内测温元件所测量得风温，计算出不同工况下粉管内的平均风速，从而求得风量测量装置的流量修正系数。一次风风量测量装置冷态标定试验结果见下表
表2.3.2-1一次风风量测量装置冷态标定试验结果
.png)
2.3.3磨煤机出口粉管一次风风速冷态调平试验结果
磨煤机出口一次风风速冷态调平试验方法如下：在一定工况下，采用等截面圆环法，用风速仪测得粉管中心点的风速，对缩孔进行微调，然后用风速仪测出各个测点的风速，根据每根粉管中的风速调整节流缩孔开度，直至将同台磨煤机出口4根粉管中一次风速的相对偏差调整在±5%范围之内，试验结果见下表。
.png)

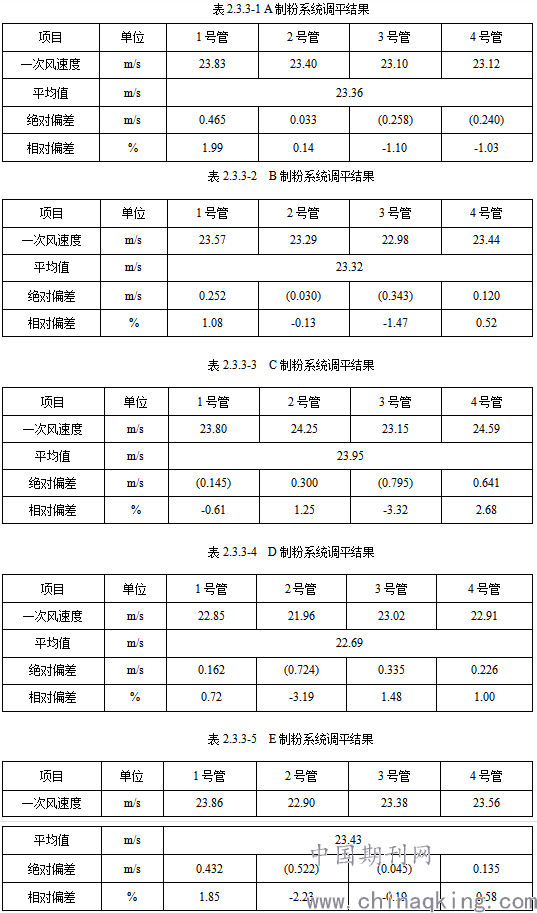

从表2.3.3-1—表2.3.3-2试验结果可知，冷态状态下，通过对磨煤机出口粉管缩孔的调整，A～E磨煤机出口4支粉管风速最大偏差分别为1.99%、1.47%、3.23%、3.19%、2.23%，均小于5%，各磨煤机出口粉管风速基本配平。
2.3.4炉内动力场试验结果
炉内动力场试验包含二次小风门特性试验、贴壁风风速测量及前后墙、左右墙中心线风速的测量。
贴壁风风速测量、前后墙及左右墙中心线风速测量试验方法如下：采用风速仪，分别沿着前墙、后墙、左墙、右墙墙壁等距离对炉墙贴壁风进行测量；并且沿着前后墙中心线及左右墙中心线等距离对中心线上的风速进行测量，并记录数据；二次小风门特性试验方法为：保持风箱与炉膛差压一定，用风速仪测量同一小风门不同开度下的风速，记录数据绘制曲线图，试验结果如图2.3.4-1

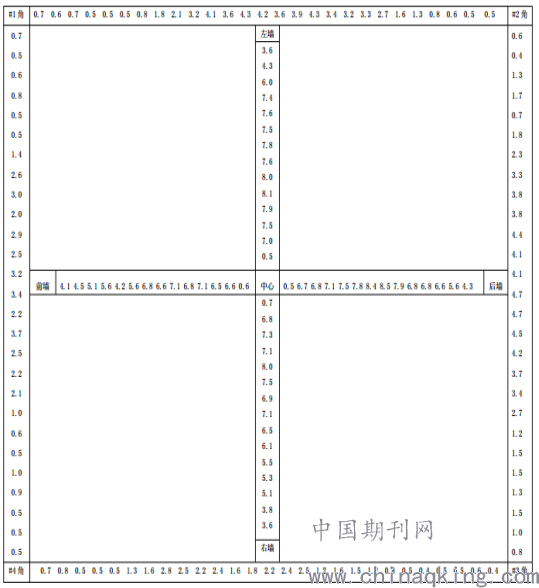

图2.3.4-1 贴壁风及中心风试验数据
.png)
3 问题分析
3.1 做风量标定前风机试转过程中，发现大部分风量测点DCS显示数据偏小，经检查发现，DCS量程无误，使用压缩空气对各仪表管进行吹扫时及使用肥皂水进行检查时，发现二次风风量测点仪表管破裂，造成；漏风现象，判定仪表管泄漏造成变送器实测风量和DCS显示数据不一致，经处理，DCS风量测点显示正常。
3.2 一次风机试转时，发现风机出口声音很大，管道振动很明显，入口调门从0%开到16%时，电机电流从46.6A升到97A，经检查发现，入口调节门装反，造成风机内部涡流，从而引起管道振动。
3.3 从表2.3.1-1中可以看出，二次风风量标定时，第三工况风机出力偏小，风量较小，所测得风量标定系数偏大，由于管道阻力较大，风机出力较小的话，不容易克服管道阻力，容易造成误差较大，因此在进行风量标定时，尽量选取较大工况进行。
4 总结
根据冷态通风试验结果可以为确定锅炉热态正常运行提供参数依据,是保证锅炉顺利点火及正常运行的前提条件,通过此次试验我们发现，在进行冷态试验之前，必须做好风机入口门的验收工作，确定调门线性良好；校准好变送器和DCS量程，保证数据的一直性；在进行试验的过程中保证风机出力的一致性，减少偏差对结果的影响。通过对相关问题的处理之后，试验结果达到预期要求，因此对于类似规模的锅炉,均可以采取上述冷态试验的方法与步骤,了解锅炉燃烧系统及辅助设备的冷态运行实际性能,判断其是否满足锅炉热态运行要求。
