计量装置接线分析的步骤和方法

发表时间:2021/5/6   来源:《当代电力文化》2021年第3期   作者:包伟聪
[导读] 正确计量是营销工作的基本要求
        包伟聪
        昆明供电局
        〔摘要〕
        正确计量是营销工作的基本要求。现场计量装置的错误接线会导致计量误差,有时甚至可能造成电能表停转或反转,因此正确接线是保证电能表准确计量的必要条件。安全的检查使用中的电能计量装置,而现场教学可能由于工作人员操作不熟练造成事故。
〔关键词〕
        计量 接线 分析 步骤 方法

        正确接线是保证电能表准确计量的必要条件,电能表投运前必须检查接线是否正确。新安装后的电能表在不带电的情况下检查接线,只要检查认真、细心、按标准接线图纸逐根进行核对,错误接线是完全可以防止的。但运行中的电能表、经过更换的电能表或互感器均需进行带电检查接线是否正确。带电检查电能计量装置的接线,需要通过使用相位伏安表测量有关相量,利用相量图法进行分析、判断接线正误。以下就如何测量、分析计量装置接线的方法和步骤进行详细的说明。
        步骤一 测量三相电压
        1.检查电压互感器的熔丝和导线  在负荷或电压基本平衡的情况下,用相位伏安表电压档测量三相线电压和相电压Uab、Ubc、Uca、Uao、Ubo、Uco,在正常情况下,三相电压值是基本一致的。如果电压互感器二次侧在三次线电压测量中,有两次读数为零,只有一次为100V,说明互感器二次侧有一相熔丝或导线断开了。若Uab为100V,那就说明二次c相断线;若Uca为100V,则是b相断线;若Ubc等于100V,则a相断线。
        电压互感器的一次侧也可能熔丝熔断或导线断线。对于V/V-12接线的互感器组来说,若A相或C相断线,则测得的二次测电压必然有一个为零,其余两个电压为100V;若B相熔丝熔断,则二次侧电压Uca为100V,另外两个与b相有关的电压各为50V。
        2.检查电压互感器极性  由两只单相电压互感器组成的V形互感器组,若一次、二次中的任一个线圈极性反接,此时二次电压Uab和Ubc为100V,Uca则为173V。换句话说当二次侧有一个线电压为173V时必有一相电压互感器极性反接。此时可通过测量电压端子的电压差确定电压互感器是a相还是c相反接。
        3.确定电压互感器二次侧是否接地  如果测得的三个线电压都等于100V,相电压两个为100V一个为0V那么为0V的相就是b相,且b相接地。
        步骤二  用相序表测电压相序
        电压互感器V/V接线中,确定了二次侧b相接地,用相序表测定相序,如果是顺相序(或逆相序),则三相相位只有一种接线方式。结合电压互感器的极性情况,可确定加在一元件及二元件的实际线电压参数。
        步骤三  电流回路的接线检查
        1.用相位伏安表电流档分别测试a相和c相电流Ia和Ic,然后将a相和c相两根导线放在一起,测试a相和c相合并以后的电流。如果测得的合并后电流数值与单独测试时基本相同,说明电流回路没有接反;如果合并后测得的电流是单独测试时的倍,说明有一相电流互感器反接或电流反进元件了。此时可通过测量电流端子的电压差确定是电流互感器极性接反还是电流反进元件。
        2.断a相或c相电压,观察电能表圆盘是否转动。正确接线时,依次将接入电能表的a相电压和c相电压端子引线断开,电能表圆盘应转动。若断a相,电能表圆盘不转动,说明第二元件的电流回路可能有断线。若断c相,电能表圆盘不转动,说明第一元件的电流回路可能有断线。
        步骤四  测量相位角
        用相位伏安表测量一元件和二元件电压及电流的夹角即Uab和Ia、Ucb和Ic之间的夹角。测量合成电流(即a相和c相两根导线放在一起)与一元件或二元件电压间的夹角(U12与U32之间的夹角)。
        步骤五  画出相量图确定更正系数
        1.按正相序画出相电压,然后将步骤二中确定的加在一元件、二元件的正确线电压画在相量图中。
        2.根据一元件电压及电流的夹角,以一元件电压为基准按顺时针方向旋转确定一元件电流在相量图中的位置;根据二元件电压及电流的夹角,以二元件电压为基准按顺时针方向旋转确定二元件电流在相量图中的位置。

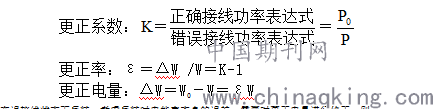

        3.根据绘制的相量图写出电能表误接线的功率表达式,并进行化整。计算更正系数K、更正率ε和更正电量

        如电能表在误接线状态下反转,考虑反转时电能表本身的误差,需要对更正电量进行修正,则

        步骤六  分析错误接线类型
        1.分析电流的相位,如电流有一相倒接或电流互感器一相反接,在相量图上反映出Ia与Ic相差60°而不是120°。如果Ia与Ic相差120°,是顺相序电流应为Ia,Ic或-Ia,-Ic;是逆相序电流应为-Ic,Ia或Ic,-Ia;
        2.分析电压相位,电压互感器组成的V形互感器组,若一个线圈极性反接,此时必有一个线电压为173V其余两个线电压为100V。此时可通过测量电压端子的电压差确定电压互感器是a相还是c相反接。接合用相序表测定相序,可确定加在一元件及二元件的实际线电压参数。

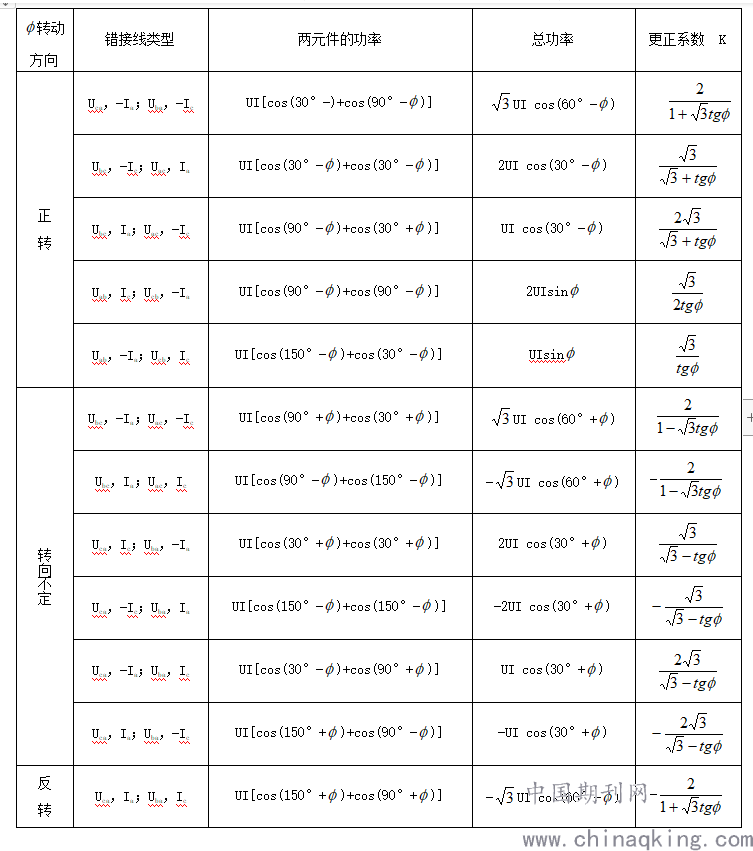

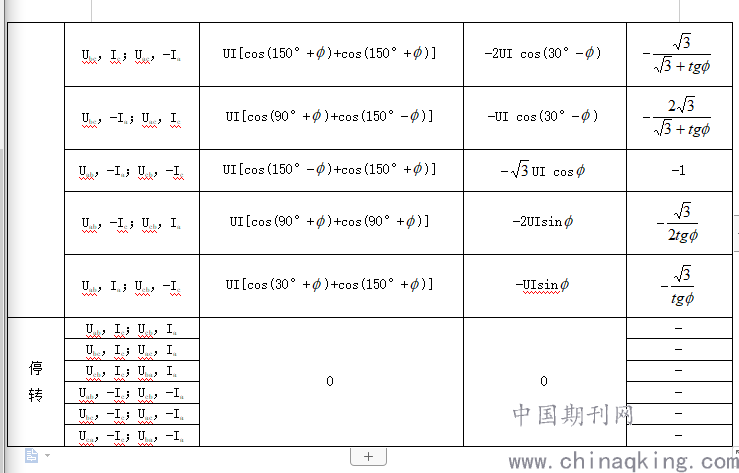

        根据在“电能计量现场接线模拟装置”的实测,列举部分错接线类型及更正系数K值表。





结语
    综上,正确接线是保证电力计量准确的关键,本文详细分析了在实践工作中如何正确接线的流程,并对几种错误接线类型进行了描述和探讨。希望可以给电力一线计量工作人员提供一些理论帮助,以提升电力计量的准确性,使我国的电力行业实现更好的发展。

参考文献:
电能计量学                 水利电力出版社         李文娟
电能计量装置及其正误接线   中国水利水电出版社     孙方汉
