王凤超
通辽市广播电视安全播出指挥调度中心 内蒙古 通辽市 028000
【摘 要】 近年来随着国家对文化和旗县基层广播电视无线发射台站基础设施的投入逐渐增多，十三五期间本地区完成了20个基层无线发射台站的机房、铁塔、道路、供电、消防、给排水等设施改造，而机房改造又是基础设施建设中的重要内容，为了使改造后的机房符合现行标准，本文从土建、电气、消防等多方面，根据行业标准和规定提出了个人探讨观点并进行了全面论述。
【关键词】 广播电视 机房改造 行业标准
1选址 建筑 结构 环境
1.1结构要求
（1）台址选定，按照要求主机房净高应根据机柜高度、管线安装及通风要求确定。主机房净高不宜小于3.0m。设有技术夹层和技术夹道的广播电视台站，建筑设计应满足各种设备和管线的安装和维护要求。当管线需穿越楼层时，宜设置技术竖井。同时主机房和辅助区不应布置在用水区域的直接下方，不应与振动和电磁干扰源为邻。
（2）首层建筑完成面应高出当地洪水百年重现期水位线1.0m以上，并应高出室外地坪最少0.6m。
（4）广播电视台站内通道的宽度及门的尺寸应满足设备和材料的运输要求，建筑入口至主机房的通道净宽不应小于1.5m。有条件的台站可设置门厅、休息室、值班室和更衣间。
1.2 环境要求
（1）主机房不宜设置外窗。当主机房根据实际需求设有外窗时，外窗的气密性不应低于《建筑外门窗气密、水密、抗风压性能分级及检测方法》规定的8级要求或采用双层固定式玻璃窗，外窗应设置外部遮阳，遮阳系数按《公共建筑节能设计标准》确定。不间断电源系统的电池室设有外窗时，应避开阳光直射。
（2）主机房的空气含尘浓度要求，在静态或动态条件下测试，应每立方米空气中粒径大于或等于0.5μm的悬浮粒子数应少于17,600,000粒。
（3）主机房和辅助区内的温度、露点温度和相对湿度应满足电子信息设备的使用要求：温度20-23℃，相对湿度45%-65%。机房装修后的室内空气质量除应符合本规范的规定外，尚应符合现行国家标准《室内空气质量标准》有关规定。
（4）噪声、电磁干扰、振动及静电:总控中心内，在长期固定工作位置测量的噪声值应小于60dB（A）。主机房和辅助区内的无线电环境场强在：80MHz～1000MHz和1400MHz～2000MHz频段范围内不应大于130 dB（μv/m）；工频磁场场强不应大于30A/m。
（5）设备停机状态时，主机房地板表面垂直及水平向的振动加速度不应大于500mm/s2。静电电压绝对值不应大于1kV。

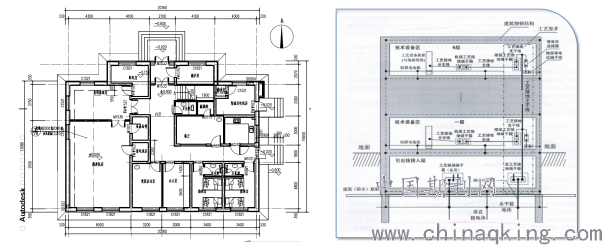

（左图为某台站微波机房改造设计图纸，右图为机房接地示意图纸）
1.3机房组成
标准广播电视台站的机房应根据系统运行特点及设备具体要求确定：由主机房、辅助区、支持区、行政管理区及功能区组成。
主机房：主要用于发射机设备安装和运行的建筑空间，包括发射机、多工器、前端、监测机柜、网络机柜等功能区域。
辅助区：用于电子信息设备和软件的安装、调试、维护、运行监控和管理的场所，包括进线间、测试机房、总控中心、消防和安防控制室、备件库、打印室、维修室等。
支持区：为主机房、辅助区提供动力支持和安全保障的区域，包括变配电室、柴油发电机房、电池室、空调机房、动力站房、不间断电源系统用房及消防设施用房。
2供电与网络
2.1户外配电
供电及电气设备是机房的核心，机房用电负荷等级及供电，要根据广播电视台站的等级按现行《供配电系统设计规范》标准执行。
（1）供配电系统应为电子信息系统的可扩展性预留备用容量。
（2）户外供电线路不宜采用架空方式敷设。
（3）广播电视台站应由专用配电变压器或专用回路供电，变压器宜靠近负荷布置。
2.2配电要求
（1）对于台站低压配电系统的接地型式宜采用TN系统（称作保护接零）。采用交流电源的电子信息设备，其配电系统应采用TN-S系统。
（2）电子信息设备宜由不间断电源系统供电。不间断电源系统应有自动和手动旁路装置。设计不间断电源系统的容量时要留有余量。
（3）广播电视台站内采用不间断电源系统供电，空调设备和其它电子信息设备不应由同一组不间断电源系统供电；测试电子信息设备的电源和电子信息设备的正常工作电源应采用不同的不间断电源系统。交流配电柜宜配备瞬态电压浪涌保护器和电源监测装置，并能提供远程通信接口。
2.3 备电系统
（1）机房宜由双重电源供电，只有一路电源供电时，应设置柴油发电机组作为备用电源。
（2）备有柴油发电机应设置现场储油装置。柴油发电机周围应设置检修用照明和维修电源，电源应由不间断电源系统供电。
（3）正常电源与备用电源之间的切换采用自动转换开关电器时，自动转换开关电器宜具有旁路功能，在自动转换开关电器检修或存在故障时，不影响电源的切换。
（4）配电线路的中性线截面积不应小于相线截面积；单相负荷应均匀分配在三相线路上。
（5）敷设在隐蔽通风空间的配电线路宜采用低烟无卤阻燃铜芯电缆，也可采用配电母线，电缆应沿线槽、桥架或局部穿管敷设。
2.4防雷与接地
完善的机房是离不开防雷和接地设计的，且能够满足人身安全及电子信息系统正常运行的要求，并符合现行国家标准。
（1）保护性接地和功能性接地宜共用一组接地装置，其接地电阻应按其中最小值确定。对功能性接地有特殊要求需单独设置接地线的电子信息设备，接地线应与其它接地线绝缘；台站内所有设备的金属外壳、各类金属管道、金属线槽、建筑物金属结构等必须进行等电位联结并接地。
（2）主机房应该设置等电位联结网格，网格四周应设置等电位联结带，并应通过等电位联结导体，将等电位联结带就近与接地汇流排、各类金属管道、金属线槽、建筑物金属结构等进行连接。
（3）广播电视综合工程应采用联合接地方式。工艺接地引出点以上的工艺接地部分应与建筑其它接地系统相对独立互相绝缘。工艺接地引出点的接地电阻不大于0.5Ω。工艺接地体与建筑基础接地体的搭接,宜采用热熔焊接,并做防腐处理。在土壤电阻率高的地区,可采用土壤置换法或深井注入法,以降低接地电阻,工艺接地引出点应避开外墙且须与其它接地引出点分开设置,并保持一定距离。
（4）接地线规格等电位联结网格应采用防静电活动地板下构成边长为0.6m～3m的矩形网格的规格接地；等电位联结带铜质，截面积为50mm2；利用建筑内的钢筋做接地线，铁质规格截面积为为50mm2；单独设置的接地线，铜规格截面积25mm2；等电位联结导体铜质，规格为截面积6mm2。
3 智能化系统
3.1智能系统
随着无人值守和自动开关机设备的出现，旗县台站机房也逐渐向着智能化方向发展，智能化机房应设置总控中心、环境和设备监控系统、安全防范系统、火灾自动报警系统、机房基础设施管理系统等智能化系统，各系统的设计应根据机房的等级：
（1）智能化各系统可集中设置在总控中心内，各系统设备应集中布置，供电应可靠，要采用独立不间断电源系统供电，当采用集中不间断电源系统供电时，可单独回路配电。
（2）智能化系统宜采用统一系统平台，系统宜采用集散或分布式网络结构及现场总线控制技术，支持各种传输网络和多级管理。系统平台应具有集成性、开放性、可扩展性及可对外互联等功能。
（3）智能化系统应具备显示、记录、控制、报警、提示及趋势和能耗分析功能。
3.2、环境和设备监控系统
（1）监测和控制主机房及辅助区的：温度、露点温度或相对湿度等环境参数，当环境参数超出设定值时，应报警并记录。
（2）主机房内有可能发生水患的部位应设置漏水检测和报警装置。
（3）设备监控系统宜对机电设备的运行状态、能耗进行监视、能报警并记录。监控的主要参数应纳入设备监控系统，通信协议应满足设备监控系统的要求。
