鲜雪英{1} 郑娟{2} 刘海霞{1}
新疆中泰创新技术研究院{1} 新疆 830000
北京永新环保有限公司{2} 北京 100000
摘要；在线ph分析仪主要由ph电极和变送器组成，测量元件ph电极是损耗品，选型良好的情况下，它的寿命与安装方式、测量介质的性质及维护情况密切相关，通常在几个月至两年不等。本文介绍了常见的几种在线ph分析仪安装方式，为读者在设计或使用过程中提供参考，能够有效测量ph值、提高ph电极使用寿命。
关键词：ph电极、投入式、流通池、插入式
引言
随着国家环保要求日益严格，水处理项目日益增多，在线ph分析仪的使用也越来越多，在ph电极安装位置的选择上一定注意选择在介质活动的区域，不能设置在死区，若在流通池中安装，要保证管路中介质是流动的，否则不能反映出实时的ph值，使在线ph分析仪失去意义。不论安装在什么位置、用于什么工况，其安装方式大致分为三种：流通池安装、插入式安装、浸入式安装，本文对这三种方式进行介绍，并对安装中的注意事项予以提示。
一、流通池安装

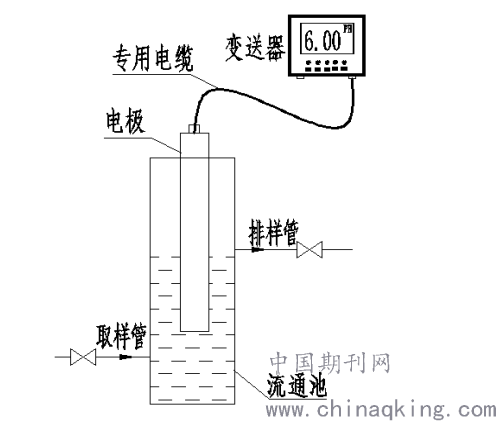

流通池安装是指将介质引至流通池，ph电极插入流通池来测量，见图一。介质可通过自身压力进入流通池、也可通过采样泵将介质抽进流通池。但需要注意如果介质操作压力过大或操作温度过高时，要先预处理，进行减温减压，达到电极适应的条件才能将介质引入流通池。不同厂家的ph电极耐压耐温能力不尽相同，通常耐压极限为6bar左右，耐温极限在80℃左右，使用时尽量不要接近极限，虽然在这个条件下可以有效测量ph值，但是其寿命会大受影响。
分析完的介质可排放至就近水池或低压的管道（水池或管道内介质与所测介质相同）、外排至就近排水沟或者水桶（当介质化学性质特殊不允许进排水沟时，要使用水桶收集再处理）。分析仪在室外安装时，通常流通池和变送器安装在保温箱内，还需要考虑取样管和排样管的伴热保温。
.png)
图一 流通池安装示意图
二、投入式安装

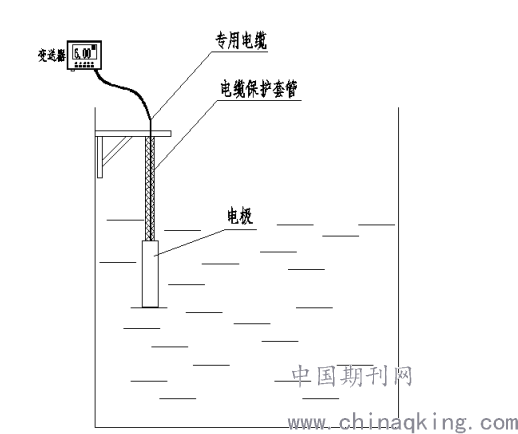

测量水池中介质的ph，且允许ph探头伸进水池时，优先选用浸入式安装，见图二。此方式需注意将ph电极始终没入介质液面，ph电极长时间暴露在空气中失效。水池通常在室外，这种安装方式不用将介质引出，故不用考虑冬季伴热的问题。检测很直观，安装也很方便。但如果工况不允许ph探头投入水池，只能采用流通池安装方式，用采样泵将介质抽进流通池，分析完之后将介质排入水池，即图一所示，此时需考虑介质伴热保温。。
.png)
图二 投入式安装示意图
三、插入式安装

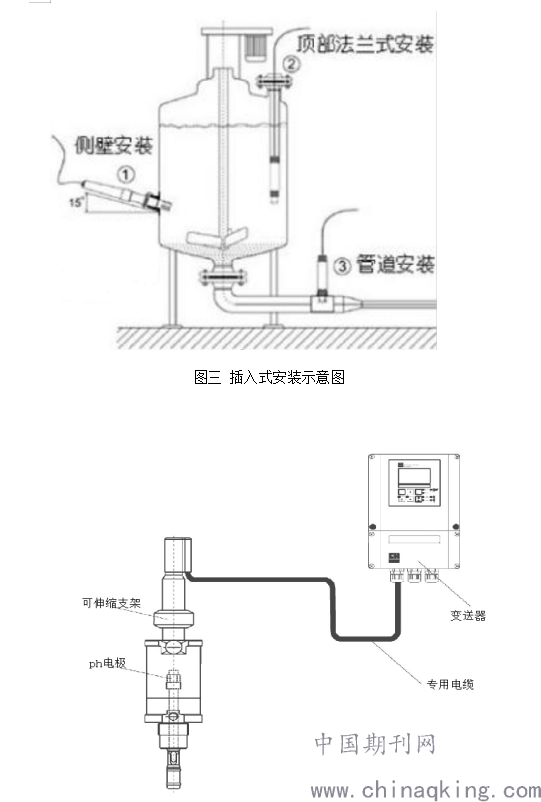

插入式安装是指不使用流通池，将ph电极直接插入管道或设备进行测量，ph电极和设备或管道采用螺纹或法兰连接，见图三。并不推荐此安装方式，因为ph电极是需要定期维护的，而且是损耗品，寿命并不如流量计、温度计等其他仪表那么长，这种直接插入的方式通常只能在装置停车时才能把ph电极取下来擦洗或更换，中途无法维护，且介质流速过快时，不停冲刷电极，这些都会减少电极使用寿命，且中途坏了无法更换，就无法在线监测ph值，没有达到在线监测介质ph目的。当然，现在也有一种产品叫做伸缩式支架，可以实现将ph电极在线插拔，在必要时在现场对电极进行清洗或更换，见图四，但这个支架不仅价格较贵，而且品质参差不齐，毕竟是带压插拔，操作不当或是产品质量不过关，都可能发生意外，故并不推荐，在必须使用的场合，一定要选择质量过硬的产品，熟悉操作步骤。
.png)
图四 带可伸缩支架的插入式安装示意图
四、结束语
在线Ph分析仪测量设备或管道中介质的ph时，优先推荐流通池法，在进、出流通池管线上装截止阀，方便维护及更换。在线Ph分析仪测量水池中介质的ph时，优先推荐投入式，不用考虑伴热和排水。当然面对各种复杂的工况，还得具体分析，要确保电极接触的介质是流动的，水流平稳的，具有代表性的。
