李广鹏
鲁西集团有限公司 山东省聊城市 252000
摘要：锅炉给水泵是火力发电厂主要动力设备，锅炉给水泵多为高转速离心式多级泵。锅炉给水泵检修中，动静配合间隙的控制和转子轴向、径向定位是设备运行质量的关键。对检修流程中各部数据的调整顺序和控制精确度，是设备检修效率和质量的保障。
一、技术背景
目前，我们企业的锅炉给水泵主要为200TSBⅡ-J型给水泵。给水泵由两个主要部件组成：外壳体、内部组件（简称芯包）。设备检修时只需将芯包抽出，更换方便快捷。芯包检修质量关系着设备的长周期稳定运行，甚至影响着一套火力发电系统的运行。
二、检修流程及问题判断处理
1、给水泵拆卸前注意事项：
每步拆卸必须检测记录泵组原始状态参数。包括泵与液力耦合器的中心效验、膜片配合间隙、盘泵力矩、转子工作窜量、前后抬轴值、轴瓦间隙紧力、挡油环间隙等。以作为泵体检修依据，为后续备件备置和工作流程安排、节点的制定参考，避免影响。

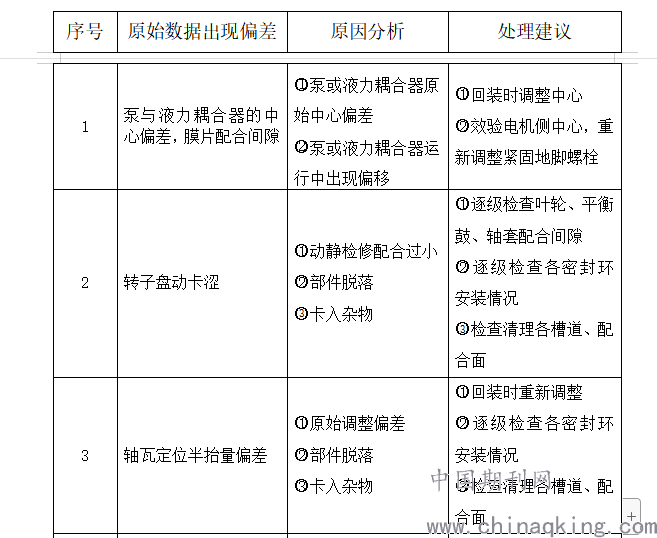

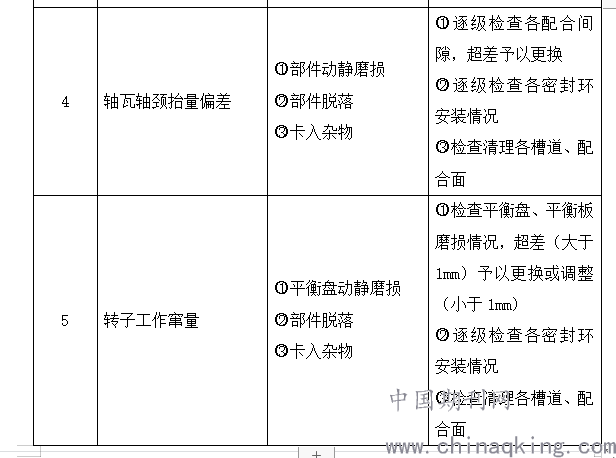

记录原始数据，校对参考值，根据检修经验总结分析并在拆检过程中重点检查处理：
.png)
.png)
三、主要技术要求及数据控制
（一）检查轴各段的圆跳动不大于0.02mm，检查平衡盘、推力盘等各轴向端面与轴心线垂直度不大于0.02mm。
.png)

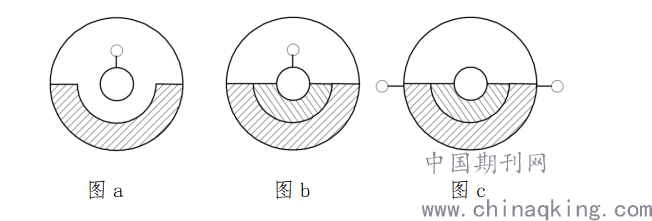

（二）测量调整转子的径向定位。将轴承座安装至水封体上，固定螺栓微紧固用力。在轴瓦处轴颈正上方打一百分表，使用撬杠撬抬转子至上限（避免用力过大造成变形），记录为转子总抬量a，a应在0.7～1mm范围内，如小于0.7mm，应拆解检查各部件是否安装到位。见图a
安装下半轴瓦，使用轴承座两侧顶丝调整定位，保持轴瓦两侧间隙均匀，完成左右径向定位粗调整。在轴瓦处轴颈正上方打一百分表，通过调整轴承座下方顶丝，使上抬量b=1/2（a+0.05），完成上下轴向定位。见图b
调整轴承座水平定位，在轴承座两侧水平位置各打一块百分表，通过调整两侧顶丝分别将转子顶至极限位置，记录极限偏差值为c，将调整水平定位至1/2c位置处，即为转子的水平径向定位。注：调整顶丝时，要将另侧顶丝松开至自由状态。轴承座两侧水平位置各打一块百分表可减少调整量较大造成的误差。见图c
.png)

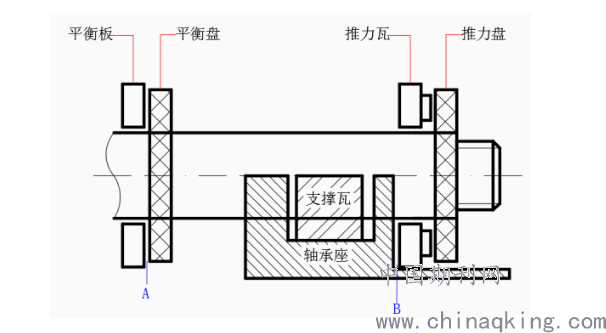

(三)平衡盘与推力盘轴向配合间隙的调整，应保证推力瓦与推力盘之间有0.08-0.12mm间隙。安装推力瓦和推力盘前，先将转子推至工作面，即图中A处间隙为0。在推力瓦瓦背与轴承座间（即图中B处）加入一张平整的0.50mm垫片，在轴头处轴向打一块百分表，均匀紧固推力盘螺母，记录百分表读数为C，此时C应为0.38-0.42mm方可合格。如果实际大于此范围，应加相差数值垫片调整。如果实际小于此范围，应减相差数值垫片调整。
.png)
本论文上述对转子的径向定位和平衡盘与推力盘轴向配合间隙的调整为创新改进的调整方法。使用百分表配合调整，将转子的轴向、径向定位均达到0.01mm精度，确保转子动静配合间隙均匀直观。通过在日常检修中实践调整方法，较大地提高了作业质量和效率。
参考文献：
1、200TSBII-J锅炉给水泵组安装使用说明书。郑州电力机械厂编制。
2、DG270-140B锅炉给水泵组安装使用说明书。沈阳航发创一机械制造有限公司编制。
3、石油、石化和天然气工业用离心泵。GB/T 3215-2019
4、化工机械维修管钳工艺。化学工业出版社，原学礼主编。
5、化工机器与设备。化学工业出版社，匡照忠主编。
