吴宏韶
广东省建雅室内工程设计施工有限公司 广东 广州510000
摘 要：诸如CAD等传统暖通空调工程设计软件在现阶段已无法令时代发展所需得到充分满足，同时也由于无法有效促进设计质量与水平令暖通空调工程项目建设发展受到严重制约。而BIM技术则能够促使暖通空调设计与应用得到的幅度提升，其不仅能够为相关设计工作带来极大便利，同时也能帮助工作人员有效决绝设计过程中所出现诸多问题。基于此，本文将主要针对如何在建筑暖通空调系统安装施工当中有效应用BIM技术展开探讨。
关键词：BIM；暖通空调；安装施工
在BIM技术在工程建筑中的应用中，关键点在于在早期设计过程中使用三维模型，以及选择和推广设计计划和方案。在大数据平台的基础上完成资源的交流和共享，促进空调的发展。空调安装项目建设的有关规定已得到充分满足，并对项目建设的全过程进行了多方面的监督。
1. BIM技术的定义和特征
1.1定义
BIM技术通常称为“工程建筑信息内容实体模型”。它的关键技术是参与工程建筑物的基本预制构件的设计元素，并针对其几何数据信息，物理特性和原材料信息内容执行数据处理方法。 ，以创建一个全面，通用和三维的数据库查询工程和施工信息管理系统。数据库查询是工程建设和暖通空调设计的基本实体模型。将来，新的项目参与者将以自己的工作为立足点，在数据库查询中插入和写入信息内容，并促进数据库查询实体模型满足不同的工作要求。必须注意的是，物理模型中每个组件和控制模块的基本参数不是单独的个体，否则具体的工程建设计划将没有一定的可行性分析，与协作有关的工作将涉及室内空间和逻辑性。协会。
1.2特点
通常，BIM技术具有以下特征：首先，数据可视化。使用此技术，可以完成三维和五维虚拟设计的完整数据可视化，并可以预测HVAC项目施工现场可能出现的问题。在施工现场，它可以用作主要参考。能够在一定程度上改善项目建设计划，进行项目建设管理方式的改革与创新。另外，BIM技术的5D和5D在一定程度上将3D模型集成到3D模型中。时间，周期时间的变化以及成本与价格数据库查询的有机结合，逐渐为建筑行业上，中，中，下游供应链管理中的项目服务；第二个是模拟。依靠数据建模，BIM技术可以帮助设计人员及时解决计划中的缺陷，并提高计划的合理性。三，可以改进。利用BIM技术创建的数据库查询实体模型可以将传统设计实体模型的缺陷防止到一定水平，从源头上保证设计质量。第四，图纸更加形象化，对建设项目具有关键的实用价值。由于BIM技术的应用，将二维图形转换为三维，5D甚至5D实体模型已成为现实。其独特的数据和信息兼容模式显示了关键应用，并为后续各个步骤的开发和设计提供了保证。
2. BIM技术在暖通空调设计中的优势
2.1设计方案具有很强的形象
BIM技术已经在建筑行业中取得了一定程度，其使用价值取决于将信息内容，数据，信息和记录整体上放入系统软件中，并将其转换为更可视化的建筑模型产品。这也适用于BIM技术在HVAC设计中的应用。中央空调设计数据信息的主要参数必须非常准确。二维技术的图纸设计已无法满足当前HVAC工程项目销售市场的要求，这严重限制了当今HVAC设计的图纸绘制效率。
2.2减少设计周期
传统的HVAC设计需要很长时间。实际原因是整个设计过程复杂，难以集成数据信息的主要参数。因此，中央空调设计的特定特性和可靠性只能在此阶段实现。使用BIM技术的优势取决于其集成整个设计过程并减少设计时间的能力。在实际应用中，BIM3D成像技术可以严格禁止整个投影过程，并在整个成像过程中具有更强的实际成像效果，可以防止其他问题，从而将设计效率提高到一定水平，并缩短设计周期。 [1]。
2.3减少维修次数
在HVAC设计的整个过程中，不可避免地会出现设计问题，从而导致整个设计过程中的返工。BIM技术应用的特点之一是可以改善设计方案，减少设计方案中的维修率，并完成HVAC的美观大方的设计。重新设计计划的直接原因是：设计计划存在技术问题，设计计划无法满足当今市场的需求，设计计划的成本过高以及设计计划的内部设计过于混乱（路线布局问题，管道步骤）。使用BIM技术可以操纵整个设计过程，并避免上述问题。 BIM的关键技术仍然是三维成像。删除整个设计过程中不科学的部分，找到基于成像技术的设计问题，并以多种方式进行调整以改进设计计划。
3. BIM技术在暖通空调施工现场的应用
3.1项目简介

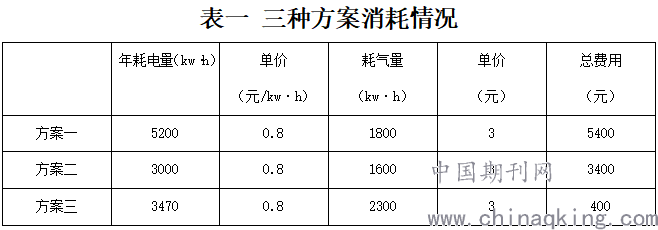

本文中的示例显示，新项目位于某个位置，并且属于办公楼商业综合体。总面积为49,312平方米。其中，地面共有三层。关键包括购物中心，房间中的商业街，健身俱乐部，主要玩家游戏，剧院和其他相关设备，本文的关键是以二楼为例。根据有关调查，当地办公楼的电价为每千瓦时0.8元，燃气的价格为每立方厘米3元，燃气的低位热值为30000KJ / Nm3。因此，本文明确提出了三套计划，主要内容和详细信息如表1所示。根据表一可以看出，第二套计划非常合理。因此，以下将以第二个方案为例，讨论BIM技术在暖通空调安装中的具体应用。
.png)
3.2准备
使用BIM技术时，应事先为员工做好充分的准备。这要求员工选择适当的手机软件。在此阶段，magagid和Revit-MEP是HAC施工现场应用程序的关键移动软件。这两种手机软件是为建筑师，设计师和其他人（特别是在工程机械和电子设备行业中）设计的。机电工程管线的全面布局也是BIM技术在HVAC工程施工现场的重要组成部分。因此，工作人员必须根据防腐保温工程的具体情况选择合适的手机软件。BIM技术在暖通空调项目施工现场的有效性。在HVAC建设项目中，BIM技术在机电一体化管道网络的原始建模和合理布局中起着关键作用。员工应在各个级别对数据和信息进行检查和验证的基础上，对影响点进行适当的更改，然后在协作小组的合作基础上绘制一张全面的BIM地图。 BIM技术在暖通空调工程建设中的应用关键是机电工程管道的全面布局。
3.3建立步骤
当员工准备就绪时，应使用BIM技术来运行HVAC的特定工程构造。关键包括以下许多重要方面：建模分析-管道系统软件建模-水系统软件和管道建模-审查，测试和认证摘要以及相关数据和信息的解析。同一工程大楼应选择自己的手机软件来整体规划其HVAC设计。在这里，我想介绍结合了实际和通用应用程序的魔术师手机软件。由于magicad软件具有很强的专业技能，因此必须对技术专业计划人员，技术人员和技术工程师进行操作。此外，magicad软件可以最大限度地利用CAD和审阅功能。因此，magicad软件在项目建设的实际总体规划中显得非常重要。例如，当房屋建筑完成房屋建筑信息内容的物理模型的总体规划的链接时，技术专业技术工程师将该软件应用于实际操作的整体规划。
3.4建模
工人应基于三维工程实体模型对工程大楼的特征进行详细分析，并继续改进供热和空调的设计。它是对合理的能耗分析人员进行综合分析，适当地控制HVAC系统软件总负荷并协助人员编写冷热压力报告的??专用工具。员工还应该模拟管道系统软件，首先创建HAVC系统软件的基础知识，以确保它具有某些机械设备功能；此外，基于自然通风的互联网和管道进行三维模拟仿真。在有效使用BIM技术的条件下，工人可以轻松地换岗。换句话说，在标记和测量管道工作压力损伤时，工人应严格执行相关的国家标准和标准。因为我国尚未制定相对规范和标准。国家标准和标准，国外国家标准再次可用。另外，管道通常具有较大的规格并且需要大量的三维空间，并且大部分管道位于工程建筑物的内壁和外壁中。员工还必须对水系统软件进行建模。这就要求工人进行基于冷负荷和热量消耗报告创建供暖系统的基础工作[2]。
3.5 BIM技术在暖通空调安装施工现场需要解决的常见问题
3.5.1工程图测绘工程
在绘制HVAC工程图的整个过程中，设计人员必须绘制HVAC工程泵和发电机组的运行图。在绘制时，可以使用BIM技术的数据库查询功能查找与空调单元各组成部分的主要参数和特性一致的原始中央空调组件，从而提高绘制到空调的高效率。此外，设计人员可以使用BIM技术在整个绘图过程中创建模型仿真。必须通过模型拟合设计来调整不同的HVAC工程设计，以使工程图设计更加科学和标准化。中央空调设计检查员还可以使用BIM技术查询物理模型的不同部分，从而可以更清楚地显示设计中的缺陷，减少工程图纸在整个施工过程中的变化，并加快设计过程。安装HVAC Rate [3]。
3.5.2规划方案辅助设计
将BIM技术应用于计划方案的辅助设计可以提高计划方案的合理性。在计划设计的整个过程中，设计人员可以使用BIM技术创建设计计划的模型模拟，并可视化每个设计计划。在比较的基础上，进一步建立了不同设计方案的可行性分析，然后从众多设计方案中选择最清晰，有效，经过科学研究和可行的设计方案。设计人员应注意方案的选择，对工程建筑物的地形，气候，地址等进行科学论证，作为设计方案的外部选择标准，并完成方案的专业化。 。此外，BIM三维成像技术可以模拟各种成像应用程序的设计结果。根据变量值的调整，可以对其具体应用特性进行仿真和应用，可以发现具体应用中的不足。此外，可以测试空气中组件的成本线，以防止在各个技术阶段产生系统漏洞。和疑难问题，然后根据消耗水平和使用期限计算成本设计结果[4]。
结语：
综合上文所述，近年来，BIM技术因其出色的可视性和强大的仿真功能以及在特定工程项目中的出色实践效果而被广泛应用于许多领域。暖通空调工程项目通常在整个设计过程中都很困难。如果不使用其他辅助测量技术，则很难完成设计升级。BIM技术的应用对于HVAC工程项目的设计非常有帮助。它不仅可以改善和改进设计方案，而且可以最大限度地减少工程预算，合理降低中后期的运行成本，最终达到环保节能的实际效果。
参考文献：
[1]刘阳. 建筑暖通空调设计中BIM技术的应用分析[J]. 建筑与装饰, 2019(8):54-54.
[2]卢丽, 宗通. BIM技术在暖通空调设计中的应用分析[J]. 绿色环保建材, 2019, 149(07):93.
[3]于昊. BIM技术在暖通空调设计中的应用探讨[J]. 建筑与装饰, 2019(09):27-28.
[4]孙勇. 探究暖通空调安装施工技术在建筑施工中的应用[J]. 建筑·建材·装饰, 2019(05):154,174.
