基于 BIM 理论的海洋工程集成管理研究

发表时间:2021/5/7   来源:《工程管理前沿》2021年1月3期   作者:张磊 秦宵翌
[导读] 当前海洋工程项目逐渐向国际化、集成化、信息化趋势转变
        张磊  秦宵翌
        上海外高桥造船有限公司   上海市  200137
        摘要:当前海洋工程项目逐渐向国际化、集成化、信息化趋势转变,然而国内该方面研究还较为有限。BIM在建筑行业的成功应用,为国内海洋工程全生命期管理提供了全新的思路。本文选取国际海洋工程项目常用的EPC/EPCI总包管理模式为研究对象,构建基于BIM的项目信息集成系统,并探讨系统实施问题,为今后大型工程项目管理提供借鉴。
        关键词:BIM理论;海洋工程;集成管理
        一、概述
        BIM按软件特征可分成两类:一是建模软件,包括核心建模软件、方案设计软件、BIM接口几何造型软件、建筑与结构设计软件、机电与其他各系统的设计软件等;二是模型分析软件,包括结构分析软件、施工进度管理软件、制作加工图设计软件、概预算软件、设备管理软件、可视化软件等。同时,借助IFC、IDM、IFD等标准可完成各软件间数据交换,发挥信息综合优势。BIM实施由低到高分七个阶段:3D设计、综合协调、4D与5D集成、组织优化、虚拟施工、自动化生产、项目产业链管理等。本文将从信息集成、过程集成、参与方集成角度,研究并构建基于BIM的EPC海洋工程项目集成管理模型(简称EDIS-EPC模型)支持多单位间协同管理。
        二、管理模型搭建
        海洋工程项目分为可研性研究、设计、采办、施工、投产、试运行六个阶段,EPC/EPCI工程总承包管理模式下,业主负责制定项目预期目标、功能要求和设计标准,并协调监理方介入项目过程管理;总承包方对整个工程过程负总责、对工程质量及所有专业分包人履约行为负总责。为此,构建EDIS-EPC系统时,要充分发挥业主方主导作用,统一信息标准,利用各方现有资源,做好信息级联,确保安全、准确、及时传输。EDIS-EPC系统由基于BIM原理的集成设计子系统及项目信息集成管理平台组成,各干系人系统网络架构采用物理隔离方式,并通过唯一的信息标准进行数据交换,从而在业主、承包商、供货商、监理机构等间形成一套基于网络技术的安全高效的项目管理服务链。

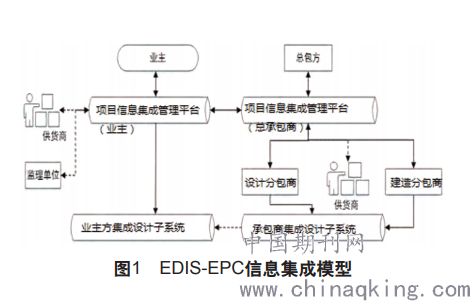

        其中,集成设计子系统作用是从各专业设计软件采集工程信息,完成信息关联集成与动态更新,并与项目信息集成管理平台集成,提供材料管理、设计校核、碰撞检查、设计/施工模拟等数据支持;项目信息集成管理平台承揽信息集中展示、收发文管理、日程管理、会议管理、工作督办、档案管理等综合管理职能。EDIS-EPC管理模型见图1。

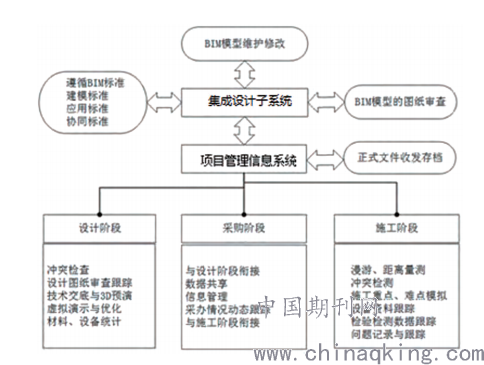

        EDIS-EPC模型实施将涉及各单位间网络集成、应用系统集成、专业设计软件集成等系统接口。国内外学者研究发现,各项目只有建立统一的工程信息标准,才能实现不同设计软件、不同系统、不同成员间的数据转化、提取、分类、存储和高效传输。各单位可结合企业标准、行业标准,根据设施特性,制定相应技术分册。海洋工程项目强调以设计为龙头,严格控制设备招标和采办程序保证设备质量和工程进度,合理安排建造、安装进度,确保交叉施工中的工程质量。引入EDIS-EPC模式,有利于提高整个项目团队的沟通效率,管理过程集成如图2。

        图2EDIS-EPC与原项目管理过程集成
        三、实例分析
        X油气田开发项目拟建设4座井口平台,该项目采用EPCI总包管理模式,具有工期紧,任务重,参建单位多、场地分散,预制设备多、人员流动性大等特点。施工时发现部分到场设备型号与需求不符,且各现场间业主与监理公司、总承包商,总承包商与设计分包商、建造分包商、安装分包商间沟通不畅,影响施工进度。项目成员通过头脑风暴分析并制定了改进措施,包括引入EDIS-EPC管理模式,通过可视化技术及虚拟办公提高沟通效率。本项目涉及异构网络集成及信息安全管理,通过对现场规模、网络状况、数据量、投资收益等的评估,最终确定硬件集成方案为:常设陆地现场专线接入,临时陆地现场Ipsec-VPN路由接入,海上部署临时微波应急通讯系统,各现场与总部设置视屏会议系统、电话会议系统。同时,为确保信息安全,业主与总承包商间采用防火墙+VPN技术,业主与供应商间采用防火墙+CA技术。

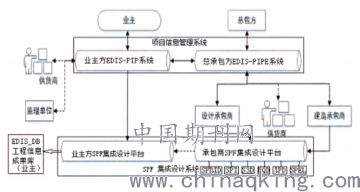

        本项目采用Smart Plant Foundation搭建集成设计子系统(简称SPF),应用IFC标准进行各专业软件与SPF系统的数据交换,应用XML标准进行Internet的结构文档交换,确保业主项目信息集成系统(简称EDIS-PIP子系统)与总承包商项目信息集成系统(简称EDIS-PIPE)对接进行项目组正式文件传输与管理,业主方SPF与总承包商SPF对接实现技术数据传输及方案联审,最终成果输出到工程信息成果库(简称EDIS_DB)集中移交。系统架构见图3。


        图3X油气田开发项目EDIS-EPC系统功能架构
        EDIS-EPC实施涉及多方协调,容易受各方管理理念、人员素质、IT技术水平、应用环境等多因素影响,应建立配套的管理制度,促进工作持续改进。本项目采用主要保障措施如下:项目前期业主与总承包方、供货商等就本项目引用的信息标准达成一致,并列入合同约束条款,强制实施。明确信息沟通渠道,即业主方对总承包商,总承包商管理各分包商。项目期间同步开展数据合规性审查,通过周例会等形式加强沟通协调,并将常见问题整理编制成应知应会手册。充分利用项目启动会等形式做好技术交流,加强各单位间设计对接。项目关键节点,安排现场巡检,进行问题排除。建立配套的IT管理程序,并做好信息专业队伍培养。
        实施效果:应用EDIS-EPC实现了图纸自动校核、3D方案评审,提高设计精度,并为材料精心化管理提供数据基础。
        项目期间,各专业人员利用EDIS-EPC进行设计质量管理,包括跨部门、跨现场、跨专业的技术文件联合审查等,系统动态跟踪各项问题处理情况、汇总生成统计报表,并提供系统预警。
        四、结束语
        EPC总承包项目具有项目整体经济性较高,业主易于控制、总承包商在项目实施过程中处于核心地位、承包商承担大部分风险等特点。应用基于EDIS-EPC管理模式,可加强多合作单位、多现场、多专业间沟通效率,有利于项目精细化管理与质量提升,可为今后工程项目数字化管理提供参考与借鉴。未来可将EDIS-EPC与电子签名系统集成,从而提高完工资料移交速度;同时由于EDIS-EPC的重要组成部分“集成设计子系统”为国外引进产品,需加强本地技术团队培养,支持未来智能油田建设。
        参考文献
        [1]陈华.海洋工程项目管理中的风险分析研究[J].中国石油和化工标准与质量,2020,40(19):61-63.
        [2]单红福.海洋工程建造场地分包商安全管理[J].中国石油和化工标准与质量,2020,40(18):86-87.
        [3]施炜.海洋工程平台建造数字化管理系统S-OEI[J].船舶标准化工程师,2020,53(04):61-64.
        [4]王金源,朱传超,高伟,王晓锋.海洋工程建造项目机械完工阶段管理[J].项目管理技术,2020,18(07):122-125.
        [5]杨阳.海洋工程项目中的变更管理[J].石化技术,2020,27(04):243-244.
