周健龙
广东威泰电力工程有限公司 广东佛山528315
摘 要：电缆敷设是电网施工中的基本项目,是电力工程建设的关键内容,关系着整个电网运行效率的高低。本文提出了技术创新，研发出一种适合在桥架上方便使用的新式电缆放线滑轮，提出利用此滑轮配合敷设机进行电缆敷设的施工新技术。具有节省人力成本、缩短施工工期的特点，而且在保证施工安全和电缆敷设质量方面也取得了很好的效果。
关键词：电缆敷设；电缆放线滑轮；施工新技术
引 言
本文提出的电缆敷设施工新技术，适用10kV 及以下所有电缆敷设工中，面对单、多芯电缆提升当中，有显著的质量保障效果，尤其在提升高度为25~240mm 2 、500mm 2 、630mm 2 时，其工作效率与质量表现最佳，而这些工作条件，是现代最为常见的电缆敷设施工要求。从性能优势上，此项技术可以最大化的提高设备利用率，值得在施工当中推广。
一、技术原理
1.1新式电缆放线滑轮的组装
本文所采用的新式电缆放线滑轮主要由1个大力钳、1个U型轴承滑轮、1根双头螺栓、4个螺母组成。结构分布上，大力钳顶部具有U型卡槽，内部安装了1个螺母；双头螺栓与U型轴承滑轮连接，整体结构为穿越结构，同时其中一端安装了1个螺母，另一端安装了2个螺母，且预留了一个螺母位；利用预留螺母位，将其安装在大力钳螺母位置。图1设备组成结构，图中1、2、3、4代表4个螺母。
.png)
图1新式电缆放线滑轮的组成
1.2技术原理
（1）通过使用电缆敷设施工新技术进行电缆敷设工作时，利用滑轮上的大力钳固定在桥架侧板上，此时滑轮刚好处于水平位（如图2所示）。根据电缆的大小按4~7m一个滑轮的间距合理布置，重则密布，轻则疏布。将电缆架在滑轮上敷设，减少或避免了电缆与桥架的接触，从而减少或消除了电缆与桥架之间的摩擦力。拖动电缆时，主要是承受滑轮轴承转动的阻力，此新式电缆滑轮其实就是一种省力装置。再根据电缆的大小、长短配合电缆敷设机使用，达到减小人力投入，提高敷设效率，节约成本的目的；同时电缆与桥架的接触减少，也避免了电缆外护套被桥架尖锐处刮伤、刮破的风险，保证了电缆敷设质量。
.png)

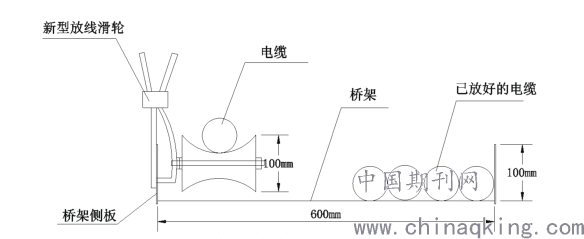

图2新式放线滑轮在桥架上使用（剖面图）
（2）根据不同的现场环境条件和电缆的长短、大小及电缆量，此电缆敷设施工新技术有以下3种方案。
方案一为最常规的滑轮配合人工敷设方法，即上述提到的，将电缆与滑轮连接，相应通过滑轮运动带动电缆进行敷设，直至达到另一段，由人工固定安装后即可。这种方法在传统电缆敷设当中同样存在，但当时因为设备问题，电缆敷设后的垂弧经常出现细微偏差，而人工很难对此及时发现，但在新技术条件下，则可以避免此类问题。
方案二为曲线电缆敷设方法，即面对电缆敷设区段中存在弯角的条件下，可以将本文新型滑轮与转角滑轮装置一同应用，相应结合人工来完成施工。具体来说，首先在安装滑轮时，需要确认转角滑轮的具体位置，相应将其安装在新型滑轮前方，此时新型滑轮带动电缆前往转角滑轮，人工将电缆固定在转角滑轮上，最终达到另一端，再次有人工安装固定即可。
方案三为全机械化电缆敷设方案，该方案与方案二的应用原理基本相同，对此本文就不多加赘述，而两者的区别在于，方案二当中的人工操作部分，完全由电缆敷设机代替，所以可以最大限度的降低施工对人工的依赖度，但其对电缆敷设机操作人员的专业水平有较高要求。
二、关键技术和创新点
2.1桥架敷设电缆技术
原来的桥架上敷设电缆施工全是人力施工，高处作业存在着很大的危险性，现在就不同了，有了电缆敷设施工新技术，电缆和电缆桥架之间的摩擦力就减小了，提高了工作效率。本文以传统10kV电缆敷设方法为例分析桥架敷设电缆技术的创新点。
10kV配电工程电缆敷设的方法在实际工程中我们采用的是一种或多种方式结合进行的电缆敷设方法。电缆敷设前，首先就要清理电缆敷设路径内杂物、积水等，确保敷设路径贯通，然后在合适位置放置滑轮，在放置滑轮时，滑轮安放的位置具有一定的间距，大约是 3m 到 5m 放置一个滑轮，对于需要转弯的地方，放置一个转角滑轮。最后架设电缆盘，但在架设过程中，必须要用专业的线盘支架，这样可以很好地让电缆盘离开地面。
创新点：（1）新式电缆敷设装置改进了传统的施工方式，加快了施工进度，减少了人工投入，对于电缆来说，也受到了很好的保护，避免了因为被刮伤造成的施工质量不合格的情况发生。（2）由于这种新式电缆敷设装置用的是大力钳，因此制作简单，施工成本低。对于施工项目来说，节约施工成本就是节约资金，就是最大程度获得利润。（3）施工方便：利用大力钳固定在桥架侧板上，使得施工空间加大，不占地方又加大了施工空间，可以说是一举多得。适用范围：电缆敷设施工是大力钳固定的，需要有固定的位置。因此，电缆敷设施工适合的是在桥架上敷设电缆的施工项目。
2.2新型滑轮设备
新型滑轮设备在电缆敷设施工新技术当中有着举足轻重的地位，所以在电缆敷设施工新技术应用评估当中，新型滑轮设备的应用表现应当列入指标体系。具体来说，相较于传统电缆敷设的滑轮设备，新型滑轮设备的结构更加简单，且不需要复杂的安装工艺，说明其便捷性良好；在成本角度上，新型滑轮设备简单的构造、低廉的材料，使其成本都低于传统设备；在工艺难度方面，新型滑轮设备安装流程简单，且方便携带、易于拆卸，所以其工艺难度低于传统设备。综上可见，本文采用的新型滑轮设备的应用表现，优于传统设备，具有较高的应用价值。此外，虽然新型滑轮设备只采用大力钳进行安装，但介于设备本身结构轻便，所以不会出现不稳固的现象。
三、与传统技术、国内外已有同类改进技术对比情况
3.1利用传统人力在桥架上敷设电缆
采用人工敷设，需要大量的人力投入，在人工成本日益上升的今天，使得电缆敷设成本也大大增加。而桥架布置的环境又错综中复杂，高空作业、受限空间等使行动受到制约，加之电缆需要过弯处比较多，给敷设工作带来许多不便之处，不仅工作效率低，施工质量与安全难以保证。
3.2国内外已有同类改进技术
①带挂钩的悬吊式滑轮，此滑轮需要桥架顶部有悬吊点，但沿桥架敷设方向很少可适合吊挂的吊点，而因为是挂钩式，敷设电缆时晃动太大，所以只能特殊情况使用，不能普遍使用。
②其他目前存在的多种桥架上使用的新式滑轮配合电缆敷设机使用，这些滑轮各种各样的造型都有，有大有小、有轻便有笨重，但都离不开利用螺栓固定，螺栓固定就算做到最便捷的方式，安装、拆卸都比较繁琐，都比不上大力钳固定快捷。因安装、拆卸都不方便，不能提高多大的敷设效率，所以也不适合普遍使用。
3.3利用此电缆敷设施工新技术在桥架上敷设电缆
此滑轮构造简单、容易制作、成本低廉、携带方便、拆装快捷。使用大力钳固定在桥架侧板，随处都是固定点，且牢固不晃动。可单独使用或配合敷设机使用，利用滑轮及敷设机支撑起电缆从而减少电缆与桥架的接触，减少电缆与桥架之间的摩察力，以及利用滑轮的省力作用，达到提高劳动生产率的目的；同时电缆与桥架的接触减少，也使电缆外护套避免被刮伤、刮破的风险，保证了电缆的质量、安全。
四、综合性表现
对于综合性表现来说，如果工程既需要质量高又要工期短时，而且工程范围又很广的时候，使用这种电缆敷设施工新技术成为我们所认可的方面。经过实践表明，通过使用这种电缆敷设施工新技术，在施工质量、人力投入和施工效率等方面上都取得了不错的效果。可以说是达到了资源利用最大化的目的。而且这种新技术对于施工时的环境要求不高，只要有着电缆桥架就能将这种装置安装上去。新式滑轮不同于其他电缆敷设新技术，电缆敷设施工是大力钳固定的，需要有固定的位置。因此，电缆敷设施工适合的是在桥架上敷设电缆的施工项目。目前，我们在电缆的建设上也进一步提出了新要求：人工的成本越来越高，企业要求的施工期限也越来越短、对于质量要求还要很高，幸运的是，此电缆敷设施工新技术能够很好地解决。为了满足新时代的新要求，能够合理利用这种装置可以说是非常智慧的选择了。总的来说，新技术应用前景极为广泛，应该说是可以在众多的电力施工电缆敷设工程上应用的。
五、结束语
作为新时期新时代的电力企业，在进行电力施工时必须要具有充分创新意识，将更多更好的技术开发出来并进行应用，提高施工效率节约成本，保证安全施工。在电缆敷设施工过程中，必须要做好准备工作，结合实际情况选择更好的解决方案。对于本技术来说，为电力施工电缆敷设做出一定的贡献就是这个技术可以被广泛应用的基础，严防施工中可能会出现的安全问题，保证安全性、可靠性，从而提升整个工程质量。
参考文献
[1]电缆敷设技术在电力配电工程中的应用研究[J].郑已龙.中国新技术新产品.2017(24)
[2]电缆护套环流估算公式的拟合及排列方式的优化[J].王永志,曹炜,梁海生,李帆.高压电器.2017(01)
[2]10kV交联聚乙烯电缆运行状态评估分析[J].杨颖,游蛟,贾志东,张雨津,陆国俊,范伟男.高电压技术.2017(05)
