一种关于人行天桥减振的颗粒阻尼器

发表时间:2021/5/7   来源:《工程管理前沿》2021年1月3期   作者:丁凯璇
[导读] 伴随着我国现代化的进程和城市的发展,人行天桥的建设需求也日益增长
        丁凯璇
        长安大学建筑工程学院,   陕西省西安市,  710000
        摘要:伴随着我国现代化的进程和城市的发展,人行天桥的建设需求也日益增长,呈现出复杂化超大化等特点,人们对人行天桥的使用年限,结构形式和功能提出更多更苛刻的要求,根据我国对人行天条的设计规范,对人行天桥振动时的一阶频率做出规定竖向振动频率不得小于3赫兹,行人正常步行频率为2.5赫兹左右,两者比较接近,容易导致产生共振,所以人行天桥的减振显得固然重要,也由此诞生了用于人行天桥的颗粒阻尼器。
        关键词:人行天桥,TMD减振,颗粒阻尼器
        引言:随着人行天桥的增多,人行天桥因共振而坍塌的事例也时有发生,人们对人行天桥的安全性也日益关注,因此人行天桥的减振越来越被看重。对于土木工程抗震领域包括人行天桥的减振,采用的阻尼器往往是TMD减振,来消耗能量,达到减振的作用。但是TMD减振存在诸多问题比如价额昂贵,安装不方便,施工困难能量转化吸收率低,减振频率范围小等问题和缺陷。
        颗粒阻尼器是一种新型的被动阻尼器,具有能量转化率高,安装简便,造价低,可靠度高,耐久性好等优点。但是在土木工程领域如人行天桥等方面,颗粒阻尼器应用较少,研制和开发简实用的新型颗粒阻尼装置已成为必然趋势[1]。
         为克服现有阻尼器的缺点,寻找到减振效果更好的阻尼器,本发明[2]将空气弹簧与记忆金属弹簧相结合,提出一种具有联动机制,相互作用相互反馈的阻尼器,利用粘滞液体和颗粒阻尼有效增强减振效果,并且此记忆金属空气弹簧颗粒阻尼器施工方便,造价低,能量转化率高,使用范围广。
为了简单清晰地阐述本发明所包含的技术方案,将从竖向剖面图进行阐述,但不仅仅局限竖向剖面图,相信对于本领域的学习工作者可以轻松了解到其他剖面图像,并了解其作用机理。

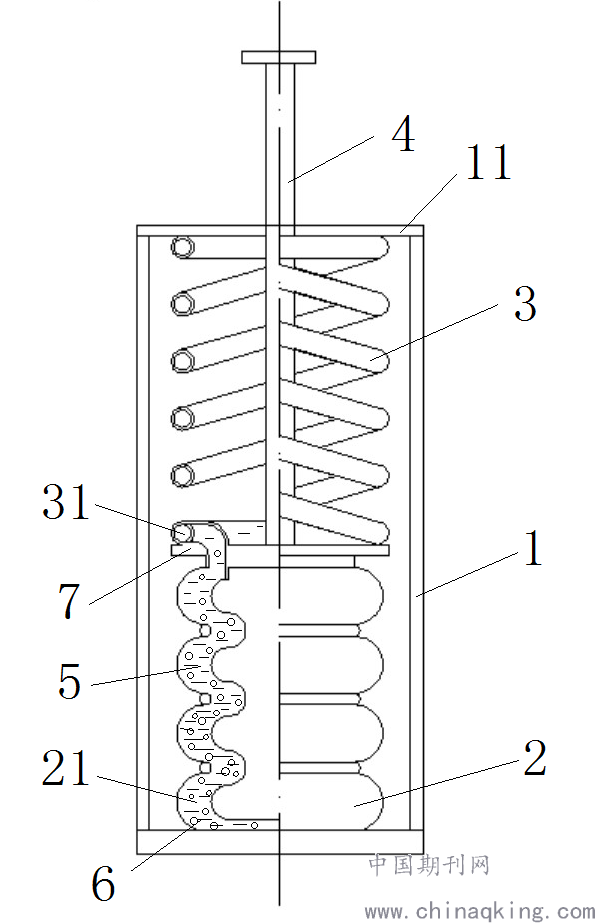

                  图一

参考图一,本发明提供了一种记忆金属和空气弹簧颗粒阻尼器,包括:图示1为套筒、图示2为内部有夹层的空气弹簧(夹层内含有粘滞液体及颗粒阻尼)、图示3为内部为中空记忆弹簧(中空腔内含有粘滞液体及颗粒阻尼)、图示4位竖直方向的活塞杆、图示5为粘滞阻尼液体,图示6为颗粒阻尼。其中,如上述内容空气弹簧2的夹层内和记忆弹簧3的中空腔内填充为粘滞液体5和颗粒阻尼6,上述记忆弹簧3位于套筒1的上部,上述空气弹簧2位于套筒1的底部,空气弹簧2位于记忆弹簧3下部,中间用金属板7隔开,记忆弹簧3与空气弹簧2连接,且记忆弹簧3的中空腔31与空气弹簧2的夹层21连通,内部含有粘滞液体5和颗粒阻尼6。上述竖直活塞杆4的一端由套筒1的上端伸入上述套筒1内,并与上述中空记忆弹簧3固定连接。
作用机理:当受到竖直振动时,活塞杆竖直振动带动记忆金属弹簧竖直振动,将记忆金属内粘滞液体压缩进空气弹簧中,并使空气弹簧产生压缩,空气弹簧产生向上推力,消耗能量,形成一个往复运动的循环。振动时内部颗粒阻尼相互碰撞,消耗能量。记忆金属弹簧和空气弹簧两者相互连接可以相互反馈,此外记忆金属弹簧与空气弹簧都为中空结构,内部粘滞液体与颗粒阻尼均可达到减振效果。

        此外,关于此颗粒阻尼器改进有以下措施:
1.在颗粒阻尼器中使用表面含凹陷颗粒。
优点有:颗粒单元为表面有均匀且密集的凹陷球体,颗粒材料为金属,凹陷增多增加了颗粒之间碰撞面积,扩大碰撞范围及方向,提高吸能率,。
2.将磁流变阻尼与颗粒阻尼器结合。
优点有:利用磁流变体的性能虽磁场改变而改变的特性,通过改变输入电压或电流,引起磁场变化,来带动颗粒阻尼器中金属颗粒的振动,达到减振的效果,提高能量转化率获得最佳减振效果。
3.用切割磁感线和含颗粒阻尼的弹簧来达到减振效果的新型阻尼器。
优点有:弹簧内部含有颗粒阻尼器,在减振过程中,弹簧和颗粒阻尼的碰撞以及弹簧自身的减振达到双重减振的效果,此外在弹簧两侧附加不同的永磁体,弹簧振动过程中切割磁感线,达到三重减震效果。
        4.考虑将SMA记忆金属与颗粒阻尼器相结合。
        优点有:SMA记忆合金的使用可通过控制温度来达到减振效果,可通过压电片将力信号转化为电信号控制温度,使SMA记忆合金因温度变化产生形变,带动颗粒阻尼器振动,提高颗粒阻尼器减振效果,来达到最佳减振效果,动能消化完后,SMA记忆合金可自行恢复至原状态。
        结论:
        通过改进颗粒阻尼器的结构形式,提高颗粒阻尼器的减振效果,大幅提高颗粒阻尼的能量转化,相比较于人行天桥传统TMD减振,优化了各项性能,还可应用于其他结构减振,比如高层建筑结构,大跨度结构,桥梁结构等其他土木工程抗震结构。
参考文献:
[1]闫维明 黄韵文 何浩祥 王瑾. 颗粒阻尼技术及其在土木工程中的应用展望[J]. 世界地震工程, 2010.
[2]傅博,武雅琳,吕熠城,杨宇航,丁凯璇,秦宇晓.?一种记忆金属空气弹簧颗粒阻尼器[P].?(申请号:ZL?202010405358.8)


【基金项目】本文系长安大学2019年度大学生创新创业训练计划项目,项目编号:S201910170226
作者简介:丁凯璇,男,出生年月:2000.05,学历:本科,长安大学建筑工程学院,土木工程方向。
