黄超
上海京大置业有限公司 上海 201800
摘 要：在当今我国建筑业快速发展的时代，工程建设施工技术受到了社会各界多方面的关注，应用科学信息技术，来优化建筑机电安装工程施工效能，已经得到非常广泛的应用。对于BIM技术在建筑机电安装工程施工中的应用，可以为建筑机电设计和施工建立相应的模型，从整体上提高施工管理的有效性，并有效降低施工成本。同时，对建设项目的整体质量和顺利实施起着重要作用。
关键词：bim技术；机电安装；BIM模拟；
中图分类号: 文献标志码: 文章编号:
Analysis of the application of BIM technology in electromechanical installation engineering
HUANG Chao
Shanghai Jingda Real Estate Co., Ltd. Shanghai 201800，China
Abstract: In today's era of rapid development of China's construction industry, engineering construction technology has received attention from all walks of life, the application of scientific information technology to optimize the construction efficiency of building mechanical and electrical installation engineering, has been very widely used. For the application of BIM technology in the construction of building mechanical and electrical installation engineering, the corresponding model can be established for the design and construction of building electromechanical engineering, which can improve the effectiveness of construction management and effectively reduce construction costs. At the same time, it plays an important role in the overall quality and smooth implementation of construction projects。
引言
现阶段在机电安装工程当中，建筑施工管理是非常重要的环节。新的电机在运用到工程之前，一定要有一个合理的方式来对相关的数据进行研究，对资金的使用和每一环节进行调节控制。不过，在提升建筑机电安装工程施工管理技术效率的时候，还是会受到一些影响，存在着很多的问题，导致这项管理技术无法得到应用。要想有效地解决存在的这些问题，提高工作的效率就成为了现阶段施工管理工作中的重点。
1.机电安装工程的特点
机电安装工程的定义比较普遍。这项工程主要包含了设备、通风、消防等。机电安装工程要从采购进行，对于机电设备的安装和操作都非常重要，这样才可以充分使用建筑的相关功能。机电安装工作在建筑施工中是不能缺少的一项，它的工作时间主要会在建筑工程竣工之前和对建筑装修之前，机电安装工作在整个工程中起到了很大的作用。所以，企业在进行施工的时候一定要保证质量。
2. 影响提升建筑机电安装工程施工管理技术效率的原因
建筑机电安装工程施工管理技术是整个工程安装的主要方法，经过审查造价的预算才能合理的预防工程超出成本的情况，影响提升建筑机电安装工程施工管理技术效率的原因主要有四点：
2.1建筑机电安装工程施工管理技术的相关资料不准确
在对建筑施工工程正式进行机电安装之前，一定要收集多种相关的资料信息，收集资料是非常重要的一个步骤。只有收集完相关资料之后，机电安装人员才会对相关工作有初步的了解，并且进行设计规划，这样才可以确保机电安装工程可以顺利进行。因为建筑机电安装工程施工还存在着一些问题，所以，相关人员一定要对建筑机电安装工程施工进行不断的改进。
2.2审查工程没有达到标准，缺少有效地方法
在对整个工程进行审查的时候，一定要在工程开始前对其进行规划，只要这项工作可以顺利进行，才可以保证建筑机电安装工程施工管理技术的应用。除此之外，因为这一项工作主要是需要相关人员进行审查的，所以，要求了负责审查的人员一定要有过硬的专业技能和组织，不过，在正式开展工作的时候，经常会缺少相关的技术员工，也就导致这一项工作无法顺利进行，使效率下降。
2.3建筑机电安装工程施工管理技术中出现误差
审查这项工作是建筑工程施工的所有环节中最依靠人来进行的，现阶段这一方面的技术发展的还较慢，无法进行有效地融合，提升不了工程的效率。这一部分工作最容易出现的问题就是建筑行业谎报的情况，而且情况较为严重，相关人员无法清楚的了解这项工作，导致会出现成本花费大等情况，这也就使建筑企业资金上面出现问题，导致之后的工作无法进行，严重影响了建筑机电安装工程施工管理技术的应用。
2.4建筑机电安装工程施工管理中工程费用计算不严谨
建筑机电安装工程施工管理中对于整个工程费用的计算也属于很主要的一环节，导致很多方面的工作都无法进行。工程费用计算的工作，一定要根据相关的规定以及国家的标准，在将建筑机电安装工程施工管理工作中结合特色进行，在制定出一个满足相关要求的标准。
3. BIM在机电安装工程施工管理技术的应用
3.1传统的施工工艺一般是对设计师提供的二维蓝图进行详细解剖、分析，按照施工规范及设计说明对地下车库内的综合管线进行排布，按“小让大、无压让有压”的原则排布，在排布过程中根据施工图纸找出管路走向较为复杂的位置绘制剖面图。这种方法对管线的调整困难，很难做到面面俱到，对技术人员要求较高，如需有扎实的技术功底、空间思维能力强以及丰富的工作经验，另外，工作量较大，指导施工较难。
3.2为解决上述难题，利用BIM绘图系统绘制三维立体图形，检查各个系统的管线有无碰撞，确定各系统管路的标高位置，设备管线之间以及设备管线与结构梁柱之间的位置与标高冲突的问题可直观反映出来，同时在满足验收规范的情况下，尽量抬高管线的安装标高，以保证吊顶净空;对于大型的地下车库按照传统深化设计很难实现设备及管线的综合、合理排布，因此就需要能反映出具体的三维效果图来指导施工。以嘉定新城复华园区06-01地块项目为例。
a.项目概况：
嘉定新城复华园区06-01地块总面积约72000 m2，地下一层，地上6栋11层，2栋18层，地下车库总面积19209.8m2，其中机电安装部分包含1座生活水泵房、1座消防泵房，涉及专业工程有给排水、电气、消防、智能化、暖通等工程。
b、地下车库综合管线分析
1)先根据设计蓝图对地下车库采用BIM软件进行全面系统的绘制，现以地下车库为例具体介绍BIM软件的使用情况。地下车库总面积19209.8m2，其中机电安装部分包含1座生活水泵房、1座消防泵房，涉及专业工程有给排水、电气、消防、智能化、暖通等工程，对各组成部分的BIM建模绘制如图1。
.png)

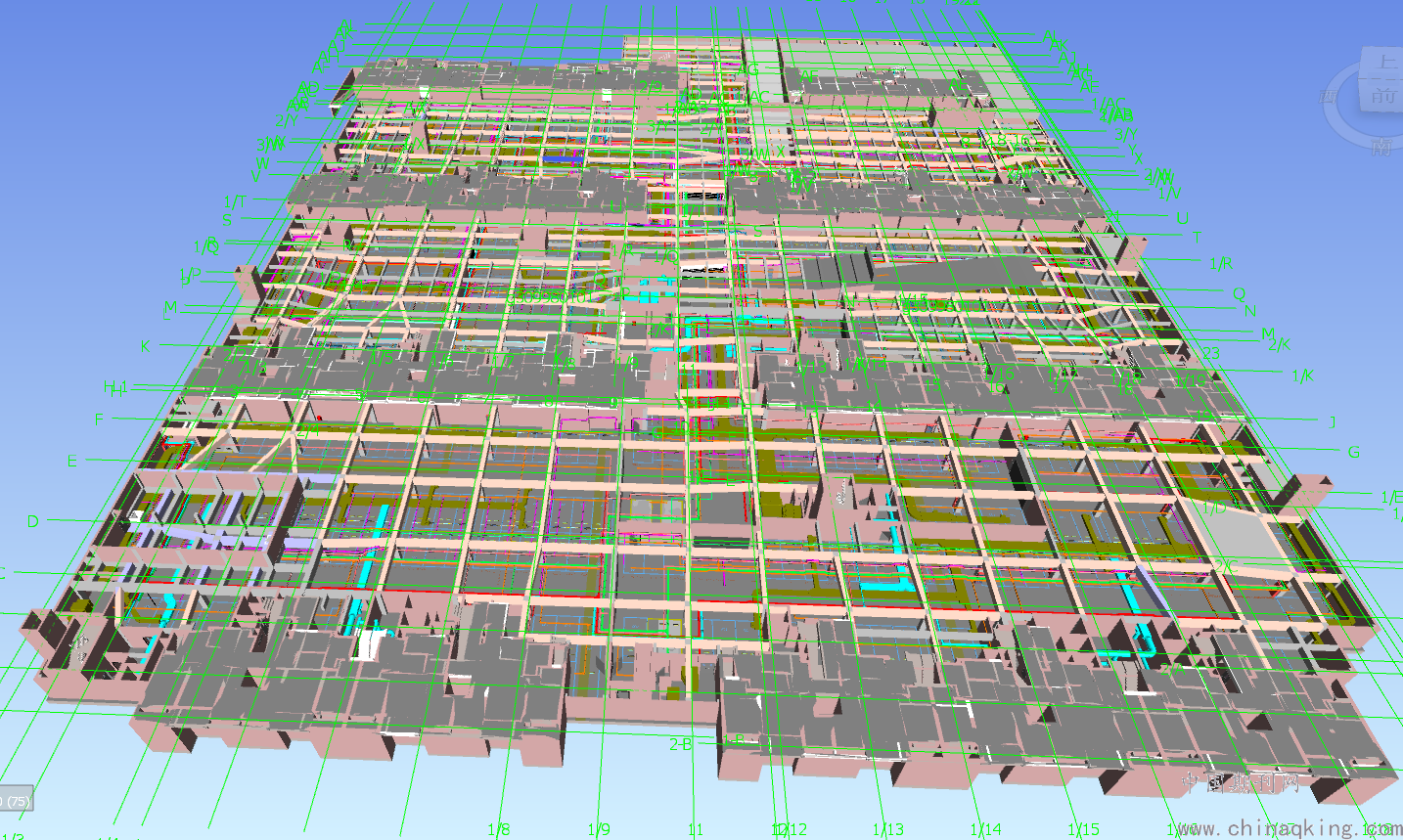

图1地下车库BIM模型
2) 根据地下车库对净高的要求，地下车库净高最低点不得小于2200mm，运输通道净高2700mm，绘制净高要求图纸详见（如图2）；然后根据地下车库净高要求通过采用BIM软件对地下车库进行净高进行分析（图3），根据分析结果进行地下车库综合管线调整；使地下车库的管线走向及高度符合净高要求；
.png)

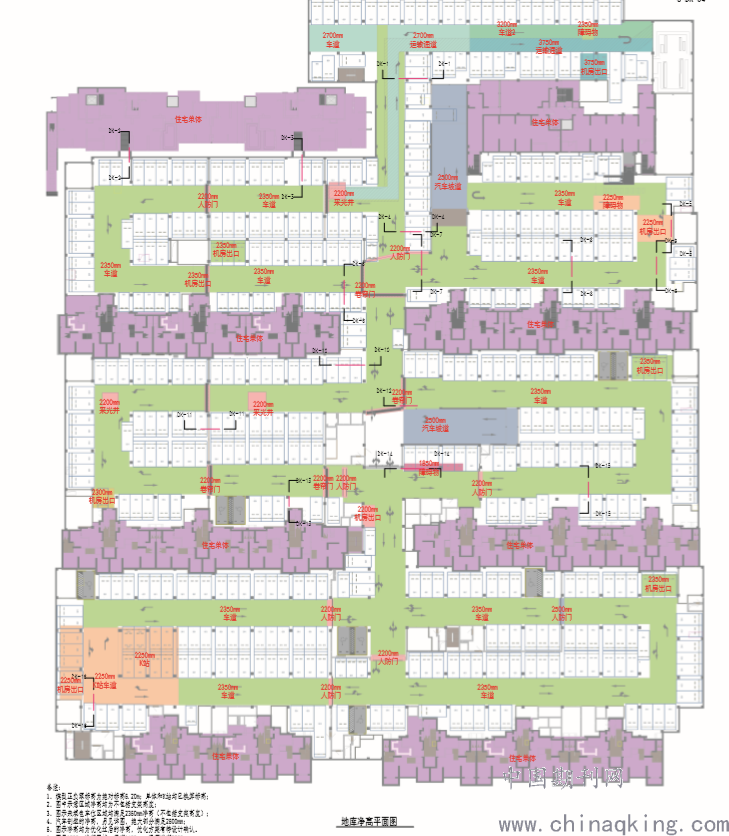

图2地下车库净高平面图
.png)

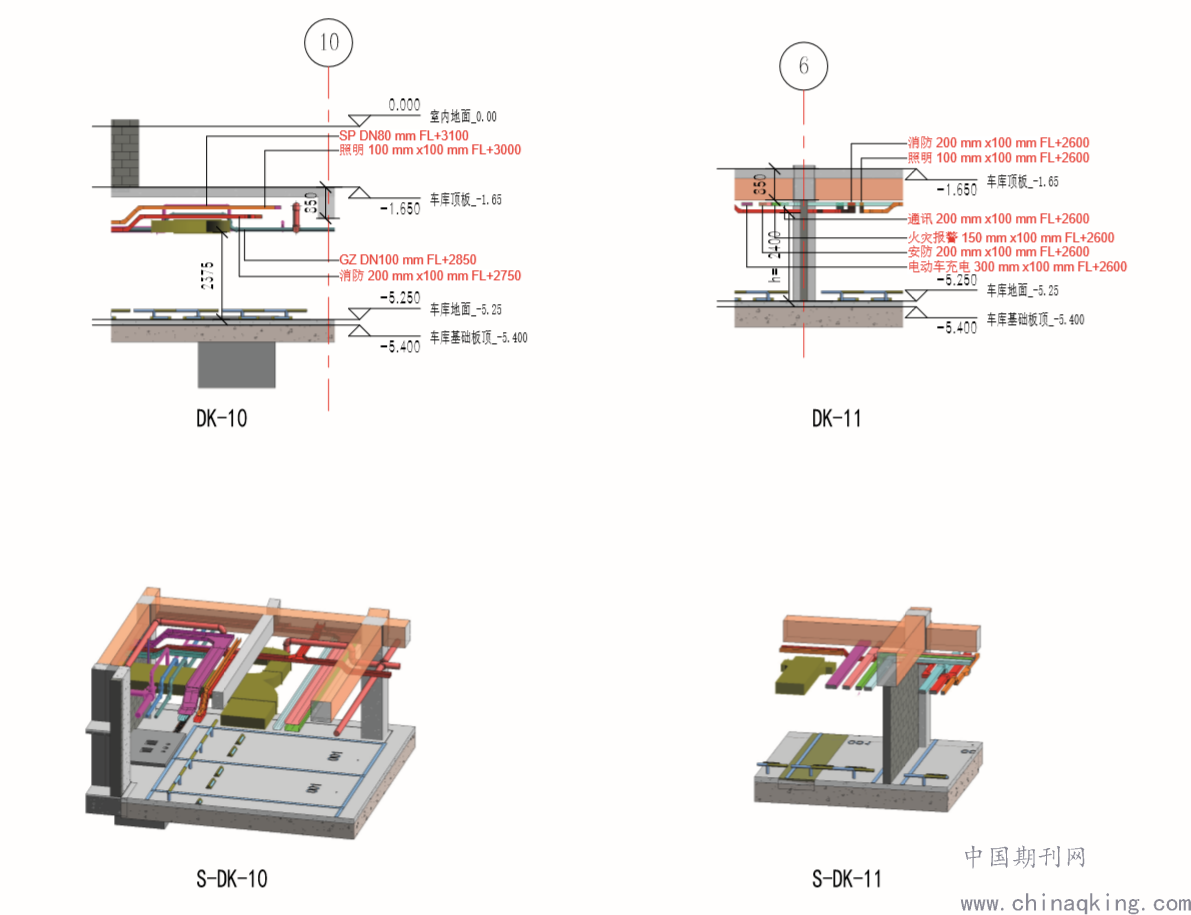

图3净高分析示意图
3)根据净高的分析结果，形成碰撞冲突报告，冲突报告报送建设单位及设计单位，设计单位给出相应的调整意见后，然后根据报告内容，进行地下车库综合管线优化；最终可以使在地下车库综合管线可以在施工前规划好走向，从而可以使施工进度及质量得到保证，更加高效；
.png)

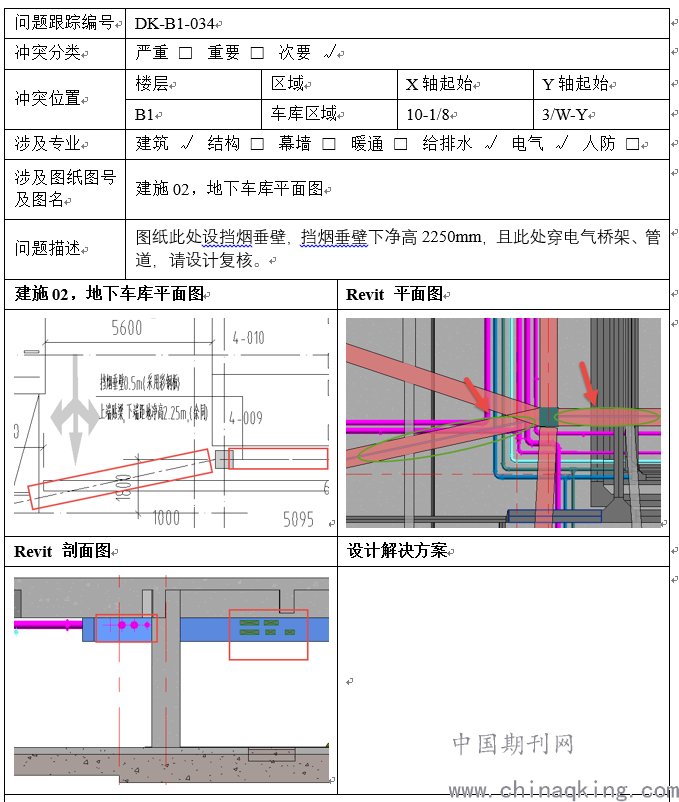

图4冲突报告
c、进行可视化交底
在针对地下车库设备机房、生活水泵房以及地下车库施工时，以往因前期没有考虑到各个专业的管线走向，各做各的，对地下车库净高未完全把握，对其他专业的管线考虑不完善，从而使施工过程中出现返工，造成施工成本的浪费，因此采用BIM软件绘制综合管线三维图纸，对各专业的施工人员进行施工技术交底，使用BIM技术，实现三维技术交底，平面图与三维模型对照，更加直观的实现技术交底；更加有效的保证了施工质量；
d、合理规划材料，做好管线预制
为了可以更科学的进行材料管理，优化材料的采购和库存，根据管线综合图纸，以及BIM三维可视图，可以测量出精确的管线尺寸，所以将管线进行工厂化预制，大大的提高施工工作效率，加快了施工进度，根据合理的管线布局，减少了施工中的避让、变更。
4. 在机电安装工程中bim?技术的具体应用分析
1）通过bim?技术进行物资设备管理
项目部技术员能够以工程进度需要、不同的系统和区段等为根据，利用三维模型将实物工程量快速的计算出来，这样就可以保证材料管理实现精细化，同时还可以将准确及时的数据支撑提供给材料设备采购计划的制定工作。而项目部则能够以bim?系统计算出的事物工程量等为根据采用限额领料的制度，对现场材料进行管理
2）通过bim?技术进行动态设备管理
在机电安装工程项目成本管理中bim?三维模型中的工程量属于一项基本的依据，一旦在工程中出现更新，这时候技术人员只要对三维模型中的构件参数进行改动，这样项目的工程量也就可以实现相应的变化，而项目人员则可以以更新后的三维模型为根据动态的管理工程的成本。?
3）通过bim?技术进行施工管理
可视化的3D建模。可视化技术有利于开展技术交底工作，将不同步骤和工序之间的复杂处交叉位置的作业情况直观模拟展示，通过BIM平台进行图文说明，这样能避免全部看平面设计图，可能有一些交叉位置不容易把控的问题，同时也降低了作业人员的理解难度。BIM相较于其他的建筑软件也有很强的竞争优势，可以做到从2D图纸转3D的效果。可视化的BIM3D建模贯穿于建筑工程的整个生命周期。为了满足设计要求，BIM建模的精度将不断提高。根据这些步骤，模型的精度不断提高，并表达了整个建筑类型分析的建筑质量。
3.结束语
本文对在机电安装工程中bim?技术的应用进行了分析和介绍，通过对bim技术的应用能够使机电安装工程施工获得非常好的效果。首先针对地下车库综合管线分析，解决了地下车库净高问题，以及各专业管道的碰撞问题进行分析解决；目前bim技术得到了越来越广泛的应用，并且在机电安装工程项目中发挥了越来越重要的作用，已经变成了机电安装工程施工的重要辅助手段。
