摘要:近些年,受我国高速发展的影响,带动了我国电力行业的进步,现阶段,我国工业用电和居民用电规模日益增大,变电设施的规模在不断提升,变电设备故障也日益频繁,影响电网系统的正常运行。而红外测温技术在故障检测中有着较强的优势,可以快速准确地发现变电设备中存在的缺陷,提高变电运行的安全系数和工作效率。基于此,概述了红外测温方法及影响因素,详细论述了红外测温技术在变电运行中的应用,以提高变电设施故障检测效率,确保变电运行的可靠性和安全性。
关键词:红外测温技术;测温方法;影响因素;变电运行;应用
引言
设备状态检修近年来在我国电力领域推广开来,电力系统的安全稳定因此得到了较好保障,但变电运行工作面临的一系列新的挑战不应被忽视。为保证红外测温技术较好服务于变电运行,正是本文围绕该课题开展具体研究的原因所在。
1红外测温技术的优点
此技术可针对常规运作着的电力配件展开检测,在断定情况下还能检测设施。其识别的依据是变电配件展现出的变化温度,不必实际碰触,便可测定各个时期的温度转变,保证准确操控。装备单独运行,不需要配置其余的监测装备,不依赖协助讯号,其自身就具备着专门的此种辐射装备,实时测定结果。伴随电网已有的范围延伸,使用测温难以满足已有的测量水平。红外测温技术是一种新兴的作业手段,其针对范围中的诸多电网,能一同展开检测。将测定完的变电问题设置成正确图像,化简其余作业。伴随计算机利用率的提升,诸多行业均无法缺少此技术的撑持。红外技术结合了原始的图像鉴别,日后数值处置。针对收集结果,检查变电轨迹中的困难,有助于日后防范。自原始的状态监督,转变成随时状态下的管控维系。红外测温测温技术管理现场范围的全部设施,利用具体性的维修措施,保证设施顺利运作。其提高了之前的准确性质,增加运维范畴。图1为原理图。
.png)

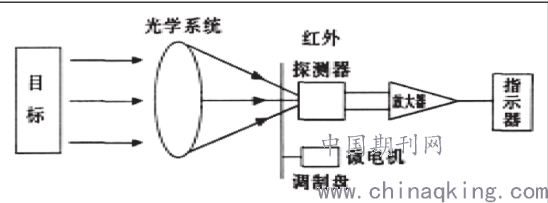

图1红外测温技术原理示意图
2红外测温技术在变电运维工作中的具体应用
2.1红外测温技术对变电运维工作质效提升
在进行设备的运维检修期间,通常都会遵从五通运维理念,主要是通过无人值班的方式和单表记录运维信息的方式来进行设备运维管理。将红外测温技术运用到运维工作中。运维工作安排时将围绕着设备开展,做好设备的巡视工作,并通过红外测温技术对设备进行带电检测,完成设备的维护以及定期轮换。而一个操作班将负责对10~20个变电站进行运维管理,并且依据变电站本身的等级和重要程度来设置不同的运维任务,做好运维指标设计,从而展开周期性运维工作。如果运维任务中有特殊的情况,则需要填写具体的设备信息,并直接派发到对应的运维人员手中。在该种运维管理模式下,红外测温技术起到了很好的基础支持作用,不仅变电运维工作质量能够有所提升,其工作效率也会明显提升。
2.2在隔离开关发热故障检测中的应用
隔离开关是较为常见的变电设备,直接暴露在空气中,在长时间与空气接触中容易发生氧化,且经过长期频繁使用,隔离开关会受到一定的磨损,形成电阻,且随着电阻的增大,隔离开关发热现象越明显,严重影响了变电运行的安全性。红外测温技术能够对隔离开关运行状况进行准确检测。例如在某变电站隔离开关过热故障处理案例中,变电站日常巡视进行定期红外测温,运行人员发现隔离开关A相温度异常,通过测温图谱比较分析发现:A相最高温度为110℃,B、C相温度为54℃,环境温度为32℃,其中动静触头结合处温度最高,初步可判断为触头接触不良引发的发热故障。通过停电检修,发现触头表面氧化情况十分严重,导致触头电阻增大,进而引发隔离开关发热。对此情况,应及时清理触头锈蚀部分,严重时进行更换,通过红外测温复测,设备恢复正常运行。
2.3运用在维修状态
变电监测现阶段一般利用状态检查,其具备良好的应变性,不但能提升作业速率,减小作业时间,而且还能降低断电影响,但是这些一定要率先判断出待测设施的要件情况。因为一般运作的变电要件均自带电荷,难以高效掌握设施的内在情况,所以状态鉴别与获得的讯息有着密切的联系。传统检查过程中,间接讯息一般包括在相应的自动装备里,经过检查问题记载,同样能了解不足和漏洞,然而利用此种形式同样具备弊端,例如在线监测时一定要配备大量的弱电、强电设施,测定设施的绝缘情况时,也无法展开准确的配合。
2.4故障产生预防中的应用
基于观测到的数据,红外测温技术的应用开展精准的数据分析,变电站的检测可由此获得更为准确的分析结果。在变电站的检测工作中,很多异常情况在短时间内不会引发故障,但随着时间的推移,这类异常很容易最终引发故障,而由于传统的检测方法无法有效发现这类异常,这种传统检测的盲区往往会直接影响变电站的安全稳定运行。在红外测温技术支持下,很多异常情况均能够在引发故障前被检测出来,隐患可由此做到及时排除,各类故障的预防可获得红外测温技术提供的有力支持。
2.5在高压套管故障诊断中的应用
高压套管受材质、结构、工艺以及外界环境等因素,在负荷电流和瞬间短路电流的影响下,容易造成高压套管故障,进而引发电力事故。为提高供电系统的安全性,需对套管进行预防性试验,但是在预防性试验中必须停运主设备,不仅会降低设备运行的可靠性,还会因为受设备运行方式的限制不能及时对套管进行预防性试验。随着红外测温技术的广泛应用,可以有效解决预防性试验存在的问题,实现带电检测,提高工作效率。例如在某220kV变电站,运行人员在对变电设备的巡检、红外测温工作中,发现2号主变B相本体高压套管顶部油位计指示位置明显低于其他主变本体,立即对2号主变高压套管进行红外成像测温,发现上端部位出现明显温升断层,上层温度为20℃,下层温度为24℃,温差为4℃。通过停电利用红外测温技术对2号主变高压三相套管的温度值进行测试,发现A、C相套管温度正常,而B相套管温度出现明显断层现象,断层在套管1/2处,且下部温度高于上部温度4℃,根据B相套管温度断层位置且套管外部不存在漏油问题,判断该套管内部存在渗油现象。为此,将B相套管拆卸,发现套管内有几处裂纹,且裂纹处有油不断渗出。通过更换套管内部结构,提高套管的质量。
结语
综上所述,对于变电运维工作来讲,红外测温技术占据非常重要地位,电力企业工作人员需要重视该种技术的应用,并且提升对红外测温技术的操作能力,确保不会出现操作失误的情况,避免人为因素而出现的检测偏差。对红外测温技术的原理及具体应用展开分析,能够明确变电运维工作中红外测温技术的优势,期望能够对该种技术进行宣传和推广,促使电力系统运维工作效率得以提升。
参考文献:
[1]刘瑞龙,左少峰.在变电运维中红外测温技术的应用[J].百科论坛电子杂志,2019(10).
[2]张德坤,刘辉.红外测温技术在变电运维中的运用探讨[J].名城绘,2018,000(012):1-2.
[3]郑勇强.变电运维中红外测温技术的应用研究[J].科学与信息化,2019(23).
[4]孙怡,王烨．用红外热像仪与红外测温仪诊断电气设备故障的对比研究［J］．红外,2015(8):28－33．
[5]陈定辉．论红外测温技术在变电运行中的应用［J］．电力建设,2014(23):91－92．
[6]洪林.红外测温技术在变电运维中的应用及注意事项 [J].计算机产品与流通,2018,10:127.
