摘要:桥梁预制中的预应力和张拉强度问题现已对桥梁施工产生严重影响。在施工预制小箱梁中,智能张拉技术的应用提高了张拉力精度,人为误差的减少或消除,从而对建筑结构提高了其稳定性。
关键词:预应力;小箱梁;智能张拉
随着技术进步和经济稳步增长,运输基础设施越来越受欢迎,架设桥梁的地理条件也越来越苛刻。为此,预应力桥梁施工得到广泛应用,跨越能力强、施工简便性和良好维护性等优点。研究表明,预应力技术不仅能保证结构中的高承载能力,还能防止混凝土施工中的裂缝,延长桥梁结构的寿命,提高其耐久能力。但是,预应力收缩徐变和松弛等问题对预应力结构实际运行过程中预应力设计目标的实现有一定影响,因此需要对预应力张拉系统进行控制。预应力是桥梁施工不可或缺的组成部分,其特点是工序多、技术内容和操作难度。因此,必须建立有效的预应力梁系统,以确保桥梁工程的性能。
一、智能张拉原理分析
不同于传统的人工预应力张拉,智能张拉是一个及其复杂的系统包括数字控制、信息处理、无线传输、采集数据技术和张拉传统方法。智能预应力张拉系统实现了预应力工业智能控制、规范化、智能化、自动化预应力,提高了施工预应力质量。智能张拉根据其功能的要求,(见图1)主机、千斤顶、压力、测量传感器、程控软件和传统拖张拉设备组成该系统。
.png)

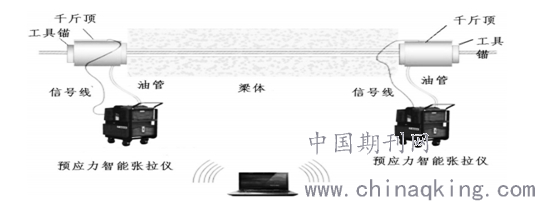

图1智能张拉系统组成
根据图1和张拉控制指标,智能张拉预应力系统主要目标是应力控制,伸长量是检测的目标。该系统中千斤顶压力参数和钢丝绳延伸数据通过传感器,然后实时返回数据以便分析泵单元准确无误。同时,系统可以在指定时间同时控制各种设备,将张拉过程自动化与预应力张拉同时控制。详细的控制过程在图表2中描述。
.png)

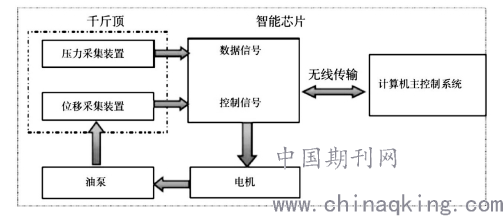

图2智能张拉系统工作原理图
如图2所示,通过智能芯片连接智能张拉系统到计算机的主系统连接到千斤顶张拉系统,通过传感器收集张拉数据,通过智能芯片将其发送主控制系统,并控制智能张拉系统双重控制,控制张拉过程,调整其精度。
二、预应力智能张拉技术在预制小箱梁施工中的应用
1.为张拉施工做好准备。(1)准备。在张拉施工之前,应在限位板安装两端小箱梁梁体,保证其安全性。钢铰链和锚安装时,应对锚具周围的混凝土和水泥浆清理,以避免不够紧密地贴合在锚垫板上,钢绞线与锚具编号相匹配,以避免误差。然后安装该夹片将其固定套管中。安装完成后,可以连接到计算机以同步数据并对每个千斤顶的编号检查。安装完成后,转到相应的主界面,并在输入电压张拉参数,以准备智能张拉操作。(2)安装张拉设备。张拉设备安装是张拉智能化建设的重要组成部分。预制小箱梁的根据其设计要求,只有超过设计要求的85%混凝土强度,且浇筑混凝土时间超过7天时,才可以张拉施工。此外,在张拉正式实施之前,必须做有关构件回弹试验。通过将测试组数据与控制组比较数据,设计一旦满足规范要求,即可立即张拉作业。安装千斤顶之前,必须先安装钢绞线、锚具和工具锚。钢绞线安装时,应确保张拉长度,同时满足钢绞线预留长度要求。锚具安装时,应将其放置在锚垫板限位槽中,并用夹片固定。这样可以在张拉时提供良好的安全性。(3)施工张拉。施工张拉前,必须在有关人员面前检查报告,然后,张拉控制启动按钮,发送信号。当收到信号的智能张拉仪时,它控制千斤顶。施工同步对称张拉。在施工过程中,分为三个阶段:10%、20%和100%,每个阶段生成的数据均实时存储,例如各阶段张拉后活塞伸长值、伸长值和实际计算误差,测量数据由智能张拉系统在运行过程中自动验证。如果误差区域±6%,将自动发出警报并停止张拉操作。问题解决后,可以继续张拉。
2.智能张拉过程中的质量保证措施。由于技术的应用很难掌握,因此需要进行特殊的控制,否则就难以实现预应力。在实践中,需要了解检查的形式,以便通过预应力材料等措施实现对设施、施工人员和质量的适当控制。质量控制取决于预应力方法。因此,有必要明确界定操作、标准和控制措施。
3.智能张拉安全预防措施。安全对整个建筑有的影响。在实践中,控制结构和工艺类型必须满足特定要求并设立隔离带。此外,工作人员必须对应用体系进行控制,派遣工作人员进行现场监测,以确保张力控制有序进行,确保起重千斤顶装置的稳定性,避免受力不均衡等,分析控制结构,避免锚具损坏或应力断开。
4.控制张拉质量。首先,预应力管道的位置是严格按照坐标确定和固定的。通常由校准杆固定。当预应力管道与钢筋相交时,必须调整钢筋位置以保持管道的位置不变。然后,必须在混凝土中密封波纹管,以防止管道堵塞在水泥浆。最后,应严格按照设计规范和实施同步、均匀、对称张拉流程设置张拉顺序,以确保箱梁各部分的均匀受力和安全性。
三、智能张拉系统使用、维护情况
1.从张拉入手。智能张拉备的首次使用是在现场技术人员的指导下进行的,工程技术人员和操作员熟悉智能张拉技术和操作规则,以满足智能张拉系统的所有操作要求,工程技术人员独自执行智能张拉工作。
2.维护设备。派遣技术人员管理维修保养设施,张拉夏季施工时,保护设施免受阳光或降水的影响,尽可能避免高温,安排上午或晚上作业,在不使用时对设施进篷布遮盖或搬迁到仓库,确保桥梁施工的准确性和使用寿命,预应力重要组成部分是预制小箱梁施工,桥梁施工质量张拉工序施工质量直接决定。
智能张拉技术是一种高度精确可靠的技术,采用预应力作为控制标准。采用伸长量误差作为验证指标,通过计算机技术有效地解决误差,提高张拉精度。智能张拉技术在预制小箱梁施工中的应用应利用技术优势,确保张拉的准备和质量控制,提高其施工质量。
参考文献:
[1]兰江.预应力小箱梁台座优化设计及预制技术研究[D].重庆:重庆交通大学,2019.
[2]王玉.预应力智能张拉技术在预制小箱梁施工中的应用[J].国防交通工程与技术,2019,13(1):78-80.
[3]李江.智能张拉系统在预制小箱梁施工的应用研究[J].建筑技术开发,2018,45(5):93-95.
[4]秦国.数控技术制作预应力小箱梁施工关键技术研究[D].天津:天津大学,2019.
