中国水利水电第十四工程局有限公司 云南省昆明市 650000
摘要：随着我国经济社会的不断发展和进步，我国的城市建设的水平也越来越高，对地下管道的修复水平也在不断的提高。管道的修复采用非开挖修管和换管技术，大大降低了对城市综合交通的干扰，施工速度快，不仅对环境破也没有影响，而且对人们的正常生产、生活等也没有任何影响和干扰。而修复后的管道检测与验收工作，便成为保证管道质量必不可少的一环。本文以东莞市桥头镇桥头污水处理管道工程为例，对树脂修复处理后的管道，增加CCTV检测手段，调查工作范围内截污主干管的运行情况，查找管道可能存在的结构性损害、功能性缺陷，并对缺陷或者破损位置进行分析评估，提出相关修复的养护建议和修复方案，供公司参考和学习。
关键词：树脂修复；处理；验收
1、工程概况
桥头镇桥头污水处理厂位于桥头镇东引运河流域小海河西侧，规划总建设规模16万m3/d，其中一期4万m3/d和二期4万m3/d已经建成，出水水质达到一级B标准，目前正在进行污水处理厂的提标改造，改造完成后出水水质将满足《淡水河、石马河流域污染物综合排放标准》。纳污范围为桥头镇除西北部工业园桥头园区外全镇的生活污水。本工程检测工作范围为桥头污水处理厂的污水主干管，桥头镇污水主干管主要沿小海河、东太湖排渠两岸敷设，管道总长13.2km。主要分为沿东太湖排渠两侧截污主干管、沿石马河污水压力管、沿小海河东侧及光明路截污主干管路和沿小海河西侧截污主干管四段。
2、管道树脂修复处理后验收
2.1外观质量检验与验收
内衬管壁应无分层、无脱落；内衬管任意点平均壁厚大于或者等于设计值的 90%；内衬管初始环刚度＞8kN/㎡；内衬管端部垂直度偏差小于或者等于4mm；内衬管与修复管道应紧贴，端部缝隙无渗水；内衬管内壁应每连续50m 褶皱不大于5处，且褶皱相对高度不大于管道内径的2%，每连续50m局部凹陷、隆起、气泡不大于2处，且凹陷、隆起、气泡的相对高度不超过管径的5%；采用密闭性水重压试验，在压力为50kPa、稳压15h条件下，压降＜0.02MPa 则为合格。
2.2工程施工后检查验收
2.2.1修复管道外观质量检查验收
内衬管壁应无分层、无脱落；内衬管任意点平均壁厚不小于设计值的 90%；内衬管初始环刚度＞8kN/m2；内衬管端部垂直度偏差不大于4mm；内衬管与修复管道应紧贴，端部缝隙无渗水；内衬管表面没有鼓胀或者未固化等明显问题。表面无裂纹，表面无明显褶皱和纵向棱纹，水管端部的切口应平整，切口与井壁应平齐，封口无渗水。
2.2.2闭水试验和闭气试验
采用密闭性水重压试验，在压力为50kPa、稳压15h的工作条件下，压降＜0.02MPa则为合格；无压管道的修复，外观检查合格的内衬管无需进行严密性试验，应认同严密性试验合格。
2.3点状法（喷涂结构聚氨酯修复技术）验收
点状法（喷涂结构聚氨酯修复技术）修复后通过CCTV检测验收修复效果，检测按《城镇排水管道与评估技术规程》，需达到管内残余废弃物得到褶皱；管顶不存在褶皱等现象。管道接口处理要贯通、平顺、均匀，管口的裂缝应严密，且符合设计及规范要求。
3、管道树脂修复处理后检测
为保证修复效果满足规范及设计要求，待管道改造工作结束时，需要对沉积物清除后（且管道修复前）和修复后管道进行视频确认，采用的方法为 CCTV 视频检测。电视检测又称为CCTV检测（Closed Circuit Television Inspection），是指采用远程采集图像，通过有线或无线传输方式，对无须人员直接到达的内部状况进行显示和记录的检测方法。
CCTV检测仪装备主要由摄像头、爬行器、灯光系统等三大主要部分组成，可以通过无线遥控操纵完成相关的检测工作，操作方便简单，安全快捷，还可以通过摄像头对管道内部的情况进行视频、拍照，同时实现了对高清晰图像的记录和文字编辑处理的功能，真正实现了方便快捷、安全可靠的检测手段。他的核心大脑是由一台四轮驱动的摄像小车和一台计算机组成来共同完成检测工作的。CCTV检测仪装备还可以根据管道的实际管径，来选择合适管道直径型号的CCTV对管道内进行检测。
3.1管道 CCTV 检测系统
管道 CCTV 检测系统的主要组成包括：（1）摄影机；（2）灯光；（3）电线（线卷）及录影设备；（4）摄影监视器；（5）电源控制设备；（6）承载摄影机的支架；（7）牵引器；（8）长度计算器。
摄像爬行系统：采用四轮驱动的小车进行爬行，通过摄影机对管道内部的修复情况进行实时拍照、视频等数据传输，并将数据和影像及时通过传送至控制台。
.png)
控制电缆：负责传送爬行设备指令、适时影像数据。
控制台：控制台是CCTV 的核心操作系统，就像人的大脑中枢一样，主要负责发出控制指令，如爬行系统前行、倒退、
摄像系统灯光等；接受影像数据并将影像数据储存至存储设备。
3.2工作原理
CCTV 管道内窥检测技术是管道检测行业中比较先进且安全可靠的检测手段。CCTV 可以采用推杆式或爬行器进行不同大小管径的探测，适宜各种复杂的管道情况。系统通过控制器控制镜头焦距、照明灯光和爬行器。操作人员在地面上通过控制器或推杆，对进入管道内部的携带摄像头的爬行器进行有线控制，使其在管道内部按照预定的轨迹和行驶路线进行爬行，工作人员可通过监视器观察管道内实际情况并进行录像，以确定管道内的破坏程度、病害情况等，最终出具管道的检测报告，作为管道验收，养护投资的依据。
3.3管道检测评估依据
（1）管段结构性缺陷参数应按下列公式计算：
当Smax≥S时，F=Smax （附1）
当Smax＜S时，F=S （附2）
式中：
F——管段结构性缺陷参数；
Smax——管段损坏状况参数，管段结构性缺陷中损坏最严重处的分值；
S——管段损坏状况参数，按缺陷点数计算的平均分值。
（2）管段损坏状况参数S的确定应符合下列规定：
式中：
n——管段的结构性缺陷数量；
n1——纵向净距大于1.5m的缺陷数量；
n2——纵向净距大于1.0m且不大于1.5m的缺陷数量；
Pi1——纵向净距大于1.5m的缺陷分值；
Pi2——纵向净距大于1.0m且不大于1.5m的缺陷分值；
α——结构性缺陷影响系数，与缺陷间距有关。当缺陷的纵向净距大于1.0m且不大于1.5m时，α=1.1。
2）当管段存在结构性缺陷时，结构性缺陷密度应按下式计算：
式中：
SM——管段结构性缺陷密度；
L——管段长度，m；
Li1——纵向净距大于1.5m的结构性缺陷长度，m；
Li2——纵向净距大于1.0m且不大于1.5m的结构性缺陷长度，m。

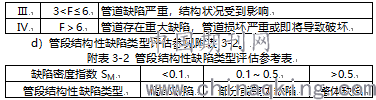

管段结构性缺陷等级确定应符合附表3-1的规定。
附表3-1 管段结构性缺陷等级评定对照表
e）管道修复指数RI按式附3-7计算：
RI=0.7×F+0.1×K +0.05×E+0.15×T （附7）
式中：
RI——管段修复指数；
K——地区重要性参数；
E——管道重要性参数；
T——土质影响参数。
4、结束语
地下管道是城市排水系统中的重要组成部分，管道的树脂修复处理后的验收工作作为管道修复后保证管道正常、安全运行的重要环节，显得格外重要。因此，必须要安排专人负责管道的树脂修复处理后的验收工作。
参考文献：
[1]珠海市某区域污水管网CCTV检测结果与建议[J].齐利华，祖士卿，马骥.中国给水排水.2017（22）
[2]城市地下排水管道缺陷检测与修复[J].朱幸福，高将，程鹏.江苏建筑职业技术学院学报.2017（01）
[3]排水管道内窥检测项目技术施工方案研究[J].尤宏亮.山西建筑.2015（29）
