宋腾辉1 陈玺胜2
1.中国电子科技集团公司第五十四研究所，河北 石家庄 050081
2. 中国电子科技集团公司第五十四研究所，河北 石家庄 050081
摘 要：针对千兆以太网接口传输速率高的特点，设计了一种基于“网芯一号”处理器的嵌入式系统多以太网口设备。给出该系统以太网口的特点及硬件设计方案，介绍了基于Linux操作系统的驱动程序设计对接口进行了工程验证测试，可满足高速、可靠数据的传输。
关键词：网芯一号; Linux; 以太网口
0 引言
MIPS处理器是最早、最畅销、最具代表性的嵌入式RISC处理器之一，被广泛应用在Cisco的路由器、Sony和DGI超级计算机等产品中[1]。此外，由于低功耗、高性能的特点，在高速通信设备中，MIPS也得到了较广的应用。本设计使用的“网芯一号”处理器是由中国电科54所研制的双核高性能通信MIPS处理器，内部集成了2个 内核，主频最高支持1GHz，内置1MB L2Cache，支持DDR3，具有2路高速GMAC接口，和2个x4 PCIE2.0接口。
为满足平台多网口接入的需求，嵌入式平台不仅使用“网芯一号”处理器的GMAC控制器扩展出2路千兆以太网接口，而且通过“网芯一号”处理器的PCIE控制器配合转接桥片再次扩展出2路千兆以太网接口。
1硬件设计
1.1WG82574IT芯片介绍

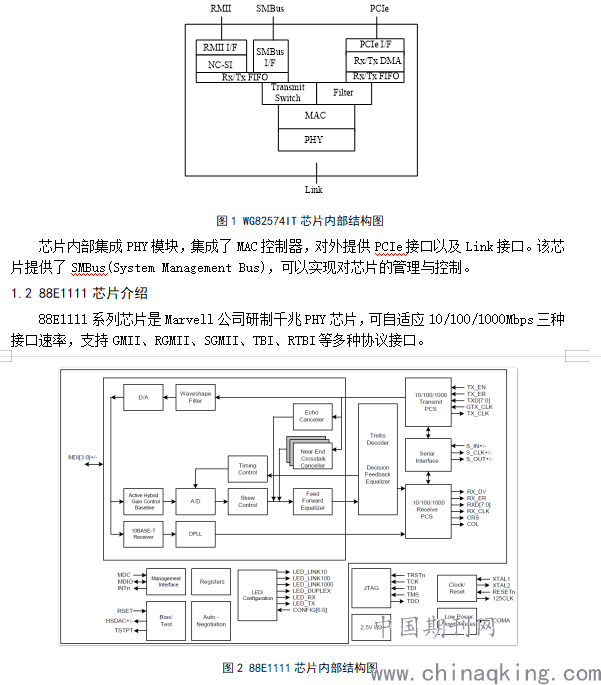

WG82574IT芯片是 Intel公司研制的一款PCIE接口转以太网接口芯片，支持PCIE 1.0 x1传输标准，支持全双工/半双工配置，支持10/100/1000Mbps三种模式，支持流控等[2]。芯片内部结构如图1所示。
.png)
芯片包含时钟接口、JTAG接口、管理接口等，对MAC侧提供多种接口形式，对MDI侧提供光口、电口可选配置。
1.3硬件连接

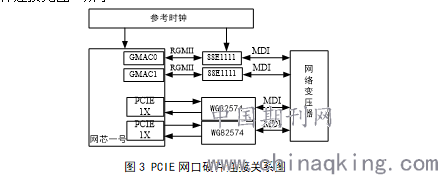

具体的硬件连接见图3所示。
.png)
使用“网芯一号”处理器提供的2路PCIE x1接口连接到WG82574的PCIE接口，“网芯一号”处理器做主控设备，外部设备为从设备。PCIE接口使用的参考时钟由“网芯一号”处理器内部锁相环提供。WG82574芯片的Link端通过网络变压器对外提供千兆网口。另外，使用“网芯一号”处理器自身的2路GMAC控制器连接外部PHY芯片88E1111。使用时钟分路芯片为88E1111提供时钟，芯片支持25MHz或125MHz。88E1111芯片Link端同样通过网络变压器对外提供千兆网口。
2千兆以太网驱动设计
2.1操作系统简介
Linux是一套开放源代码程序的、可以自由传播的类Unix操作系统。Linux最初是基于x86架构的CPU，是一个可多用户、多任务，而且支持多线程、多处理器的操作系统。经过世界各地很多程序员的开发完善，Linux系统目前被广泛应用于服务器端、嵌入式开发以及桌面级个人计算机等领域，其中服务器领域是重中之重。
本次设计采用Linux内核版本为3.10，使用ubuntu 14.04版本Linux操作系统作为开发环境。
2.2设备驱动设计
Linux下的WG82574 PCIE千兆以太网网络连接芯片驱动是由Intel公司自行开发设计并维护的开源驱动，该驱动可最大化的发挥WG82574的硬件性能，并为用户提供了各种驱动配置接口，方便进行优化。驱动的稳定版本随对应内核源代码持续更新，最新版本可在官网下载后，然后在“网芯一号”的交叉编译环境中编译后使用。Linux内核源码编译后，在终端Terminal中进入内核源代码路径下，执行“make menuconfig”命令，在弹出的内核配置界面选中设备驱动。选择完成后，再使用“make”命令编译内核。完成后即可编译出igb.ko文件。Igb驱动不仅实现了千兆网卡的通信功能，还提供多种丰富可配置接口，为不同平台使用驱动增加了灵活性。
3测试及结果
完成驱动的设计后，在Linux操作系统下，对设备的网口进行测试，使用网络分析仪连接处理器的网络输出端，对网口的传输速率进行测试，测试包长选用64B、512B、1518B等不同包长，经过测试，不同包长测试结果都可以达到限速1Gbps，验证设备可以满足设计要求。
4结束语
本文主要介绍了一种基于“网芯一号”处理器及Linux操作系统的嵌入式平台的网口设计，对其硬计方案进行了阐述。介绍了Linux操作系统的特点，描述了基于Linux系统的以太网接口的开发方法，对设备的接口进行了测试，验证了设备的通信能力。
参考文献
[1] 孙巧稚. 基于MIPS64指令子集的RISC处理器的设计与实现[D]. 南京航空航天大学:1-2.
[2] 徐碧辉.一种基于飞腾处理器的VPX主控制器设计[J].机电产品开发与创新，2017，30（5）：128-129.
