摘要：随着国家管网集团公司的应运而生，管道建设将要进入一个新的迸发期。管道建设、营运，都离不开电力系统的稳定动力供应。电气预防性试验是保障电网设备安全、稳定运行的一项重要措施。
本文依据《公司电气设备年检标准化作业要求》中的试验规范，选取高压真空断路器，详细介绍断路器电气试验的目的、要求及内容，标准化作业。
关键词：断路器、预防性试验、标准化管理
引言
目前，公司运行变电站百余座，包括110kV、35kV、6-10kV、0.4kV共4个电压等级。变电站的电气试验工作，目的是为了保障电力设备的安全可靠运行，发现设备在设计、制造、安装运输过程中的潜在隐患。运行中的电气设备，因电压、电流、热量、物理机械振动及其他不可抗拒的因素影响，使其出现绝缘性能降低、劣化，从而产生电气事故。预防性试验是电力设备运行和维护工作中的一个重要环节，是保障电力系统安全运行的有效手段之一。
1真空断路器预防性试验及注意事项
1.1绝缘电阻试验
1.1.1断路器绝缘电阻值的测量，能有效发现绝缘杆、内部灭弧装置、绝缘层是否受潮、电弧烧伤等视觉无法直接发现的缺陷。
1.1.2先检查断路器外观是否有受潮、破损、烧毁痕迹，是否有烧焦气味。检查外观无异常后，要将断路器表面的污垢、浮尘进行清理。
1.1.3检查兆欧表合格证是否在有效期，然后再进行开机检查电池是否有电，仪器、测试导线外表无损坏，并用万用表检查测试导线通断，检查液晶显示屏显示是否正常。
1.1.4将兆欧表测试线与断路器连接。
1.1.5测试前兆欧表做开路、短路校验，校验合格后，选择2500V档位，分别进行主回路对地、相间、断口间绝缘电阻试验，将试验数据填入试验报告，如表1为耐压前、耐压后的绝缘电阻表。试验完毕应对断路器进行充分放电，然后将兆欧表测试线拆除，并记录环境温湿度。
1.1.6断路器绝缘电阻每年测试1次，整体绝缘电阻参照制造厂规定或自行规定；24kV以下断路器断口和用有机物制成的提升杆的绝缘电阻不低于300 MΩ。试验结果还应与历次试验结果相比较，进行全面分析后作出结论[1]。
1.2导电回路电阻试验
1.2.1断路器导电回路电阻的测量，能有效判断静触头通过导电杆与动触头是否接触良好，避免因接触不良引起的接触电阻增大而产生过度热量烧毁动静触头的现象。
1.2.2先检查试验设备合格证是否在有效期，仪器、测试导线外表无损坏，并用万用表检查测试导线通断。通电查看液晶显示是否正常，用标准电阻进行校验合格后方可使用。
1.2.3 分合断路器数次，消除动静触头接线端子表面的油漆及金属氧化层，将回路电阻测试仪与断路器进行连线，测试钳与动静触头应密实接触，电压线在内测、电流线在外侧。测试电流应大于100A。
1.2.4接线正确后，按下测试键，数据出现后及时记录，分别测试三相的回路电阻值。测试过程中，回路绝不能开路。
1.2.5断路器导电回路电阻每年测试1次，大修后应符合制造厂规定；运行中自行规定，建议不大于1.5倍出厂值[1]。
1.2.6如发现回路电阻增大或超过标准值,可将断路器再进行数次合闸后再进行测试。如电阻值变化不大,可分段查找以确定接触不良的部位(如断路器有几个断口或多个接触面时),并进行处理。
1.3分合闸电磁铁线圈的绝缘电阻和直流电阻
1.3.1分合闸电磁铁线圈的绝缘电阻和直流电阻试验能够发现线圈是否绝缘降低，是否有断路、短路故障。
1.3.2测试前先检查试验设备合格证是否在有效期，仪器、测试导线外表无损坏，并用万用表检查测试导线通断。表计通电后，查看液晶显示是否正常。
1.3.3兆欧表选择1kV档，先做开路、短路校验。将断路器分合闸线圈引线拆下，分别将线圈首尾端短接，接入兆欧表“L”端子，进行测试并记录数据，试验完毕对线圈进行放电。
1.3.4解除线圈收尾短接，将线圈首尾端引线接入直流电阻快速测试仪，仪器外壳接地，进行测试并记录数据。
1.3.5断路器分合闸电磁铁线圈绝缘电阻和直流电阻每3年测试1次，绝缘电阻不应小于2MΩ，直流电阻应符合制造厂规定[1]。
1.4交流耐压试验
1.4.1交流耐压试验是一种破坏性试验，能有效鉴定断路器承受过电压能力及绝缘强度，也是间接检查真空度好坏的一种方法。
1.4.2测试前检查试验设备合格证是否在有效期，仪器、测试导线外表无损坏，并用万用表检查测试导线通断，然后将操作箱进行通电开机检查各种指示是否正确。
1.4.3将电源接至操作箱“输入”端，操作箱的“输出”端接至试验变压器“输入”端，试验变压器“高压尾”端和变压器的外壳可靠接地。将操作箱“测量”端接至试验变压器“仪表”端，“仪表”端其中一端应接地，将操作箱接地端接地；试验变压器的高压“输出”端与断路器接线参照绝缘电阻测试接线。
1.4.4合上操作箱电源开关，调整过流保护数值后按下保护开关，调整计时60s；逆时针方向旋转调压器手柄，“零位”灯亮后按下“合闸”按钮，“高压”灯亮；顺时针旋转调压器手柄，以不高于3kV/s的速度均匀升压, 注意观察电压表和电流表的指示值，升至所需电压值，按下“计时开关”，同时注意观察断路器和电压表、电流表有无突变；60s后，蜂鸣器响，关闭“计时开关”；逆时针旋转调压器旋钮至零位，按下“分闸”按钮，切断高压；关闭电源开关，耐压试验完毕。
1.4.5试验过程中，断路器如发出击穿声响、断续声响，伴有冒烟、弧光、烧焦及燃烧现象，应立即切断电源停止试验，将断路器放电后查找故障点。
1.4.6试验结束后，记录环境温湿度。
1.4.7断路器交流耐压试验每年测试1次，交流耐压试验应在非破坏性试验项目合格后进行，试验前后要测量绝缘电阻。当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压[1]。
2电气作业标准化管理
目前，参照公司对电气设备的检维修作业要求，对于设备如何试验、如何维修，多少会存在一些差异，致于各维修单位的检维修作业的维修过程、维修方式存在差异。

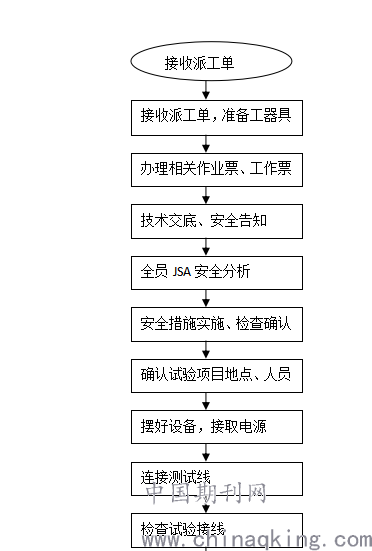

为了提高检维修作业的安全性、高效性和有效性，通过本单位的电气管理规范，绘制了检维修标准化作业流程图，如图所示。
3总结
通过预防性试验和日常的检修、维护，能及时发现断路器存在的隐患，制定相应的措施，延长设备使用寿命，对影响运行的重大缺陷应立即退出运行，制定大修或小修计划消除隐患。标准化、规范化的电气作业，提高检维修质量、效率，有利于供电的安全运行。
参考文献
［1］刘永祥.高压真空断路器预防性试验及故障处理.内燃机与配件，2018(6):139-140.
