高小雷 雷春森
新疆八一钢铁股份有限公司股份炼铁厂 新疆乌鲁木齐830022
摘要 本文对八钢公司C高炉（2500m3）配加一定比例粒钢的操作实践进行分析，配加粒钢可使高炉的金属化率提高，碳的直接还原减少，碳素熔损降低，降低高炉对焦炭质量的要求，焦化厂可利用周边焦煤资源，减少外购焦煤，降低生铁成本，提高企业竞争力。
关键词：高炉 粒钢 碳素熔损
1 前言
近几年来，随着疆内钢铁厂的陆续投建，八钢面临原燃料供应紧张及原料价格与产品价格倒挂的现象；尤其高炉大型化后对焦炭的质量要求也越来越高，但随着对煤资源的开发利用，优质煤炭储量也越来越少，符合高炉炼铁要求的煤资源供应不足。因此新区高炉的生存价值必须拓展以往的生产操作经验，着眼周边资源来谋求发展。在高炉配加一定比例的粒钢，可使高炉的金属化率提高，碳的直接还原减少，碳素熔损降低，有研究表明，碳素熔损和焦炭反应后强度存在线性关系，即：碳素熔损降低和提高焦炭反应后强度对高炉操作可达到同样效果。八钢于2016年7月7日-13日在C高炉进行配加粒钢试验，以求探索新的操作方法，利用新疆周边焦煤资源，减少外购焦煤，降低生铁成本，提高企业竞争力。
2 粒钢来源、成分及配加方式
2.1 粒钢来源
高炉使用粒钢全部由八钢自产，炼钢产生的钢渣通过冷却、破碎、磁选，回收其中金属，再经倒运加入高炉。
2.2 粒钢化学成分及其冶金性能分析
通过对八钢自产粒钢成分分析，其中TFe占65%，CaO占13.95，SiO2占4.96%，。根据实验室检测八钢粒钢试样软熔性能检测结果，八钢自产粒钢的熔融温度很高，试验温度达到1574℃时仍未见滴落，这一方面和钢液的含碳低有关，另一方面也和渣液的二元碱度高有关
3 配加粒钢试验和对炉况的影响
3.1 粒钢配加比例
八钢公司C高炉从7月7日开始配加粒钢，配比由每批15kg/t配加，炉况顺行后陆续提高配加比例，7月10日配入量40kg/t，配比占矿批4%，最佳配加量60kg/t，占矿比5%，对配加粒钢后炉况的各项指标进行对比分析，指导高炉降本工作。
3.2 选取不同阶段分析粒钢对炉况的影响
本文选取了同一高炉三个不同阶段进行对比分析。阶段一是7月1日-6日高炉未配加粒钢，阶段二是7月7日-7月13日高炉配加不同比例粒钢，且焦炭质量下降（M40降低1%）。阶段一和阶段二由于送风存在较大差异，所以阶段三是模拟阶段一时期的炉况，减少风、氧量与阶段二一致进行炉况的对比。

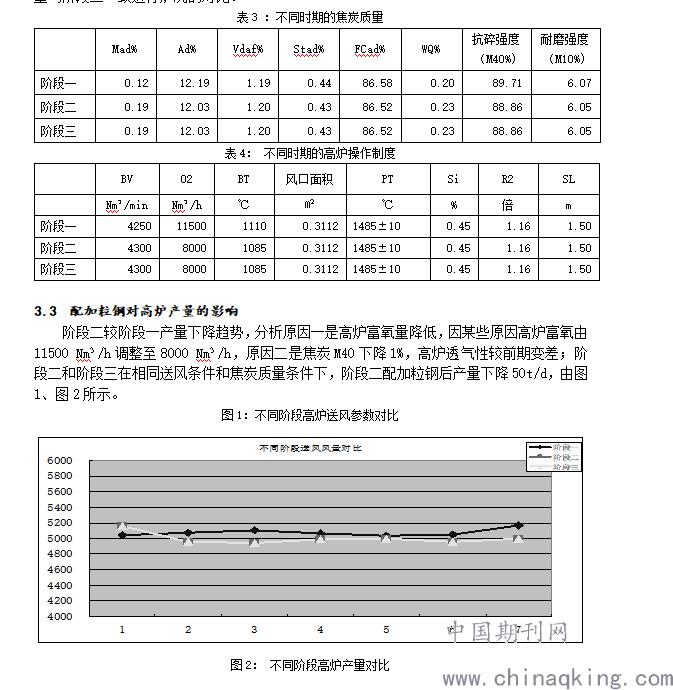

.png)

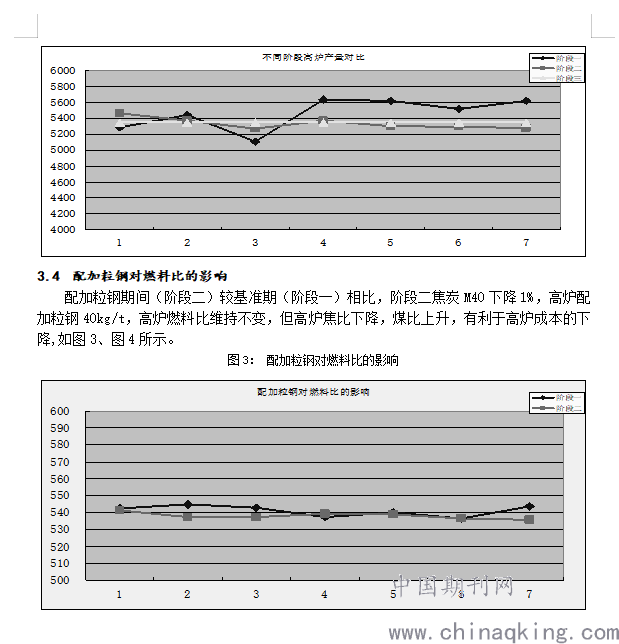

.png)
4 结论
通过对配加粒钢期间的炉况参数和基准期未配加粒钢期间的炉况参数的统计影响分析，可以得出以下结论：
1）配加40kg/t粒钢，高炉产量下降约50t/d，但炉况的顺行可以维持。高炉燃料比不变，焦比下降，煤比上升，有利于生铁成本下降。
2）高炉配加粒钢，可以和矿石混装通过皮带加入高炉炉内，无须新增设备，但如果需要增加粒钢使用量，必须做好粒钢的筛分需要做好管理，减少小颗粒粒钢入炉，保证块状带的透气性。
3）配加粒钢后，减少了碳的直接还原，碳素熔损降低，对焦炭质量的要求可以降低，可利用疆内焦煤资源，减少外购焦煤使用量，大幅度降低生铁成本，提高企业竞争力。
参考文献：
无
作者简介:高小雷，男，30岁，宝钢集团八钢公司炼铁分公司第二炼铁分厂，炼铁助理工程师，830022，15999109029
