于俊涛 李超
中国核电工程有限公司郑州分公司，河南郑州，450000
摘要：本文对《EJ/T 1096-1999 密封箱室密封性分级及其检验方法》中提出的含氧法和压力变化法的检测结果精度进行分析讨论，讨论两种方法中提出的有效条件或仪表误差对检测结果的影响。
关键词：密封性检测、含氧法、压力变化法、检测精度
1 含氧法

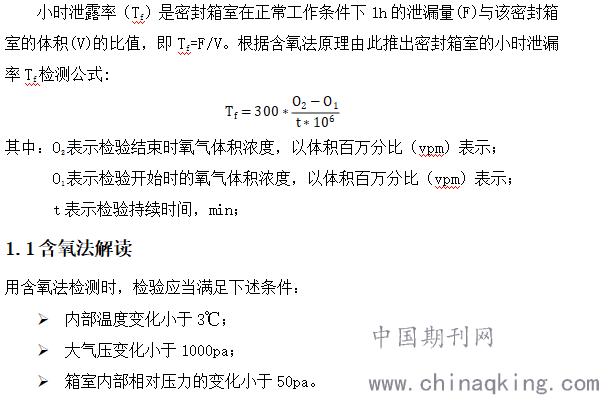

含氧法主要在于测定事先用惰性气体净化过的密封箱室内部的氧气浓度的增加与时间的函数关系。
.png)
根据含氧法检测程序可知如下信息：检测的箱室压力不变、箱室的容积不变。若没有压力调节器，箱室泄漏后，箱室的压力也会增加。由于压力调节器的存在，箱室内的气体会被调节一部分来保证箱室内的压力不变。根据上述分析，检验三个条件对结果的影响，换算成体积的变化对结果的影响。
1.2温度变化对结果影响

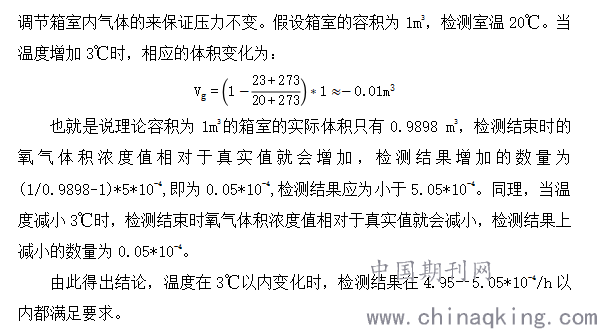

把箱室在20℃温度环境下作为分析温度对检测结果的影响。箱室容积不变，箱室的温度变化时，箱室的压力也应该发生变化。由于压力调节器的存在，需要
.png)
1.3大气压变化对检测结果的影响

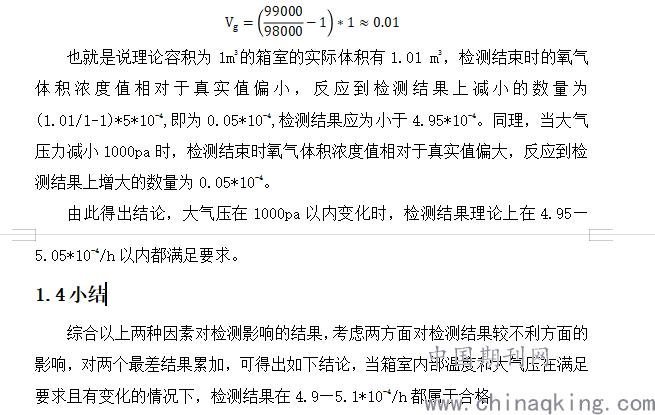

把箱室基础环境大气压力为100000pa作为代表来分析大气压对检测结果的影响。大气压变化时，原则上箱室的压力也应该变化，由于压力调节器的存在，需要调节箱室气体体积来保证箱室表显压力不变。例如箱室所在环境的大气压力为100000pa（绝对压力），箱室的相对压力为-1000pa（表压），当大气压力增加1000pa时，理论上箱室的相对压力应为-2000pa（表压），但是为了维持箱室的压力保持在-1000pa（表压），压力调节器会向箱室内充入一定量的气体来维持箱室的压力，相应的体积变化为：
.png)
2压力变化法
压力变化法测量处于负压的密封箱室内部单位时间的压力增加，箱室处于正压时，也可采用同样的方法。

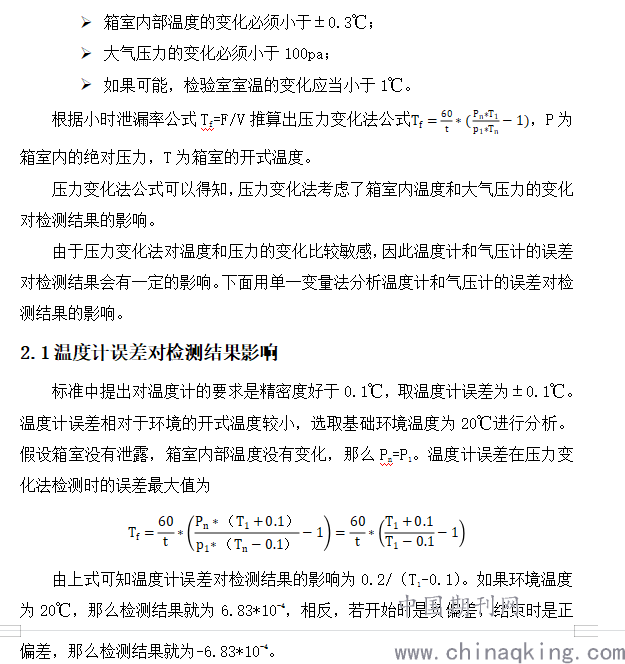

压力变化法检验有效条件：

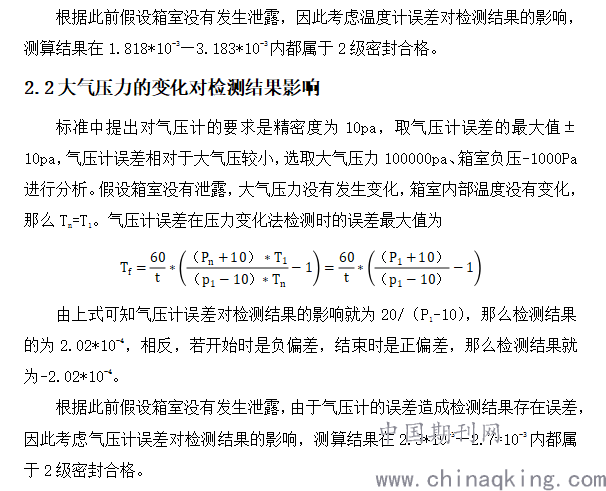

.png)

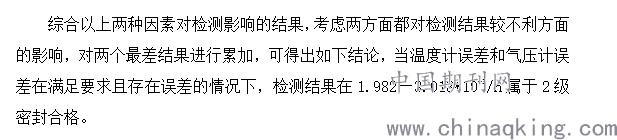

2.3结论
.png)
3 总结
由上述分析可知，含氧法中氧分析仪的检测精度高，压力变化法中的检测仪器的精度相对于含氧法偏低，在测量高密封要求的箱室时应使用含氧法，压力变化法的精度无法达到一级密封箱室的要求。含氧法的检测精度范围为±2%，压力变化法的检测精度范围为±20.7%。
参考文献：
1.达道安 （真空设计手册） 国防工业出版社，2004
2.李岚，陈曼龙（液压与气压传动） 华中科技大学出版社，2019
