丁丁
江苏威诺检测技术有限公司 江苏宿迁223800
摘要：随着人们生活质量的不断改善，各式各样的家用电器出现并应用于人们的日常生活中，而保证家用电器的使用安全就显得尤为重要。针对这种情况，本文对家用电器安全标准接地的要求进行了相应的探讨。
关键词：家用电器；接地要求；安全标准
0引言
为了能够保证家用电器的正常使用以及使用者的人身安全，需要对家用电器进行接地处理，而为了能够使接地效果达到要求，需要对接地的类型以及具体的接地措施进行了解，同时掌握国家标准以及国际标准对接地所规定的的相关要求，进而能够保证家用电器的接地安全。
1接地类型以及具体的接地措施
接地类型从整体角度来分有两种，分别为：（1）安全保护接地，采用这种接地是为了保证设备在使用过程中不会对使用者的人身安全产生威胁；（2）功能接地，这种类型的接地能够使电路系统得到一个参考电位，并且能够带走干扰，从而能够对外部的干扰起到很好的抑制效果。
1.1保护接地措施
（1）防电击接地
正常情况下电器设备的外露部分是不带电的，但如果电器设备的绝缘出现损坏或者漏电的情况，外露部分由于能够导电进而会带有电流，使用者会受到电击，为此把电器设备外露导电的部分进行接地，这种方式即为防电击接地。这种接地方式能够对线路中因其他原因所产生的高电压进行较好的限制，当家用电气出现故障后，能够使过电流保护装置及时的动作并将电源切断，从而实现保护。假如家用电器缺少相应的接地保护，当部分的绝缘出现损坏的情况或者某一相线与电器设备的外壳接触时，电器设备的金属外壳将会带电，当使用者触碰到电器的外壳时，容易产生触电的危险。而如果家用电器进行了相应的接地保护，因单相接地而产生的短路电流便能够沿接地装置以及人体按照并联的方式分别流出，通常人的电阻阻值超过1000Ω，而接地体的电阻阻值按照要求需要低于4Ω，而并联电路的电压是相等的，因此流过人体的电流较小，大部分的电流都经接地装置流出，进而降低了因设备漏电而使人触电的概率。
（2）防雷接地
通过把雷电引入大地，避免雷电电流对人体或者家用电器造成伤害。
（3）防静电接地
通过把静电荷导入大地，避免因为静电积聚过多而对设备或者人体造成伤害，尤其是对于目前许多的电器设备，因为其内部采用了较多的集成电路，而集成电路易受静电的影响而出现故障，通过进行防静电接地，能够更高的保护集成电路。
1.2功能接地保护措施
（1）屏蔽接地
通过把电器干扰源导入大地，能够对外部的电磁干扰起到较好的抑制效果，降低电子设备所受的干扰，同时也能够降低电子设备对其他设备的干扰，这种接地装置主要是保证电器不会出现故障。
（2）信号接地
这种接地主要是为了使信号能够获得较为稳定的基准电位，通过采用这种接地方式，能够避免出现由于电位浮动而导致的信号误差，从而保证了电路的稳定运行。
（3）逻辑接地
为了保证能够获得较为稳定的参考电位，通常将电子设备中的金属底板当做逻辑地，将逻辑接地和其他模拟信号系统的接地称为直流地。
2国家标准以及国际标准对家用电器的接地要求
在国家标准GB 4706.1-2005中只对电击防护保护接地的相关要求进行了规定，在国际标准IEC 60335-1:2010中则增加了功能接地的要求。电击防护保护接地只在I类电器上进行应用，而功能接地则可以在II类电器或者III类电器上进行应用，同保护接地的要求存在本质上的区别，在实际执行的过程中应当注意区分保护接地与功能接地的区别，避免出现标准应用错误的情况。
2.1保护接地的导体颜色
在国家标准GB 4706.1-2005中对保护接地的导线颜色进行了规定，具体有以下两点：（1）对于标识为黄色和绿色组合的导线，只能当做接地导线使用；（2）对于I类电器，其电源线需要有一根黄色或者绿色的芯线，用于连接电器的接地端子与插头的接地触点。
对于上述的要求，并没有十分明确的规定，但家用电气产品的安全要求涉及多种类型的标准，需要通过相互间的协调与互补进而才能够满足完整的安全要求。除了需要满足GB 4706.1-2005中的要求之外，还应当满足一些其他的强制性规定，例如在GB 7947中，明确的要求保护接地的导线标识只能用黄色与绿色组合的双色线，这种颜色的线不可以应用到其他场合，是保护接地导体通用的标识。
2.2接地端子符号

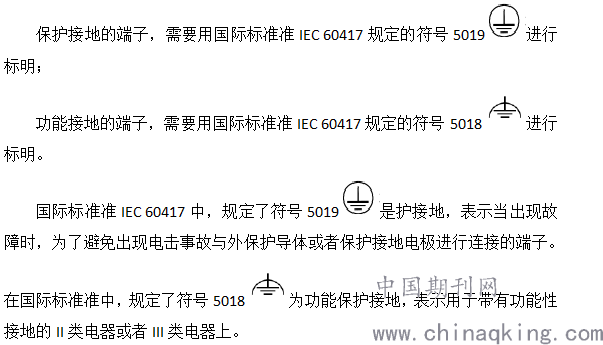

在国际标准准IEC 60335-1：2010中对接地端子的符号进行了较为详细的规定，协调具体如下：
除了Z型连接之外，用作电网连接中的接线端子需要按照如下的方法进行标识：
.png)
2.3家用电器接地措施
对于I类家用电器必须需要进行防电击保护接地措施，为的是能够保证用户的人身安全，重要程度更高，因此本文主要对I类家用电器的保护接地措施进行重点分析，明确相关具体的措施，对I类家用电器的使用提供参考。
2.3.1 防电击保护接地具体措施
I类家用电器是人们日常生活中应用较为广泛的设备，具体包括空调、电视、冰箱以及微波炉等，几乎涵盖了人们日常生活中最常用的家用电器。为了确保在使用这些电器设备时足够的安全，保护接地是必不可少的措施，具体有：I类家用电器在使用过程中除了利用自身的绝缘进行防电击保护之外，还需要配置其他相应的安全防护措施，通过把容易碰到的导电部件与接地保护体相连接，从而保证使用安全。在具体的操作过程中，I类家用电器的电源插头需要使用三极插头并且插头需要带有接地极，接地极通过与容易碰触到的金属外壳进行连接，进而完成保护接地。I类家用电器的接地系统有多个部分组成，具体如下：（1）三极插头的接地极以及电源线的接地线；（2）内部的接地线以及接地端子；（3）容易碰触到的金属外壳。
2.3.2 防电击保护接地的具体要求
在对I类家用电器的接地系统进行设计时，需要确保接地的可靠性以及防松耐腐蚀等特性，并尽可能的减少中间环节，相关要求有如下几点：
（1）家用电器插头的接地极与电源线的接地线插头的接地极的长度需要大于L、N极，确保在插插头时接地极是最先接触的，而在将插头拔出的过程中保证接地极是后分离的，从而保证电器的使用安全。同理，接地线的长度也需要大于L、N线。
（2）接地端子的连接应当满足可靠以及耐腐蚀等多种要求，和电网进行连接的接地端子需要有接地符号标示，国家标准GB 4706.1-2005中对于需要长时间进行接地的相关部件，其需要具有较好的耐腐蚀特性。而只进行接触压力传递或者提供的相关部件，应当满足防锈的要求。
（3）接地端子与接地金属体间的电阻需要足够低，理论上接地电阻的阻值大小应低于0.1Ω。
3结语
随着家用电器的使用种类与使用数量越来越多，只有更多的了解相关电器设备的接地要求，才能够更好使用家用电器，并保证使用的安全。
参考文献
[1]刘跃军. 家用电器保护接地标识要求及其应用的探讨[J]. 轻工标准与质量, 2019, No.167(05):68-71+74.
[2]程国明, 周建锋, 汤锐. 关于在I类器具中使用功能接地的探讨[J]. 家电科技, 2016, 000(006):38-40.
[3]裘民洲. 家用电器保护接地的安全分析与注意事项[J]. 电工技术, 1994.
