杨华
北京朝方供用电安装有限公司，北京市 100121
摘要：在建筑电气工程中，变配电室施工是一个重要子工程，施工质量直接决定建筑电气设备使用的安全性，影响着建筑电气相关使用功能能否发挥。为克服施工技术水平、施工经验等因素的限制，确保建筑变配电室施工质量达到国家、地方级质量要求，施工企业、工程监管部门都应当对变配电室施工质量管理工作予以高度关注，制定完善措施，做好质量管理工作。
关键词：变配电室； 施工质量； 管理； 要点
1 案例分析
北京惠明置业有限公司新建首城国际中心住宅项目，开闭站变配电供电范围：D1、D3、D5楼4.2万平方米住宅楼；车库1.5平方米及配套商业。本次设计的开闭站为独立建筑，地上两层，面积约578平方米，层高均4米，下设2.19米高的电缆夹层。
本工程为新建开闭站（含小区配电室）工程，开闭站（含小区配电室）位于地上两层。本工程的承包方式为包工包料，资金来源由北京惠明置业有限公司投资。
2 施工流程
我们针对本工程特点，确定整个工程关键路径如下：开工前准备阶段→电气设备基础制作及地线网安装→高低压柜、直流屏、采集屏、保护管理机屏安装→变压器安装→母线桥安装→电缆支架制作安装→电缆安装→二次安装→电气设备一、二次调试、传动、试验→交接、验收。
3 施工准备阶段的质量控制
3.1 做好现场的人员管理和技术交底工作
由检查管理科对本工程施工组织设计进行审批，通过后下达给项目经理部。坚持两级技术交底制度,在工程承接后,由项目经理部有关管理人员，听取设计人员或运行部门针对本工程的设计交底，由设计人员解答设计问题。工程开工前，由项目经理部对全体施工人员进行技术交底，对该工程设计意图及施工技术要求、质量标准、施工方案等进行详细说明。由项目经理部组织有关人员对现场查活，依据工程图纸及查活情况进行全面落实本工程的设备、材料的清点、检验并填写相关记录。
3.2 做好设备、材料验收工作

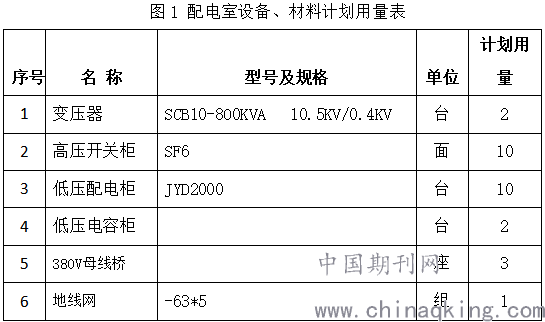

建筑变配电室施工中涉及大量设备、材料，做好进场审核，确保所用 材料、设备皆符合设计要求与规范，从而确保施工质量。通常，验收工作 可按照以下流程来进行：第一步，现场抽样验收：按照施工要求，确定材 料、设备审核标准，然后针对同厂家、同批次、同型号、同规格的大型设 备、材料中抽查 1 件或多件。针对灯具、插座等小型材料，检测人员需在 同厂家、同材质、同类型的批次中抽查一定比例的样品，进行抽查。第二步，在检测中若发现有异议的产 品，则将其送至第三方检测机构做再次检测。第三步，结合第三方检测机 构给出了检测文件，确认设备、材料质量，决定是否将其用于实际工程 中。若第三方指出抽样检测结果不合格，则需扩大抽样数量再次检测，若 仍不合格，便需及时阻止相关设备、材料入场。
.png)
4 施工阶段的质量管理和控制
4.1 干式变压器安装质量控制
施工人员在就变配电室干式变压器进行安装时，应当将其金属外壳、支架、电缆等分别和保护接地导体干线连接在一起，确保变压器在后期运行时足够安全。同时，变压器涉及大量紧固件、防松零件，在安装前，施工人员要首先检查相关零件是否齐全，然后按照设备安装规范与要求开展安装工作。在设备安装完成后，施工人员要针对设备紧固件、防松零件安装质量进行抽查或全数检查，若不合格则及时整改。
4.2 电缆敷设过程中的质量管理
敷设电缆过程中，要保持联系畅通，放线指挥要由工作经验丰富的人员担任。敷设电缆时周围温度不能低于0oC,否则必须采取加热措施。电缆的弯曲半径，按设计要求执行（或≥15D，D为电缆外径）。电缆余度按设计要求及有关规程执行。敷设过程中，如果电缆出现余度，将余度拉直后方可继续敷设，防止电缆弯曲半径过小或撞坏电缆。电缆就位要轻放，严禁磕碰支架端部和其他尖锐硬物。电缆就位后，应按设计要求码放整齐，无特殊要求时，按电缆规程执行。低压电缆与10KV电缆间距不得小于0.1m。敷设前，严格执行电缆工区规定，执行相关施工要求并由该部门实施监督。敷设工作结束后，应对现场进行彻底清扫。
4.3 静止补偿装置安装质量控制
在安装变配电室静止补偿装置时，施工人员要将其栅栏金属门和保护接地导体干线进行连接，确保接地安全，通常情况下，这里可选用裸编织铜线来就这两者进行连接，且所使用的铜线的截面积应当在6mm2以上。在安装完成后，施工人员要采用实体检查的方法就设备安装质量、连接点连接质量进行全数检查。
4.4 配电柜安装质量控制
在安装变配电室内的成套配电柜时，施工人员要将金属框架、设备的基础型钢等和保护接地导体进行连接，若所安装的可开启门上安装有电器设备，则在就门、框架进行接地处理时，可选择直径大于6mm2的黄、绿相间绝缘软导线作为接地连接线，为的是方便之后的设备检修。同样，在安装工作结束后，施工人员要采用实体检查的方式就全数设备的安装情况进行检查，一旦发现问题则及时整改。
4.5 配电柜及其元件的安装质量控制
变配电系统中包含配电柜，这是一种结构复杂、安装工序繁复的设备，在安装时，施工人员既要按要求进行配电柜安装，又要注重细小元件的安装。通常，用来连接盘面板上的电器元件的连接导线是多股铜芯软绝缘导线，在连接元件时，施工人员要根据实际情况留下一点裕量。同时，要在设备线束外包裹一层塑料管，以提升线束的绝缘性能，避免设备运行过程中发生触电事故。另外，将线束和电器元件端子进行直接连接，并在连接后检查两者连接是都紧固。在完成配电柜安装工作后，施工人员要采用实体检查的方法，从总体配电柜中抽查至少十分之一的设备安装情况，若不合格，则扩大检查范围和数量重新检查，就不合格处进行整改。
5 竣工阶段的质量检查
施工结束后，本工程的施工技术负责人将竣工图、技术资料、设计变更审核后整理一套，移交的竣工图应与实际相符、干净整洁、完整，并按规定盖章签字。在竣工验收时应进行下列检查。型钢基础、柜体排列固定、接地、柜体油漆、母线、相线、中性线、保护地线、线色、固定压接等。所采用的各种高压开关柜内，元器件应完整无损，动作性能符合规定，各种指示仪表指示正常。高压开关基座固定可靠，机械联锁和电气联锁联接正确，动作可靠准确。
结束语
对于建筑工程来说，变配电室施工质量决定着建筑电气设备与系统的运行安全、使用功能，所以，各施工单位要针对常见的变配电室施工质量问题制定施工质量管理与控制措施。如，在施工前做好施工图纸会审、施工技术交底工作，落实“三检制”、“样板间”制度，遵循施工规范文件确定施工质量标准，制定完善的施工材料与设备入场验收规章、严格把关各个施工环节和电气设备安装环节，并在施工结束后严格开展工程验收工作，将施工质量问题消灭在管理中，确保变配电室施工质量符合建筑电气工程施工质量标准的要求。
参考文献
[1] 何玉福. 住宅小区10KV变配电室施工质量及控制要点浅析[J]. 中国房地产业, 2017, 000(010):183-184.
[2] 祁明朱. 试论住宅小区10KV 变配电室施工质量及控制要点[J]. 幸福生活指南, 2018, 000(011):P.119-119.
[3] 薛常花. 电气工程中高低压配电柜安装施工以及质量控制要点分析[J]. 百科论坛电子杂志, 2018, 000(020):226,311.
[4] 于泽岩. 高层住宅电气工程施工质量控制要点浅析[J]. 科技创新与生产力, 2020(8).111-112.
