聂琳杰
上海顺驰置业有限公司 200120
摘要:干法地暖是一种室内采暖铺设的方式，相比较传统地暖而言，干法地暖不仅能够降低工艺难度，节省施工周期，而且在确保工艺质量的基础上使用户拥有更加完美的采暖享受。下文将对干法地暖的铺设工艺进行研究与分析，以期使干法地暖工艺得到进一步的改进与完善。
关键词：干法地暖;干法模块；工艺研究；探讨改进
引言:想要对干法地暖的工艺进行深入的探讨，首先要对干法地暖工艺本身有一个全面的了解。在采暖设计时，大多数都会使用散热器或地面辐射来进行采暖铺设。所谓的地面辐射采暖系统，指的是以地面作为散热器，通过地板为热媒来进行地面加热，使得热量向上辐射，最终导致整体空间温度上升的系统工艺[1]。对比普通地暖，干法地暖不需要进行泥土回填，不需要进行湿作业，因此地暖层较薄。但所能够达到的供暖效果又与普通地暖一致，是一种新兴的地暖铺设方式。
一、干法地暖施工工艺介绍
针对采用干法地暖施工的上海某高端楼盘的施工工艺进行简要介绍，以对干法地暖的具体铺设工艺进一步的研究与探讨。

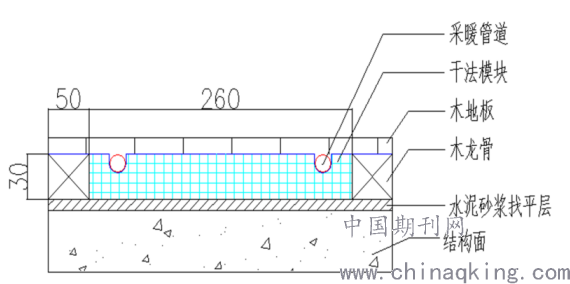

上海某高端楼盘干法地暖剖面图
1.主要程序概述
如上图所示，干法地暖的铺设步骤如下：①定位弹线及地面找平；②木龙骨铺设及开槽；③干法模块（预制凹槽保温板）铺设；④地暖盘管铺设⑤木地板铺设；在进行干法地暖铺设的过程中，相关技术人员首先要进行地面基层的找平。在铺设之前，技术人员需要使用水泥砂浆来对混凝土楼板地面进行找平，倘若平整度大于5毫米，则会被视作不合格，只有在平整度小于5毫米的情况下，才能继续进行下道工序[2]。首先由木龙骨单位按图纸要求在龙骨上开槽；然后按图纸在龙骨间铺设干式模块并固定；将加热盘管卡入干式模块的预制管槽内；加热盘管铺设完毕后需要精装及时跟进铺设采暖地板；干式采暖是用盘管加热干式模块上的铝板，通过铝板将热量传递给地板，从而达到向上辐射散热的目的。
实际施工过程中干法地暖盘管的直径一般在16-20mm，间距通常150mm，因此在干法模块选择中要充分考虑到采暖管径及间距，还需要在保温板材上进行供热管槽的预留。同时技术人员还需要对进回水管道的分布进行最终确认，最终回水管的方向应当与分水管一致。在各类问题确认完毕后，才能够进行干法模块的铺设。在管道连接完成后，考虑到后续使用过程中可能有重家居，本工程在管道上方增加了10mm的承压板。
2.合理进行地暖管与给水管的处理
由于地暖管与给水管铺设都是不可或缺的管道铺设内容，事关用户的日常生活质量，故而务必要对地暖管和给水管的关系进行妥善处理。倘若仅仅考虑地暖管的铺设合理性，或是仅仅考虑给水管的铺设方便性，而不考虑相互之间的陈设和摆放，那么最终的管道铺设很有可能会出现矛盾。目前大多数选择干法地暖工艺的项目，一般会将给水管道布置在吊顶上，这样一来，给水管道并不会与采暖管道相互交叉，用户的日常用水和取暖片也不会因此而出现问题[3]。但仍然有一些给水管道需要铺设在地面，对于供水管道的铺设，需要进行给水管槽的预留。技术研究人员在进行给水管布置时，便需要将给水管布置在管槽当中。将给水管布置完成后，还需要在干法地暖的保温板材背面进行相应给水管管槽接应安装位置的预留，只有如此，才能够使得相应的给排水顺利进行。
3.厨卫处的合理施工
不同于卧室、客厅等区域，厨房和卫生间通常会铺设地砖，并且由于其功能要求，厨房和卫生间通常会有较为密集的管道。在这种情况下，厨房和卫生间不适宜采用干法地暖铺设，而应选择传统地暖方式。在厨卫处的地暖铺设过程中，技术人员在施工前都会进行防水层的铺设，在防水层铺设完毕后，才会进行下一环节。在铺设过程中，通常会使用隔热保温板以及带卡槽的塑料板来进行地暖加热管的固定，在地暖加热管固定完成后，使用细石和混凝土浇筑的方式来进行保护层的浇筑。而在对厨房进行地暖系统的铺设过程中，由于厨房的加热管道分布较为复杂且较为密集，因此在进行相应系统铺设的过程中，要格外注意对各类管道进行保护，特别是管道弯曲处。为此，相应工作人员尝试使用添加保护管套的方式，来对管道弯曲处的局部区域进行保护，避免由于地暖系统的铺设而导致厨房内的管道建设出现问题。

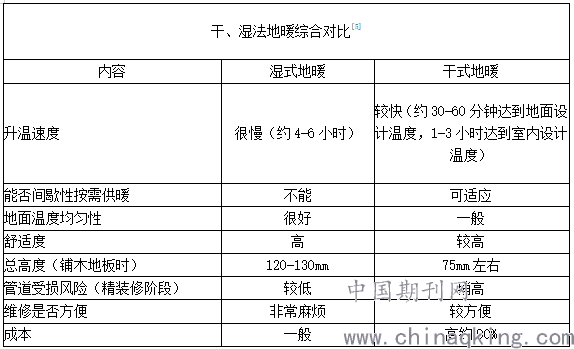

二、干法地暖与普通地暖的比较分析
想要对干法地暖的具体铺设工艺进行进一步的研究与探讨，首先要对其与传统地暖的不同进行一个全面的比较与分析。
1.在造价方面
干法地暖造价方面与传统地暖有较大的差别，传统地暖的单位面积造价大约为37元，但这一造价并没有将需要进行回填的泥土垫层考虑进去，倘若将细石混凝土垫层加入到单位造价中进行考虑，那么使用传统地暖铺设方式来进行系统建设的单位造价大约在38元左右。而使用干法地暖方式来进行系统铺设，单位面积造价大约在70元左右，通过造价对比不难发现，倘若仅仅进行单纯的地暖施工对比，干法地暖的造价要远远高于传统地暖的造价[4]。
2.实用性方面
干法地暖通常会在客厅卧室等区域内进行铺设，因为这一类区域通常会铺设地板，因此，施工速度要相比普通地暖有明显的优势。并且在客厅卧室等方面使用干法地暖工艺，不仅能够在出现问题时进行快速维修，还能够有效的进行渗漏隐患的控制。此外，由于使用干法地暖不需要进行底层回填，因此地层面积较薄，在无形中使得室内净高得到了增加。同时由于其所耗费原材料较少，因此该种地暖铺设方式不仅较为符合绿色节能可持续的加工理念，还能够有效的节约成本。但需要注意的是，这类地暖的铺设方式并不是全无缺点的，通过上文所述，不难发现，就铺设价格而言，干法地暖的铺设，价格要比传统地暖高约90%左右，并且由于该种铺设工艺不会进行地层回填，因此地面承载力要比普通地暖铺设地面的承载率低一些，倘若相应用户有较高的地面荷载要求，使用干法地暖来进行工艺铺设是无法达到较为良好效果的。此外，这一类地暖铺设虽然能够起到较好的升温效果，但其温度保持率较低，因此用户的居住舒适程度和居住体验均不如传统地暖。
.png)
三、干法地暖的施工优势分析
相比较传统的地暖系统铺设方式而言，干法地暖的铺设由于完全告别了湿作业，因此渗漏隐患发生的概率被降到最低，同时在进行施工的过程中，由于其地暖板块能够一次成型，因此相比较传统地暖系统铺设工艺而言，干法地暖不受季节变化的影响，其施工速率也得到了较为明显的提升。因此，干法地暖工艺在施工和使用方面具有较为明显的优势，值得进行进一步的工艺提升和推广使用。
结束语
倘若干法地暖也能够消除在厨卫方面无法铺设的桎梏和难题，那么干法地暖工艺很可能会逐渐取代传统的地暖铺设工艺，成为未来建筑用户的首选地暖铺设手段。
参考文献：
[1]包欣,郑安申.装配式住宅干式地暖的散热特性分析[J].中国标准化,2018(18):20-21.
[2]梁岩.某工业化住宅干法地热的设计与分析[J].城市建设理论研究（电子版）,2014,(18):553-553.
[3]陈文斌.湿法水地暖与干法水地暖的优缺点及应用研究[J].建筑工程技术与设计,2019,(9):3567.
[4]李健祥. 干法地暖的工艺分析[J]. 住宅与房地产, 2017(33):173-174.
[5]张大英,邓书辉,王亚轩.干式地暖与湿式地暖房间热环境数值分析[J].黑龙江八一农垦大学学报,2017,29(02):93-96.
作者简介 ：聂琳杰 1988.12 男 籍贯：山东青岛，户籍上海市浦东新区，硕士 中级职称
