配电线路故障定位技术及其在10kV电网中的应用安婷，李晋，李辉，仝甄

发表时间：2021/5/13 来源：《中国电力企业管理》2021年2月作者：安婷，李晋，李辉，仝甄

[导读] 目前，我国城镇配电主要依靠10kV电网，这种配电网在供电的实际应用中发挥了突出的作用。但是，这种供电方式的效率和安全性都很难保证，必须提高故障排除的效率。本文论述了配电线路故障定位技术在10kV电网中的原理和应用。

国网甘肃省电力公司庆阳供电公司安婷，李晋，李辉，仝甄

摘要：目前，我国城镇配电主要依靠10kV电网，这种配电网在供电的实际应用中发挥了突出的作用。但是，这种供电方式的效率和安全性都很难保证，必须提高故障排除的效率。本文论述了配电线路故障定位技术在10kV电网中的原理和应用。
关键词:10kV 电网；配电线路；故障定位技术
        引言
        10kV电网在城镇的应用主要以配电网和树形配电网串联的形式存在，使用时必须定期进行电网检修，防止出现故障。目前，10kV电网最常用的故障处理方法是配电线路故障定位技术。该技术可以快速定位故障区域，使工作人员能够及时进行维修，尽快恢复正常供电。
        1、配电线路中故障定位技术
        配电线路故障定位主要是在配电线路出现故障时准确定位故障。配电线路故障诊断主要通过指示灯进行。如果线路上安装了故障指示灯，如果系统由于电源线路上的故障电流而出现故障，故障指示灯将亮起，从而触发电源线路上的所有故障指示灯。从电源点开始，它始终沿直线显示一个发亮的错误指示灯，最后一个亮点是错误区域的起点。
        2、故障在线监测系统的使用特点
        作为配电线路故障定位的新技术，在线故障监控系统与时俱进。在线故障监控系统结合了计算机和通信技术，在使用时能够快速搜索、传输和分析信号，非常有用。此外，由于在线故障监控系统功能卓越，有助于输电线路和电力公司的正常运行。在线故障监测系统的主要优点主要体现在以下几个方面:首先，在线故障监测系统在10kV电力系统中的应用可以提高信号传输的稳定性。电力传输设备通常安装在开放环境中，容易受到聚集区自然环境的影响。天气恶化时，会出现不稳定甚至信号中断的问题。当然，10kV电网电压变化、电磁场维护变化和高频振动波异常变化也可能导致线路信号不稳定或中断。但是，在线故障监控系统具备技术专业知识和设备，即使在极低电压和低环境质量的情况下，也能确保系统指示设备正常运行，并允许维修配电线路的故障。提高传输精度，保证电力传输系统正常运行。在线误差监测系统以数字码反映运行状态，信号传输时间短，数据传输精度高。该系统的应用大大提高了配电线路上信号发射机的水平，方便了供电人员的维修，同时也确保了系统线路的安全。三、ABS通用选择设备外壳材料故障在线监测系统。这种材料具有硬、硬、硬的特点。设备外还设有环氧密封件，保证设备的耐蚀性。该设备外壳结构确保设备在电路故障检测过程中能够完全工作，以便精确定位；此外，它还可以提高整体设备性能并延长设备的使用寿命。四、线路上安装的故障在线监测装置的数量可能影响监测工作的质量。许多在线故障监控设备可帮助您更轻松、更准确地在线检测和发现问题，从而缩短问题上报时间并更准确地确定故障位置。这样可以减少检测过程中出现的错误，有效提高检测工作的质量和效率。
        3、10kV 配电线路故障定位技术的研究现状
        中国配电线路故障定位技术研究较晚，最初主要采用人工排水法，效率低，安全系数低。近年来，中国加强了配电线路故障定位技术研究，取得了一定进展。目前，这一领域的研究人员正致力于为我国配电线路开发更实用、更经济、更有效的故障定位技术。4、配电线路故障定位技术及其在10kV电网中的应用
        4.1在线监测系统应用
        发生的时间点，从而对接地瞬间电路电流和电压，进会对电流量进行实时对比，发现接地问题出现的最早行横向的时间对比和纵向的时间对比，发现电路的问时间点，再进行小范围的排查，即可发现监测系统获题，并了解到相关电路系统汇报的管理数据。其次，在线监控系统可以对整个网络进行实时智能控制效果分析，采用计算机大数据功能以及云计算功能，检测异常线路存在信号，将该信号反馈给控制系统，根据智能定位，进行网络计算的数据比对。这种比较方法实际上是一种反分析方法，它可以查找整个配电线路中所有会出现接地问题的线路，从而快速确定已经出现的部分问题的故障位置。最后，在线监测系统可以实时获得电流流量的瞬时变化，根据短路旁路原理获得停电位置。并向该故障部位发出连续性命令，判断该部位是否出现断路或短路问题，从而提高实际工作保护效果。使用该方法，控制人员可以找到第一次10kV电流流量瞬时变化的节点，从而从该点向外发散，注意到周围地区存在的所有故障节点，并进行快速维修。例如在得的数据异常问题(见下图)。

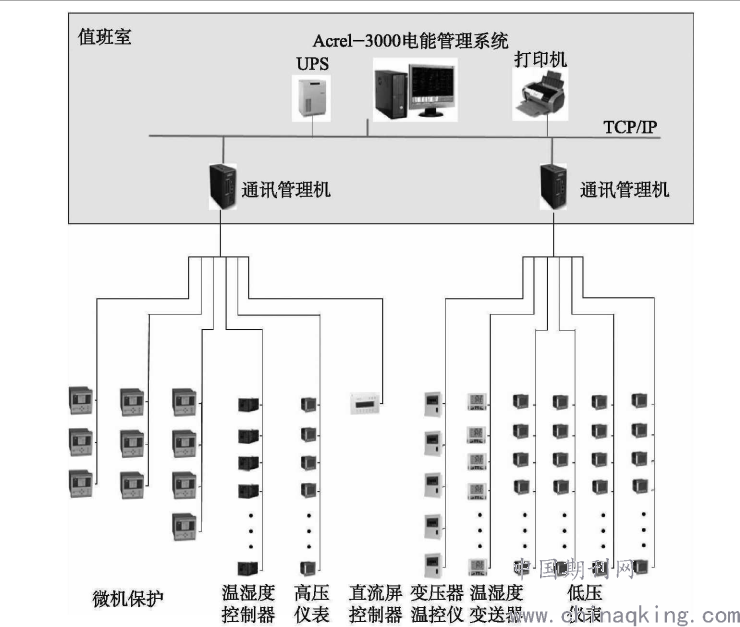

图在线监测系统层级  
        4.2故障定位技术的未来应用发展
        首先，未来随着人工智能制造水平的不断提高，定点定位技术的智能化水平将不断提高，基于迭代和人工智能机器算法的学习将能够实时感知电磁场、高频电波、电流变化，从而绘制电缆外围因素的模拟图形，提高定点分析的精度。技术人员还可以基于更智能的仪器级和安装方法，在电流通过导线时，保证故障维修的稳定性，提高整个配电线路的供电运行效果，通过数字码反馈方法进行网络分析，提高数据传输精度。其次，随着制造水平的提高，目前的智能电网正如火如荼，如现有的故障检测设备外壳原材料为ABS，今后可以增加环氧树脂材料进行密封，从而延长该智能设备的使用时间，降低外围电磁信号对设备工作效果的干扰，提高设备的智能化水平和工作精度第三，目前的智能电网管理系统也在逐步升级，可以应用于当前的故障定点智能定位，从而合理安排人员。管理人员还应根据该技术的进步及时更新概念，如在新的10kV电网布置过程中，可在变电站出口门附近安装该智能识别装置，更准确地判断故障发生在变电站内部还是变电站外部，从而方便维修人员进行搜索。此外，技术人员可以在用户电压线附近、电缆线附近安装该故障检测装置，方便维修人员快速定位故障。
        结束语
        为了满足人民日常生活和工作的用电需求，我国利用10kV配电网向城乡居民供电。但由于分布区域广，配电线路分散复杂等原因，供电整体质量不好，供电效率以及供电稳定性也比较差。如果线路出现故障问题，由于环境和人的因素的影响，手动检查和维修的方式并不有效，有时还会对员工的人身安全造成危害。配电线路故障定位技术的应用提高了工作效率，也保证了人员的人身安全，给供电企业和社会带来了显着的效益。
参考文献
[1]何梓田.配电线路故障定位技术及其在10kV电网中的应用[J].中国高新技术企业, 2014(01): 145-146.
[2]王乃德，张国峰. 10kV电网配电线路故障定位技术及其应用[J].建筑工程技术与设计. 2015(30): 1035.
[3]潘勇.配电线路故障定位技术在10kV电网中的应用分析[J].速读(中旬).2015(10): 284.
[4]潘勇.配电线路故障定位技术在 10kV 电网中的应用分析[J].速读(中旬),2015,(10):284.
[5]林铭泰.10kV 电网中配电线路故障定位技术的应用剖析[J].山东工业技术,2016,(7):172
