上海康舒特建设工程监理有限公司
摘要：上海是长江三角洲冲积平原的一部分，其地质条件较为复杂，土质大多数为淤泥质和杂填土，是典型的软土地区，深基坑开挖好坏关系到基坑工程的安全。2012年上海某高科技园深基坑施工坍塌事故教训深刻，我们查阅同行反馈的资料信息，通过分析暴露的问题，找出导致基坑坍塌原因之一是管理不善、质量控制不到位。为避免深基坑施工出现安全质量问题，我项目监理机构将三阶段质量控制管理运用到施工监理中，取得良好的效果。
关键词：三阶段质量控制管理；深基坑开挖的现场监理措施；分层；分块；对称；限时土方开挖；控制基坑变形；加强监测
一、工程概况及基坑围护设计
上海市九亭某高层厂房建设规模26934m2，地上建筑面积17313.8m2，地下建筑面积9590.2m2。北侧为已有建筑，距离基坑边线最近约为15.0m；西侧为已建厂房，距离基坑边线12m；东侧为河道，河道宽度约为16.0m左右，距离基坑边线最近约为17.0m左右。场地地层自上而下描述：杂填土、浜底淤泥、粉质黏土、黏土、粉质黏土、砂质粉土、粉砂。工程基坑采用钻孔灌注桩排桩结合三轴水泥土搅拌桩止水帷幕作为基坑围护结构，基坑电梯井、集水井承台区域及阳角位置采用高压旋喷桩进行土体加固，水平支护结构选用两道钢筋混凝土水平支撑，基坑降水选用真空疏干深井。
作为上海市招商引资的高新医药科创项目，要求严，工期紧，周边环境复杂，确保基坑及周边建筑物的安全是非常重要的，如果基坑开挖变形超过报警值致周边建筑物变形过大发生安全事故，产生的损失和不良社会影响是难以把控的，作为注册监理师，加强三控，避免意外发生。
二、三阶段质量控制
三阶段质量控制指事前质量控制、事中质量控制、事后质量控制，
这三大控制是一有机的系统过程。
1、事前质量控制：审查总分包资质人员；审查施工组织设计及专项方案；建立现场质保体系，落实项目关键岗位人员；图纸会审。
2、事中质量控制：过程质量预控，即对工程实施过程进行全面控制，包括技术交底、质量检验等控制。我们监理作为外部力量，督促操作者自我约束自我管控，增强质量意识。
3、事后质量控制：事后把关，发现质量缺陷，通过分析提出质量改进措施，以使不合格工序或最终产品不流入下道工序。
三、深基坑开挖施工情况
工程基坑面积约为5400m2，基坑周长约302m，根据基坑围护结构设计要求，分三层开挖，为配合内支撑施工：第一层-0.6m~-2.9m（距第一道支撑梁底以下100mm）；第二层-2.9~-7.4m（距第二道支撑梁底以下100mm）；第三层-7.4m~-11.55m（预留300mm人工清槽）；每层开挖以后及时交给总包支撑施工队进行内支撑施工。支撑砼强度达到设计要求方进行下层开挖。
四、三阶段质量控制在深基坑开挖施工现场管理的应用
根据现场实际，深基坑开挖，我监理主要采取以下措施：
1、事前监理质量控制：
1）核查挖土单位的企业资质及人员、设备情况和质保体系；
2）督促施工单位配备关键岗位人员；
3）审查深基坑支护土方开挖专项方案的合法性、可行性和针对性；
4）挖机、汽车吊、塔吊等施工机械质量和配置的检查；
5）根据工程环境特点、土质情况、支撑形式，合理选择挖土机械及运输数量，合理配备挖土机械；对开挖条件进行检查；
6）审核报验的原始基准点、基准线和标高等控测点；
7）参加设计交底，了解设计原则和质量要求；
8）审查应急预案，我监理要求由建设单位、基坑监测单位、总包单位、土方开挖分包单位等成立应急小组，特别是土方开挖接近至底时，24小时安排人员值班蹲守，巡查基坑变形情况；要求施工单位土方开挖前做好应急物资储备，准备好编织袋、草袋、沙袋、木桩、竹片板等排险材料，以备基坑开挖出现紧急情况所需。若挖土过程中出现土体较大位移或边坡局部塌方，立即停止挖土，分析原因，采取有效措施；
9）编制挖土监理细则指导监理工作；
10）督促施工方做好班组技术交底，我监理参与监督以防走形式。采取措施预防基坑被浸泡，以免引起坍塌和滑坡事故的发生。要求土方开挖及地下工程尽可能避开雨季施工，避免在地下水位以下进行土方施工；

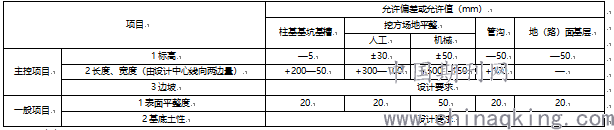

基坑挖土应满足如下要求：
2、事中监理质量控制：
.png)
第二层土方开挖工况图
1）待水平支撑梁砼强度达到设计要求后，土方才开挖，严格按论证方案分层开挖。对出现塌方、隆起等问题，立即停止土方开挖，根据具体实际就地回填反压等应对措施；
.png)
第三层土方开挖工况图
2）开挖前2周预降水，加快土体干燥，便于作业和土方挖运。开挖前降水控制在坑底以下0．5～1m，设计对降水深度有特殊需要的应满足设计要求。严禁先挖坡脚的危险作业。
3）挖到工作面后及时水平支撑施工；
4）基坑边不堆置土方或其他设备和材料，减少地面荷载。加强对围护结构的检查，发现渗漏及时封堵。遵循分层、分段、先后顺序的开挖原则，充分考虑时空效应；开挖与排水、支护密切配合，坚持“慎开挖、快支护、勤监测、早处理”的原则。防止基坑暴露过长或被雨水浸泡，减少基坑在无支撑情况下的暴露时间。
5）开挖到底应立即进行地下室底板砼施工，加快地下两层施工速度；
6）严格质量检验、报验制度，不符要求不得进行下道工序施工；
7）对桩间土严格限制机械开挖。当桩间间距大于50cm时，方可使用PC120型挖机配置0.2m3小型挖斗施工，当桩间间距小于50cm时，需人工指挥测定标高及基底修整，确保符合设计标高。支撑至坑底高度较低，影响挖土，基坑底至第二道支撑净高仅3.2米对挖机的驳运土方造成一定的局限，影响开挖。应对措施：采用长臂挖机配合中型挖机和小型挖机，在坑底满足回转半径和高度区域使用中型挖机掏土，局部受限区域进驻小挖机辅助，一前一后挖土，同时长臂挖机以最快速度将坑底掏出的土方驳运至运输车辆，确保坑底有操作面。
8）基坑开挖是动态的，及时监测发现隐患及时采取措施。根据监测结果，及时分析基坑变形情况，超出警戒范围，及时邀请专家和设计院，制定针对性处理措施。根据现场实际，督促施工采取一些加强措施。2019年10月24日就支护顶监测点Q2、Q16监测日报水平位移累积值分别为33.00mm和31.5mm，已达报警值，我监理邀请参建单位召开专项会议，并就2019年11月5日------2019年11月10日中国上海进博会对深基坑施工的影响和近期深基坑挖土存在的问题展开探讨，会议上各参建单位对挖土暴露的问题达成共识并提出相应的措施：①垫层浇筑顶到支撑梁边上，形成传力体系。栈桥下的土先不挖，把栈桥边上2个区域挖完浇筑垫层，栈桥以南暂时先挖1.5-2米深度，基坑监测由一天一次增加为一天两次，各参建单位派人跟踪督促确保数值真实，监测数据及时通知各参建单位负责人；②土方开挖分层、分块、对称、限时，控制基坑变形，严格按设计、规范、专家论证方案要求施工，做好分区分段阶梯式开挖。做好基坑各项应急措施，高度关注基坑变化。栈桥下方第三层土需保留，栈桥以南挖土目前已挖了一点，要求停挖有利控制基坑变形；③栈桥边同时停放2辆挖机，2辆土方车，已超负荷，且长臂挖机挖土时。停置方法不对，会重心不稳，要合理停在栈桥支撑梁上；④周边老房子需鉴定和加强监测，道路需做标识，东边水位需关注；⑤土方开挖不能超过200方，暴露时间不能超过24小时，保质保量加快施工。不同意基坑所有区域同时开挖暴露十几天；⑥考虑进博期间基坑报警，商品砼禁运，要求目前还是抢栈桥以北区底板砼浇筑。进博结束再考虑栈桥以南挖土。安排在进博会前一天把栈桥以北底板砼浇筑好，同时把所有暴露的基坑垫层砼浇筑好，确保基坑安全；⑦南北侧被动土在原敦式加固体之间重新进行补偿性加固，要求同纳基坑监测单位加强监测，如实把监测数据及时通知各参建单位；⑧监理安排好旁站，加强沟通，及时解决工程施工中存在的各种问题；⑨要求土方单位多调拨车辆，确保出土正常，尽可能减少重载车辆集中驶上栈桥板对基坑的影响。
3、事后监理质量控制：
1）正确处理有关质量索赔问题，认真分析责任单位；
2）及时填写好验收报告、隐蔽记录，对不符合要求的部位项目要求施工单位返工；
3）认真审查竣工验收资料；
4）及时进行监理阶段的小结和分析。
三控成效：
事前、事中、事后三阶段控制构成了深基坑监理质量控制的系统过程，确保了检验批、分项、分部和单位工程达到设计和规范要求。
结语：加强巡视，督促做好基坑变形观测，发现问题做好应对措施并告知相关单位；一旦发生险情立即启动应急预案，按应急预案落实好人力和物力。
