DCS安装、调试中常常存在的问题及改进对策

发表时间：2021/5/13 来源：《中国电力企业管理》2021年2月作者：杨巧华

[导读] 本文简单阐述了DCS系统在安装调试过程中的常见问题和改进措施，以期对DCS系统的优化具有一定推动作用。

杭州和利时自动化有限公司杨巧华 310018

摘要：本文简单阐述了DCS系统在安装调试过程中的常见问题和改进措施，以期对DCS系统的优化具有一定推动作用。
关键词：DCS系统；常见问题；改进对策
        前言：DCS系统在电力、石油化工等领域的应用十分广泛，其优势是具有较强的适应性、完善的功能且更加安全可靠，目前我国正在逐渐将分散控制系统替换为DCS系统，但DCS系统在安装和调试过程中容易出现一些常见问题，只有在有效解决这些常见问题基础上才能充分发挥DCS系统的作用。
        一、DCS系统的安装和调试条件
        （一）环境条件
        环境可以影响DCS系统的运行状况，对这一点要格外重视，安装和调试过程中必须保证环境的温度和湿度符合DCS系统的运行要求，如果环境不满足DCS系统的运行要求应及时改善，如使用空调改变环境的湿度和温度，同时要注意环境清洁避免灰尘油污等。另外在DCS系统附近不能存在大动力的电气设备，也要避免在系统附近使用大功率移动通信设备，以免影响系统的运行磁场[1]。
        （二）电源和接地条件
         两路电源且可以正常切换是DCS系统最基本的电源条件，配置电源过程中要严格执行相关标准，保障系统电流的不停供给。在接地条件方面，为了保证DCS系统能够获得统一、公共且大地为0的基准电压，避免系统出现电流过载的情况，需要做好系统安装过程中的接地处理，同时安装完毕之后要对接地情况进行测试，另外也要对DCS系统的设备加装屏蔽器，以此尽量减少外部干扰。
        （三）接线和改线条件
        接线和改线可直接影响DCS系统的运行状况，为了保证接线和改线工作的顺利开展，以下三项条件必须得到重视：第一，由施工单位完成DCS系统外部的接线和改线操作，由DCS厂家完成系统内部的接线和改线操作。第二，正式开展接线和改线之前应将相关模件拔出。第三，正在使用中的线路在改动之前要做好分析，避免对今后系统的运行造成影响。
        二、DCS安装调试中的常见问题和改进对策
        （一）二次接线中的常见问题和改进对策
        本次分析某电厂的2×300MW燃煤机组为例，该机组由于线路较长，数量巨大，因此在DCS系统的二次接线过程中出现了混接、错接、线头、外观瑕疵等状况，影响了系统运行的稳定性和美观性，具体改进过程中采取了以下措施。
        第一，做好改进准备工作。准备工作有以下几项内容：各种二次接线的材料准备齐全；准备好接线要使用的箱、柜、盘等设施；确认线材是否全部正确，确认之后对线材进行固定；全面审核施工图纸，对线材进行绝缘测试；组织相关工作人员开展DCS系统二次接线的培训工作，在培训过程中进行技术交底。
        第二，接线过程中的技术控制。DCS系统二次接线具有十分繁杂的工序流程，而且对细节要求非常高，为了保证接线效果，应从以下几方面出发实施技术控制：①由于DCS系统二次接线需要控制非常多的电缆，因此在真正开始接线之前要对线缆的数量进行校对，校对方法为在电缆的两端确定对应线芯，然后制作终端头。接下来排列电缆，排列方式为阶梯式或者水平式，层次分为1层到2层，排列完毕之后捆扎固定。②为不同电缆设置相应挂牌，且要保证挂牌上能够准确、清晰记录电缆信息，排列好接线和电缆，保证二者不发生交叉，如果采用垂直的方式对端子排进行排列，端子排的横向单根线要从纵束后方抽出，而且要垂直于正对的端子排。③在异性胶管上应使用打印机印上线缆的回路胶头号，并且依据线图回路号编码将多余的芯线去除，去除位置为端子接线处，然后将线缆的绝缘层剖开，紧固螺丝的方向应平行于单股线头的弯曲方向，单侧的接线要小于或等于两根，如果端子的接线方式为插接式，那么两根不同截面导线不应接入同一端子，如果接线方式为螺栓式，那么可接入相同的两根导线，但两根导线之间用加装垫片。④对盘柜进行接线时，应按照从下到上、从左到右的顺序，接线过程中如非特殊情况不更换工作人员，且要认真核对线缆的编号与胶头号，以相同长度和弯曲度预留线芯。⑤接线过程中要确定线缆是否牢固，确认之后接入端子，进入完毕将钢带切断、捆扎，然后对钢带进行接地处理，如果电缆有铜屏蔽层，则要对铜屏蔽层进行接地，接地方式参考设计方式[2]。⑥校对接线，完毕之后按照安装图逐一校对，尤其是要检查是否存在端子的错误连接，如果发现错误有记录且立即改正，对于特殊接线处应现场配线之后在进行接线。
        （二）接地施工中的常见问题及改进对策
        接地施工过程中的常见问题有以下两点：第一，非单点接地。在非单点接地中，导线互相耦合，进而产生干扰，分别为电磁场辐射、电感性耦合、电容性耦合三种形式，其中的共模干扰信号是DCS系统核心，包括电容性耦合与电感性耦合。由于使用了单点接地，因此会在接地点之间形成地环电流，而地环电流会放大干扰信号，进而产生共模干扰，为了减轻干扰影响、保证DCS系统更稳定运行，需要在接地过程中参考厂家要求，尽量对单点接地进行优化。第二，串联式单点接地。采用这种接地形式会在接地线以及连接处产生电阻，导致连接点处出现电位差，进而在电路间出现干扰信号。如果干扰信号过强会影响电路的正常运行，导致DCS系统的运行状态受到一定限制[3]。改进对策是将串联式的单点接地改为并联式的单点接地，如果无法改变就要尽量控制连接处电阻，并要以规定顺序进行串联，以此减轻干扰信号的影响，如图1图2所示。

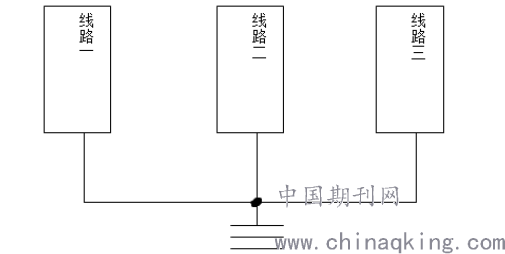

图1 串联式单电接地

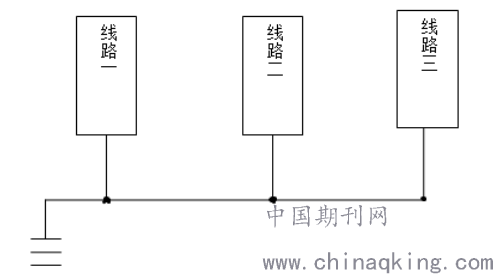

图2 并联式单电接地
结束语：综上所述，DCS系统的应用非常广，但安装调试过程中容易出现一些常见问题，进而导致系统难以充分发挥作用。正确处理DCS系统安装与调试过程中的常见问题，可使系统的运行更加稳定，本文分别从DCS系统的安装和调试条件、DCS安装调试中的常见问题和改进对策入手对此做了简要分析，以期对相关人员具有一定参考价值，进而更好地提升DCS系统的运行稳定性。
