陈建亮
五矿二十三冶建设集团有限公司 湖南长沙 410000
摘要：连墙装置包括埋设在墙体内的一部分结构和伸出墙体外与脚手架连接的另一部分结构，由于各种建筑物的外部结构不同，传统固定形式的连墙装置无法满足需求，为了扩大连墙装置的使用范围，需对连墙装置进行改进，使其可进行调节。现有可调节的连墙装置是通过在连墙装置的两部分结构之间设置一个调节机构，利用调节机构对连墙装置的调节，实现对脚手架的上下及左右调节，使脚手架能适应多种墙体。但该调节机构包括齿轮和齿杆等结构，结构较复杂，成本高，安装困难，且花费大量时间。
关键词：夹具式；连墙；装置
1夹具式连墙装置概述及其优势
夹具式连墙装置，包括管体、调节件和贯穿安装在墙体上的固定件，所述调节件与所述固定件相连，所述管体通过活动连接机构以能调节上下摆动角度的方式连接在所述调节件上。
所述活动连接机构包括贯穿连接所述管体和所述调节件并使所述管体能相对于调节件转动的紧固件。
1）调节件还具有两个间隔布置的限位板部，所述管体插设于两个限位板部之间，两个限位板部之间形成引导管体上下摆动的导向槽。
2）紧固件贯穿两个限位板部和调节件设置。
3）固定件包括一组以上螺栓组件，各螺栓组件包括螺母和带螺栓头的连接螺栓，所述连接螺栓贯穿所述墙体和调节件与所述螺母螺纹连接，所述螺母和连接螺栓的螺栓头夹紧紧固所述墙体和调节件。
4）各连接螺栓上均套设有一个钢垫圈，所述钢垫圈与墙体背向调节件的一侧面相抵。
5）调节件具有与所述墙体面接触的加强板部。
6）加强板部上开设有供所述固定件穿过的固定孔，所述固定件穿过所述固定孔与所述加强板部相连。
7）固定孔的数量为多个，多个所述固定孔分别位于所述管体的两侧。
8）墙体上开设有供固定件贯穿的安装通孔，所述安装通孔内设埋设有与其等长的套筒，所述固定件穿设安装在所述套筒中。
固定件贯穿墙体调节件与相连，管体通过活动连接机构以能调节上下摆动角度的方式连接在调节件上。相对于现有技术该夹具式连墙装置具有结构简单，易于安装，可调节角度及适用范围广的优点。
2夹具式连墙装置具体实施方式
为了便于理解本实用新型，下文将结合说明书附图和较佳的实施例对本实用新型做更全面、细致地描述，但本实用新型的保护范围并不限于以下具体实施例。（注：除非另有定义，下文中所使用的所有专业术语与本领域技术人员通常理解含义相同。本文中所使用的专业术语只是为了描述具体实施例的目的，并不是旨在限制本实用新型的保护范围。）

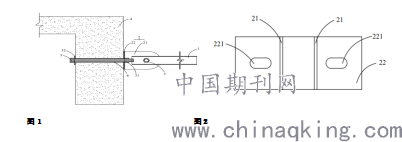

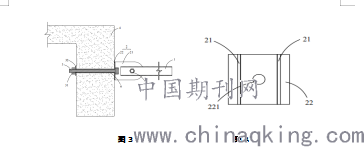

图1和图3为本实用新型提供的夹具式连墙装置的部分实施例的剖面结构示意图，上述实施例提供的夹具式连墙装置包括管体1、调节件2和贯穿安装在墙体4上的固定件3，调节件2与固定件3相连，管体1通过活动连接机构5以能调节上下摆动角度的方式连接在调节件2上。使用时，将固定件3穿过与墙体4与调节件2连接，管体1的一端通过活动连接机构5以能调节上下摆动角度的方式连接在调节件2上，管体1的另一端则与脚手架相连，通过对活动连接机构5进行调节便能对管体1进行上下摆动角度的调节，避免了因不规则形状的墙体4而导致管体1安装在墙体4上后，与脚手架位于不同的水平面，而无法进行连接的现象的发生，而且该连墙装置结构简单，易于安装，操作方便，通过活动连接机构5便能实现管体1角度的调节。
一实施例中，如图1所示，活动连接机构5包括贯穿连接管体1和调节件2并使管体1能相对于调节件2转动的紧固件。结构简单，便于施工人员实现管体1角度的调节，其中，本实施例中采用的紧固件为拧紧螺栓，成本低廉，易于得到且便于反复回收利用。
在一较优选地实施例中，如图1和图2所示，调节件2还具有两个间隔布置的限位板部21，管体1插设于两个限位板部21之间，两个限位板部21之间形成引导管体1上下摆动的导向槽。利用导向槽实现了对管体1的导向，防止管体1在上下摆动过程中发生偏移，提高了调节效率，能迅速的将管体1转动至预设的角度。
在一更优选地实施例中，如图1和图2所示，紧固件贯穿两个限位板部21和调节件2设置。利用紧固件将管体1两个限位板部21连接在一起，使管体1始终位于两个限位板部21形成的导向槽内，提高了管体1的调节效率，避免了管体1因与其他零部件产生干涉而导致管体1无法顺利进入导向槽内，需要施工人员进行调节，浪费时间。
请参阅图1，在一实施例中，固定件3包括一组以上螺栓组件，各螺栓组件包括螺母31和带螺栓头的连接螺栓，连接螺栓贯穿墙体4和调节件2与螺母31螺纹连接，螺母31和连接螺栓的螺栓头夹紧紧固墙体4和调节件2。如此便于施工人员进行安装，利用螺栓组件便能实现与墙体4及调节件2之间的连接。在本实施例中，连接螺栓从墙体4上背离管体1的一侧进行安装，在另一实施例中，如图3所示，连接螺栓从墙体4上靠近管体1的一侧进行安装。需要说明的是，对于连接螺栓的装配方式，即从墙体4上背离管体1的一侧还是靠近管体1的一侧安装连接螺栓，在此不做过多的限定，只需完成连接螺栓的安装即可。
请再参阅图1，在一实施例中，各连接螺栓上均套设有一个钢垫圈32，钢垫圈32与墙体4背向调节件2的一侧面相抵。通过增加与墙体4之间的接触面积，增强了连接螺栓与墙体4之间的连接强度。
请继续参阅图1，在一实施例中，调节件2具有与墙体4面接触的加强板部22。通过增加调节件2与墙体4之间的接触面积，提高了调节件2的连接强度。
具体的，如图4所示，一实施例中，加强板部22上开设有供固定件3穿过的固定孔221，固定件3穿过固定孔221与加强板部22相连。如此便于实现固定件3和调节件2之间的安装和拆卸。
更具体的，如图2所示，在另一实施例中，固定孔221的数量少为多个，多个固定孔221分别位于管体1的两侧。上述设置进一步加强了固定件3和调节件2之间的连接稳定性，能使固定件3和调节件2牢固的安装在墙体4上。
如图1所示，在一实施例中，墙体4上开设有供固定件3贯穿的安装通孔，安装通孔内设埋设有与其等长的套筒6，固定件3穿设安装在套筒6中。如此避免了安装通孔内壁的残渣掉落，阻碍固定件3的安装，浪费时间，在安装通孔内设置一个套筒6，能使固定件3快速，高效的穿过墙体4。
结论
以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例。对于本技术领域的技术人员来说，在不脱离本实用新型技术构思前提下所得到的改进和变换也应视为本实用新型的保护范围。
.png)
.png)
参考文献：
[1]回收螺杆在外墙钢管脚手架拉结点的设置[J]. 葛明华,余金虎. 建筑工人. 2017(10)
[2]JGJ 130-2011. 建筑施工扣件式钢管脚手架安全技术规范[S]. 2011
