大连三〇三转播台 大连新闻传媒集团 辽宁省大连市 116022
摘要：从影响中波地波对服务区场强覆盖的诸多因素的分析中，利用技术改进的有利措施，挖掘出切实可行的解决方法，为实施优质的广播覆盖工程提供可靠依据。
关键词：地波；电导率；场强覆盖；地网效应
1 引言
随着科学的进步，社会的发展，高质量、高效率的广播覆盖工程显得尤其重要。与地波场强覆盖的相关因素：除了天线的辐射功率、频率波长、天线增益外；还有场强覆盖区域内的大地电导率、地网的完好率；以及发射机、馈线、天调网络的阻抗匹配和整体效率；另外，来自气候、昼夜的大自然变化等因素，都需要对其做细致的研讨。
2 影响因素的理论分析
中波广播大部分发射能量沿地面传播，称为地波。而地波的传播直接受到地表自然结构的影响，因此，地波的辐射损耗和大地电导率有着很大关系。当电波传播的距离有限时，地面的场强覆盖圆图可以近似为平面（最大半径R约100～200KM），在这个范围内，中波地波的场强E可近似为自由空间辐射体的场强Eo和地波衰减因子Ls的乘积。
即： E ＝ Eo Ls

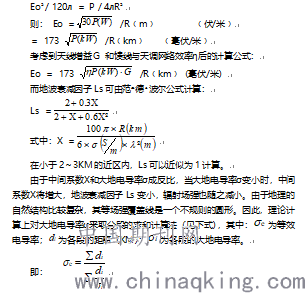

首先分析Eo的表达式：
设自由空间为无方向、无损耗的理想点源天线，其发出的电磁波传到距离R处，输入到天线的功率P都均匀地分布在以R为半径的球面上，该距离的能量密度为P/4лR²，设该点场强为Eo，则该距离电磁场功率密度为Eo²/120л，两者应该相等，即：
接收点场强除了采取公式计算外，还可以查看地波传播曲线图。
3 切实可行的解决方法
根据理论计算公式的推导，结合实地收测数据以及以往的工作经验有以下做法：
3．1利用发射功率与频率波长的关系
表1 E﹙dB﹚
中波天线发射功率越大，在等距离处的地波辐射场强越大。工作频率越低，波长越长，传播衰减越小（由于地网线埋设长，接地电阻小），到达服务区的辐射场强的覆盖半径就越大。反之，工作频率越高，中波地波的覆盖半径就越小。
表1是功率为10KW与50KW天线辐射场强在不同地点、不同电导率、相同距离下的实测数据，比照可以看出：10KW低频率的覆盖场强在远处的测试值等于或高于50KW的测试值。所以经常性的收测工作可及时检查场强覆盖的变化情况，发现问题，及时解决。
3．2 掌握地导系数的主导作用
地导系数即是大地电导率。考虑到中波天线地网的占地面积比较大，潮湿开阔平坦的地域又具有良好的地导系数，它有利于地波的传播，中波发射台址首先要建在这里，例如在沿海的盐碱地带建台就比较理想，中波地波可以传的很远。
大地电导率实际上是一个概算值，仅供参考。
表2 F=720KHZ P=10KW E（dB）
注：表2是一组多次实际收测的汇总数据，因测试仪器、测试地点、时间和测试方式上的误差与理论计算值稍有不同。
3．3 注重地网效应的重要性
地网是中波天线谐振的接地回路，当电流通过地面时产生损失﹙称地损失﹚，地损失主要集中在天线底部附近，为了提高天线的增益和天调网络的效率，尽量减少这项损失，就应该首先考虑增强地网效应，使发射天线有良好的接地设备——地网。为了提高地网效应，就需要将地网埋设在电导率比较大的土地上。
地网通常用Ф3铜线每3°一根，共120根，根据天线发射频率的波长，取值大于0.5λ，即每根取半径为100～250米，呈360°放射形状埋设，埋深0.3～0.5米。一般地讲，中波天线区半径500米内不准有建筑物，地网区域要保持自然地形地貌，地网线外露要及时修补。
3．4 考虑发射机、馈线、天调网络的整体效率
随着新技术新设备的应用，高效率的数字DAM发射机确保了满负荷的全功率输出。现在大部分发射台的输出馈线都由老式的230Ω六线制改成50欧姆同轴电缆，因此，馈线损耗也大为减少（同轴电缆阻抗匹配工作稳定，但必需定期充气维护），发射机整体输出效率大为提高。天调网络经常保持工作于纯阻状态，即无反射功率存在，这样到达天线上的输出功率最大，同时地波的场强覆盖范围更远。产生更好的收听效果。
3．5 附加气候变化和天波折射的作用
中波天线不仅在水平面上发射地波，而且在各仰角方向发射天波，天波一般在夜间经电离层E层折射返回地面（白天被电离层D层吸收，夜间D层消失），在一定地区与地波叠加，增强了边远山区复杂地形的收听效果。雨季的到来使大地的湿度加大，电导率明显好转，辐射场强也将随着增强。
4 结束语
综上所述，选择一个理想的台址，充分利用大自然的地形外貌和有效地扩展场强服务区的覆盖半径，可以显著提升经济效益和社会效益。现今，发射设备已从过去的电子管发射机更新为现代数字DAM发射机，在不久的将来，数字立体声DRM发射机也将投入使用，在未来城乡广阔的覆盖服务区內，高质量的立体声中波疏导工程，将会把丰富多彩的广播节目传送給千家万户。
参考文献：
[1]张丕灶等．全固态PDM中波广播发送系统原理与维护［M］ 北京：中国广播电视出版社•1999年
[2]韩荣华．地表结构及频率对中波地波辐射场强的影响［J］ 广播与电视技术•2002年第一期
