孔底平板载荷试验的主梁安装计算方法

发表时间：2021/5/14 来源：《基层建设》2021年第2期作者：阮盈盈

[导读]

        中冶成都勘察研究总院有限公司
        1.前言
        孔底平板载荷试验是利用桩孔护壁提供反力的载荷试验方法，适用于测试深部岩(土)层的承载力，其安装示意图如下：

        孔底平板载荷试验安装示意图
        由于主梁的长度要超出孔径一定宽度，因此需要孔底开槽才能安装，而开槽的长度和高度事先确定可以避免安装反复，提高效率。
        2.主梁安装计算
        2.1孔径修正
        如下图所示，主梁具有一定宽度：

        根据的几何关系，有效孔径按下式计算：

        D---有效孔径，D0---桩孔直径，B---梁宽
        2.2安装阶段开槽的长度和高度计算
        主梁安装示意图如下：

        阶段1的安装示意图

        阶段2的安装示意图
        根据孔径约束的几何关系：

        开槽长度X=(L-Lβ)*cos(β)
        开槽高度Z=(L-Lβ)*sin(β)+H*cos(β)
        X、Z均为关于倾角β的函数，通过求函数的最大值即可确定开槽长度和高度的最低要求。考虑到施工误差和安装方便，可在计算值上适当增加一定余量作为施工值。
        3.应用实例

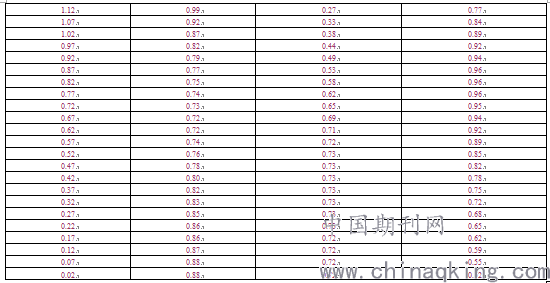

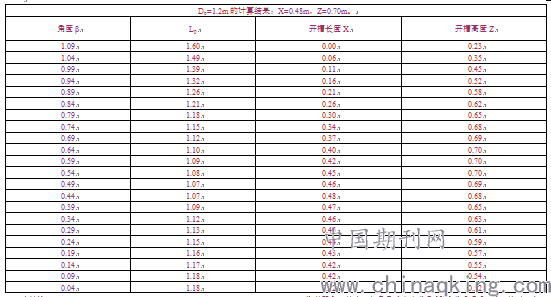

        某项目需进行孔底平板载荷试验，桩孔直径：0.9m、1.2m，主梁尺寸：1.6m*0.2m*0.5m，计算开槽的长度和高度。

        4.结论
        根据上述方法编制成计算表格，可以快速方便得到开槽的长度和高度，指导孔底开槽，避免安装反复、提高效率。
