王先军
淮河能源煤业公司安装工程分公司 安徽淮南 232001
摘要：先在井口布置稳车并缠好钢丝绳，接着利用钢丝绳带电缆下放，人员在井口临时平台上卡设临时电缆卡，等下放到井底管子道位置时，先完成管子道电缆敷设，再上提提升容器，人员站在提前在提升容器顶部搭设好的临时平台上，边拆除临时电缆卡边安设永久电缆卡，直到完成井筒段电缆敷设。
关键词：动力电缆、罐笼、稳车、电缆卡
煤矿立井钢结构井筒装备安装完成后，紧接着需要敷设井筒电缆。随着煤炭开采智能化程度越来越高，开采层次越来越深，井筒电缆的单重也越来越大，同时对电缆敷设的质量要求也越来越高。现以淮南矿业集团顾桥矿南区副井动力电缆敷设为例，浅谈其施工方法。
一、需敷设的电缆参数
MYJV42-8.7/10KV--3×120（直径Φ74mm） 1根（共计1106m） 11.8t/Km
二﹑施工方案
（一）、提前准备工作
1、40t稳车布置及缠绳：
1.1用一台汽车吊和一台平板货车配合将40t稳车倒运至井口进车侧道路位置，并用汽车吊配合Φ28mm钢丝绳套将稳车吊到现有稳车基础上，然后人工利用千斤顶及手拉葫芦将稳车组对完毕。稳车与稳车基础预埋工字钢之间采用20#槽钢焊接牢固可靠。
1.2稳车缠绳。利用绳盘架将绳盘架设到稳车正前方，将钢丝绳头牢固卡接到稳车上，开动稳车将钢丝绳缠到稳车上。稳车上缠18×7-1670-Φ44钢丝绳约1000米。
（二）、电缆敷设
1、大临布置
1.1在井口进车侧，利用32#工字钢加工制作放电缆临时天轮平台。临时天轮布置完成后，在天轮上方靠前面一点位置再架设一只滚动托辊，作为电缆下放导向轮。
1.2临时卡接位置平台铺设。临时电缆卡卡接平台位于第一道卡管梁平台位置，该平台需提前利用70mm厚大板将该其铺设平整。
1.3大临布置完成后开动40t稳车，将稳车上钢丝绳人力拖拽至井口，并绕过天轮下放至绳卡卡设平台位置，并将加工制作好的钢管重锤挂设到稳车钢丝绳扣上，钢丝绳扣利用2副Y-45钢丝绳卡卡设而成。钢丝绳翻越天轮后提前将其下放至第一层托管大梁位置进行试车，试车同时安排专人乘坐双罐进行观察，当到达第一层托管大梁位置时对钢丝绳进行观察，满足下放要求后方可将其投入使用，不满足要求时要对落绳点进行重新调整，直至符合电缆下放要求。
2、井筒段电缆下放

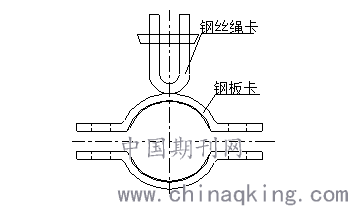

将提前下放的钢丝绳重新收至地面。施工人员在临时平台上卡接临时电缆卡时，要首先将保险带挂设到安全可靠的位置，保险带距离不够时增设保险绳，高挂低用。施工人员进出临时卡接平台时可借助双罐南侧罐笼进行。另外，临时电缆卡是采用上述图中8mm厚钢板加工的钢板卡与Y-45钢丝绳卡焊接制作而成，焊接位置为钢丝绳卡U型弯与钢板卡中间位置，焊接时要保证焊接牢固可靠。见下图所示。
.png)
2.1利用一副临时电缆卡将电缆与稳车钢丝绳由电缆头位置卡设牢固可靠，作为第一副固定卡。第一副临时电缆卡卡接牢固可靠后，开动稳车下放钢丝绳及电缆，此时井口安排专人倒运电缆及钢丝绳，当第一副临时电缆卡下放约6m后停止倒运，然后再卡设一副临时电缆卡。
人工向井筒内倒运电缆时要缓慢进行，并且要设专人利用棕绳在倒运位置后方进行后留。同时，在下放第一副临时电缆卡时要每3m绑扎一道铝丝，防止电缆兜肚子。依次进行，直至电缆下放约20m能够靠自重自由下放时撤离倒运人员。
2.2电缆能自由下放时，按照每6m卡设一副临时电缆卡步骤开始继续下放电缆。并且，在电缆下放前100m段每3m再绑扎一道铝丝，防止电缆兜肚子。下放电缆时，稳车、井口天轮等重要部位应派专人携带对讲机进行监视，发现异常应及时联系停车。临时电缆卡与钢丝绳及电缆之间要紧固牢固可靠，确保安全。
2.3下放电缆时，安排专人携带对讲机及保险带乘坐双罐顶部密切监视、跟踪电缆头下放的全过程，遇到问题时及时与地面用对讲机联系停车。罐笼下放速度不大于1m/s，并尽可能与电缆下放同步。罐笼顶部监视人员若听到电缆下放指令，而电缆头并未动作时或者出现跳动现象时要及时对讲机联系停止开动稳车，并乘坐罐笼自下而上对井筒内电缆进行检查，确保无刮碰现象后方可继续下放电缆。
3、管子道内电缆敷设
当电缆下放到管子道时，停止下放，拆除重锤。然后施工人员乘罐笼自上向下检查电缆的旋转情况，并在管子道处进行旋转，使钢丝绳与电缆无打绞现象。
在管子道位置拆除临时电缆卡，将钢丝绳头继续向下放，然后人工将电缆绕过管子道位置的固定槽钢将其向管子道内拖拽。继续拆除临时电缆卡，人工继续向管子道内拖拽电缆，同时安排专人沿梯子间对下放钢丝绳进行监护，避免钢丝绳缠绕至尾绳以及井筒设施，使钢丝绳余至井底锅底仓内。
管子道内电缆敷设至斜巷下口标记位置后停止向管子道内拖拽，完成管子道内电缆敷设，管子道内电缆沿巷道壁摆放整齐。
4、卡设永久电缆卡
待井筒及管子道内电缆下放完成后，停止下放电缆，地面施工人员用3只Y-45绳卡配合一根Φ28mm钢丝绳套卡住钢丝绳，将钢丝绳反留在40t稳车基础上，然后起升罐笼至地面。
4.1卡接永久电缆卡。联系矿方相关单位，在征得同意后在双罐南侧罐笼下层罐的侧面开一个人孔，方便人员进出井筒拆除临时电缆卡。
将永久电缆卡、螺栓、垫板等放在双罐南侧罐笼顶部的编制袋内，编织袋用8#铁丝扎紧在悬挂上。然后下落罐笼至下层罐到达第一副临时电缆卡位置停车，下层罐施工人员通过借助跳板拆除第一副临时电缆卡。
第一副临时电缆卡拆除完毕后继续下落罐笼至罐笼顶部到达井口第一道电缆托架处停车，然后罐笼顶部施工人员布置两根2m长大板，大板一端放置在罐笼上，一端伸至电缆托架处，在罐笼上焊接80mm高的10#槽钢框架将大板压住，大板的两端必须用钻孔拴挂棕绳。施工人员系好安全带后，站在操作平台上装永久电缆卡。当此层电缆卡设完毕后，将大板抽回放置到罐笼上，然后下落罐笼至第二道电缆托架处装永久卡、拆临时卡。以此循环，由上至下拆除临时电缆卡，安装新电缆卡。
当准备拆除最后一副临时电缆卡时，在电缆卡上方的钢丝绳上用1只Y-45绳卡将一根Ф15.5mm钢丝绳与悬吊绳卡接在一起，并用2t手拉葫芦将悬吊绳留在降温管路上，防止拆除电缆卡时，钢丝绳破劲甩出伤人。悬吊钢丝绳留好后，拆除临时电缆卡。
注意：下层罐笼拆临时电缆卡施工人员要与罐笼顶部施工人员配合好，避免起落罐笼造成混乱；拆除的临时电缆卡有序摆放在下层罐笼内；下层罐笼开孔后，罐笼内施工人员要将保险带挂设到轨道等安全可靠的位置；每次大板伸出罐笼外进行作业时，要检查槽钢框架的焊接情况，确保安全后方可进行作业。
4.2钢丝绳回收。永久电缆卡卡设完毕后开始进行钢丝绳回收工作。对井筒钢丝绳自上向下检查一遍，同时安排专人沿梯子间监护井底段钢丝绳，确认钢丝绳在井筒内无刮碰现象，然后对讲机联系开动稳车收钢丝绳。
三、结束语
目前此施工方法，在淮南矿业集团各矿区已达到熟练应用，确保了电缆敷设的施工进度和质量要求。
参考文献：
[1] 马智民;千米深立井井筒电缆敷设新工艺;中煤五公司;2007年
