浅谈电动车充电器的原理与检修

发表时间:2021/5/14   来源:《科学与技术》2021年第29卷第4期   作者:郑航天 钱岗
[导读] 随着电动自行车的飞速发展,社会上电动自行车的数量越来越多

        郑航天   钱岗
        苏美达机电  江苏,南京  211500
        摘要:随着电动自行车的飞速发展,社会上电动自行车的数量越来越多,我们经常会遇到电动车充电器的故障,本文会先从原理说起,然后讨论检修步骤,最后讨论一下使用铅酸电池的注意事项。
关键词:电动自行车充电器   铅酸电池   充电
一、原理介绍

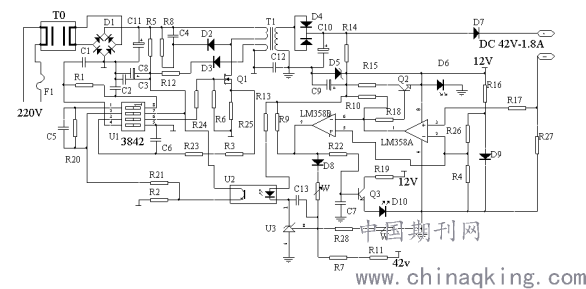

        本文以一个使用36V电池的电动车充电器为例,下图是它的原理图。


        先简单介绍一下它的工作过程:左边交流进去经过共模电感,抑制充电器和电网之间的相互干扰,然后经过整流桥,把交流正弦波整流成脉动直流,再经过后面大电解电容,得到大约+300V直流电压。然后通过启动电阻给原边驱动芯片U1的7脚供电,当启动电容上的电压到达U1芯片的启动电压时,U1便开始工作,通过6脚驱动Q1来给变压器主绕组施加方波电压,同时副边绕组也会感应出和原边主绕组成匝比的电压,通过D4、C10整流滤波成直流电压输出。原边通过D3、R12给U1提供工作电压。副边通过R14、D5得到+12V电压给LM358供电。副边稳压反馈部分主要是利用LM358加光耦来实现三段式充电,第一段是恒流充电,通过LM358的2脚和3脚作比较,正常充电时,检流电阻R27上的电压,会比2脚电压高,所以运放LM358的1脚会输出高电平,此时充电灯D6点亮,充满灯D10熄灭,这时候的充电限流是靠U1的3脚来动作。当充电电流慢慢下降,充电电压慢慢上升,上升到最大输出电压时,此时便进如了第二段充电:恒压充电。这时候副边反馈便起作用了,输出电压通过R11、R7、R8、W的分压,使得输出电压稳在最大电压。随着充电电流的进一步下降,当LM358的3脚低于2脚电压时,那么此时便进入了充电的最后一个阶段:降压涓流充电。这时候充电灯D6熄灭,充满灯D10点亮,运放LM358的1脚输出低电平,7脚输出高电平,经D8和下方W叠加一个电平在U3的控制极上,使输出电压降低。
二、故障检测与分析
故障检测主要是通过观察,分为这么几种情况:
1、上电,不接电池,灯不亮,无反应。
        这种情况是最多的,首先我们要确定是原边出问题了还是原副边都出问题了。原边主要是测量F1和Q1,副边主要是测量D4,先确定主功率回路有没有问题。如果测量到Q1损坏,那么需要着重检查的有这么几个器件:U1、R24、R25、Q1、F1、D1,如果测量到D4损坏,那么D7也需要看一下。把测量到的坏件更换掉,然后通电测试,有条件的可以串一个小功率白炽灯在输入线中起到保护作用,如果指示灯亮了,可以测量输出电压看是不是42V,假如正常的话就可以接入电池测试是否可以使用。如果上电后爆炸或者没反应,那么就需要进一步测试了,有条件的话可以给原副边加上12V辅助电源,然后使用示波器查看U1的4脚是否有锯齿波,U1的8脚是否有+5V电压,U1的6脚是否有方波输出,假如都正常的话再看一下副边有没有指示灯亮,LM358的1脚是否是低电平。假如副边也正常的话,那就需要上电测试,此时测量要注意安全,防止触电。上电之后重点测试U1的7脚电压,如果没有电压,那就是R5损坏。如果电压在10V左右跳动,那么此时需要看一下3脚电压是否有1V,有1V的话可能是变压器有问题,这样的话可以直接放弃了。总之,上电正常工作的话的话,C11上应该是+300V左右,C8上应该是+13V左右,C6两端应该低于1V,具体问题需要具体分析了。也存在一种情况:只坏一个保险丝。这种情况是存在的,有可能是因为偶尔的电网不稳导致输入电流瞬态过大,从而烧坏保险丝,此时只需要直接更换保险丝即可。
2、上电,不接电池,灯闪。
        这种情况类似于反复重启,上电时测量C8两端电压,如果是上下波动,可以尝试更换C8,如果更换后继续波动,可以尝试更换U1,如果仍然不行,那就要考虑是否是因为反馈电路出问题了,可以测量U1的1脚电压和3脚电压。1脚电压应不低于4.4V,3脚电压应不高于1V。如果副边输出端没有短路情况时,可能是因为变压器有问题。
3、上电,接电池,充不满。
        这种情况分两种可能,一是充电器有问题:有可能是因为电线接触不良或者是输出电压变低了,可以尝试更换电线和调节R28后边的W电阻来解决。二是电池问题:电池性能下降,容量降低,或者电池内部漏电流过大,导致充电器一直在充电状态。
三、电池使用建议
1、电动车适宜在电池冷态时进行充电,刚使用后热态时充电对电池有损伤。
2、建议在电池容量剩余40%时就开始充电,电量剩余过少时充电对电池有损伤。
3、电池充满后应拔掉充电器,长期处于充满状态对电池不利。
4、避免电池过放电,严禁亏电行驶。
5、长时间不使用的话应每个月补充一次电,每两个月深度放一次电,以保持电池活性。
6、减少使用快充的次数,快充对电池会造成损伤。
四、展望未来
        随着新能源行业的发展,电动自行车数量肯定会继续增长,同时也带来了更多的问题,国家已经出台了新的标准,但是我个人觉得还不够,应当把电动自行车的管理向机动车看齐,首先是统一标准,包括各种参数,比如最大车速,电池种类大小以及接口,灯光的各种功能和参数等等,然后应当所有数据都联网可查,也要向机动车一样实行保险与违章制度。最后一点,也应该多建设一些电动自行车的充电场所,比如商场周边、路边空旷地带,真正做到随处可充,充的放心。
