冯建华
中国铁路济南局集团有限公司济南电务段郓城信号车间 山东省菏泽市 274700
摘要：随着ZPW-2000A设备的运用、发展、成熟迅速推广，其作为主要的区间闭塞信号设备在全路得到了普遍的应用。确实保证ZPW-2000A设备的正常运行对运输生产显得至关重要。当区间移频闭塞设备发生故障时，往往因站内距离区间路途一般较远，加之对移频设备故障判断、处理失误，常常造成故障延时过长，甚至发展而上升为事故，严重影响运输效率。鉴于上述情况，为了预防、压缩设备故障，提高铁路通过能力。现场已经普及了监测设备，能实时监控、反应信号设备的运用状态，作为现场电务维护人员如何利用微机监测设备提前发现、分析、预防及快速判断、处置故障，保证设备的正常运行值得认真思考。
关键词：设备；故障；预防
一、明确ZPW-2000A设备的基本原理和系统构成
（一）区间ZPW-2000A设备主要包括：
（1）室内的设备主要有，发送器、接收器、衰耗盘、电缆模拟网络等。
（2）室外的设备主要有，发送电缆、接收电缆、送受端调谐单元、送受端匹配变压器、空芯线圈、主轨道和短小轨道、补偿电容等。
（3）系统防雷
（二）ZPW-2000A无绝缘移频自动闭塞系统的技术条件
1.环境条件
ZPW-2000A无绝缘移频轨道电路在下列环境下应能可靠工作：周围空气温度，室外，-30°C~+70°C；室内，-5°C~+40°C。
2.发送器：正常工作必须具备的条件，①电源为24V，极性正确，②有且只有一路低频编码条件，③有且只有一路载频条件，④有且只有一个“-1”“-2”选择条件，⑤功出负载不能短路。
3.接收器：正常工作必须具备的条件，①电源为24V，极性正确，②有且只有一路载频条件并具备“-1”“-2”及X（1）、（2）选择条件（主机并机都应具备）。具备上述条件后接收器工作指示灯应该点亮，接收器工作正常。
轨道电路调整状态下：
主轨道接收电压不小于240MV。主轨道继电器电压不小于20V。小轨道接收电压不小于100MV。小轨道继电器或执行条件电压不小于20V。
4.直流电源电压范围：23.5~24.5V。
二、ZPW-2000A区间闭塞设备如何利用微机监测分析判断查找故障
假如区间某一个区段发生红光带故障。可以利用微机监测查看发送端电缆侧、接受端电缆侧、轨入主、轨入副、轨出1、轨出2电压、曲线，并在室内衰耗盘面观察测试、在分线盘进行测试，快速判断故障点。
1.迅速区分室内外
1）在微机监测上查看发送端电缆侧电压正常，轨入电压也正常，那么故障点在室内受端。
2）在微机监测上查看发送端电缆侧电压正常，接受端电缆侧电压不正常，甩开室内，测试送回室内的电缆侧电压正常，故障点在室内受端；甩开室内，测试送回室内的电缆侧电压不正常，故障点在室外。
3）在微机监测上查看发送端电缆侧电压不正常，测试发送功出电压不正常，甩开室内送端电缆芯线，测量室内送出电压，若电压还是不正常，故障点在室内送端。
2.如故障发生在室外也可以利用微机监测观察区间送、受电端钢包铜线、电缆线电流监测设备实时数据、曲线状态分析对比，指导故障处理。如果监测回来的电流为零、升高或者突变；再结合电压大小判断是开路故障还是短路故障。根据送端钢包铜线、电缆线电流监测数据，受电端钢包铜线、电缆线电流监测数据与以前的电流监测数据对比，还可以判断是什么位置故障。快速、准确的指挥现场处理故障。
3.当故障点出现在室内受端时
1）在微机监测上查看主轨的轨入、轨出1电压、测试XGJ、XGJH是否具备条件，在微机监测上查看前方相邻区段的小轨接收轨出2电压、是否具备条件，如果不能同时具备条件，缺少哪个，就查找哪个。
2）如缺少XGJ、XGJH，测试前方相邻区段小轨的XG、XGH条件有无，有则XGJ、XGJH条件断线。
3）如主轨的轨入、轨出1电压较平时低了很多，不能具备接收器工作条件，在微机监测上查看主轨入电压是否正常，正常则要从室内受端电缆模拟网络、衰耗盘、组合架间的配线处查找故障。
4. 相邻的两个区段同时发生红光带
首先通过故障现象，充分利用微机监测查看两区段的轨入主、轨入副、轨出1、轨出2电压曲线及实时值的变化，进行分析，缩小故障范围。分析这类故障，必须清楚接收主轨道、小轨道逻辑关系，这样才能对故障进行准确定位。
.png)

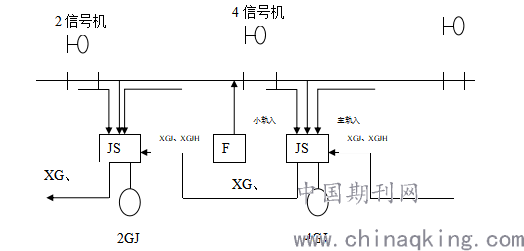

参照图示，相邻的两个区段2G和4G同时点亮红光带，防护这两个闭塞分区的2信号机、4信号机都点红灯。由于JS4接收器同时接收本区段4G主轨道的信息和相邻区段2G小轨道的信息，这两种信息是通过同一条通道把信息送回室内的，两种信息分别被解码后，用来满足4GJ和2GJ励磁的必要条件。在排除有两处及其以上的地方同时发生故障的可能性后，故障一定发生在共用电路中，因而缩小了故障的范围。根据经验，一般如果两个相邻区段同时出现红光带现象，故障点很可能就是在接收端的公共部分。
三、通过微机监测设备报警，发现、分析曲线变化、预防设备故障 例如：曹县站：6370G轨出2电压升高,曲线不良。通过对微机监测轨出2电压曲线变化，分析监测数据、对比曲线配合测试数据。
从衰耗盒到JS主机、并机配线图
.png)
?从衰耗盒b20—JS主机XGH(Z)
?从衰耗盒b21—JS主机XG (Z)
?从衰耗盒b22—JS并机XG (B)
?从衰耗盒b23—JS并机XGH(B)
?从衰耗盒测试XG (Z) 插孔电压正常，XG (B)插孔没有电压。
?经检查发现JS并机XGH(B)插片接触不良，更换插接位置后问题克服，曲线恢复正常。
我们对微机监测设备设置报警上下限，能发现信号设备电气特性发生变化报警，通过分析曲线变化、实时值的变化，从而提前发现设备不良，及时克服处理，避免设备故障，保证信号设备正常运行。
结束语
电务维护人员要明确ZPW-2000A设备的基本原理和系统构成，掌握仪器仪表的使用方法，熟悉室内外设备间的配线。认真分析、浏览微机监测设备，合理设置报警上下限，及时、准确的处置报警信息及曲线变化。充分利用好微机监测设备快速缩小故障范围；提前发现、分析处置、预防设备故障，确保信号设备故障得到大幅度压缩，保证信号设备的正常运行，提高铁路运输通过能力。
