方剑飞 蔡顺国 余其芳
衢州东港环保热电有限公司 浙江衢州 324022
摘要：保护装置和断路器操作回路均有电气防跳回路。若二个防跳回路接线配合不当，会出现装置故障。通过分析发电机保护装置和断路器操作机构防跳回路工作原理,以及同时采用两种防跳回路产生的问题和解决方法,为现场运行维护人员提供了参考。
关键词：断路器；发电机保护装置；防跳回路
1引言
在电力系统中，断路器的防跳回路是二次回路中最重要的回路之一，防跳回路的存在可以避免断路器出现“跳跃”问题，有效提高电力系统稳定性。但在实际工程应用中，微机保护装置中的防跳功能总会与断路器的防跳产生冲突，这就要考虑断路器操作回路和微机保护装置二次回路防跳回路接线配合问题。本文通过分析了保护装置防跳回路和断路器操作机构防跳回路，以及同时采用两种防跳回路时产生的问题，并给出实际工作中检查防跳回路正确性的试验方法。
2防跳工作原理
2.1保护装置防跳工作原理

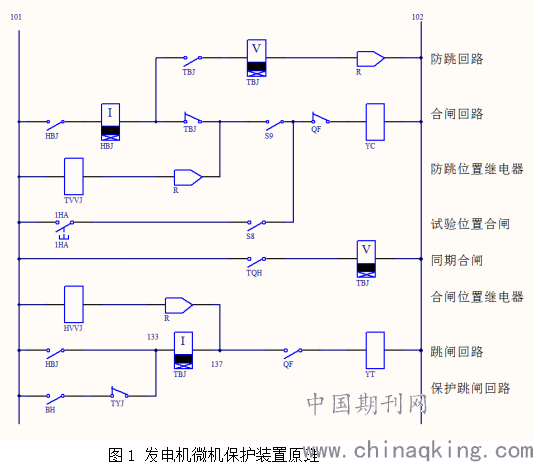

保护测控装置合分闸及防跳回路如图1所示
.png)
防跳继电器（跳闸保持继电器）TBJ有电压线圈和电流线圈，其中电流线圈为启动线圈，串接在跳闸回路；电压线圈为自保持线圈与合闸线圈并联接法。QF为断路器辅助接点，YC为断路器合闸线圈，YT为断路器分闸线圈，S8和S9为断路器试验和工作位置接点，TWJ和HWJ为跳闸、合闸位置继电器，BH为保护跳闸接点。
发电机为同期合闸，当发电机同期合闸时HBJ常开接点闭合,合闸线圈YC得电，断路器动作合闸。若此时一次系统发生故障，保护动作，保护跳闸接点BH接通，跳闸线圈YT得电动作于跳闸，而串接在跳闸回路的防跳继电器（跳闸保持继电器）TBJ电流线圈得电，合闸回路TBJ常闭接点断开，切断了合闸回路。避免合闸继电器HBJ常开接点粘住，而导致跳闸后又合闸并重复上述动作情况发生。同时防跳继电器TBJ的两副常开接点也得电闭合，跳闸回路TBJ常开接点闭合自保持，TBJ电压线圈得电也自保持，双重保护防止跳跃事故发生。直到合闸继电器HBJ失电，其常开接点恢复断开后，防跳继电器（跳闸保持继电器）TBJ电压线圈失电，TBJ所有接点复归。
2.2断路器防跳回路工作原理

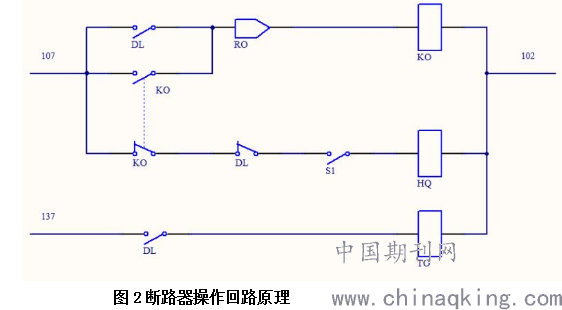

如图2:DL为断路器辅助接点，KO为防跳中间继电器，S1为断路器储能到位完成接点，HQ为断路器合闸线圈。
.png)
图2为断路器在未受电状态，当储能完成后S1接点闭合，107正电时，断路器合闸线圈HQ得电，断路器合闸。断路器合闸后断路器辅助接点DL常开点闭合，防跳中间继电器KO得电，KO常开点闭合自保，KO常闭点断开切断了HQ线圈合闸回路（防跳功能），直到防跳中间继电器KO电压线圈失电，KO自保持接点才复归。断路器在合闸后，断路器辅助点DL和防跳中间继电器KO接点都断开，双重保护避免合闸线圈长时间得电而烧毁。
3.保护装置防跳回路与断路器防跳回路共存时的应用分析
通过对两种防跳回路原理分析得知，保护装置的防跳回路在断路器跳闸时启用，且在分合闸回路都有自保持；而断路器的防跳回路是断路器合闸时启用且在合闸回路自保持。虽然两种防跳设置都完成了防跳功能，但由于保护装置的 TWJ 与 KO 继电器的不同状况及
持续合闸信号的影响，给故障分析及处理带来很大麻烦。
.png)

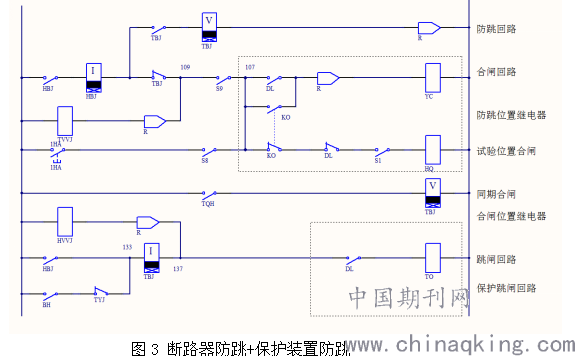

如图3当同期合闸时TQH接点闭合，合闸保持继电器HBJ电压线圈得电，其辅助常开接点HBJ闭合，断路器合闸线圈HQ得电后，断路器防跳继电器KO动作，断路器常开辅助点DL和断路器防跳继电器KO常开点闭合自保持。此时保护装置的TWJ线圈和断路器防跳继电器KO线圈串联接在全电压下（109对地有-35.6V电压），二个线圈同时长时间得电。同时合闸后，断路器常开辅助点DL闭合，保护装置HWJ线圈与断路器跳闸线圈TQ串联接在全电压下，二个线圈同时长时间得电。
通过以上对原理图的分析得知，保护装置的HWJ和TWJ同时励磁动作，造成合闸后分合闸指示灯都亮着情况。
4.防跳回路取舍和检查
4.1防跳回路的取舍
通过以上分析，不管是断路器防跳回路还是保护装置防跳回路，在单独使用时都能满足防跳跃功能。但是同时采用断路器和保护装置防跳回路时就会发生问题，因此这两种防跳回路必须进行取舍。

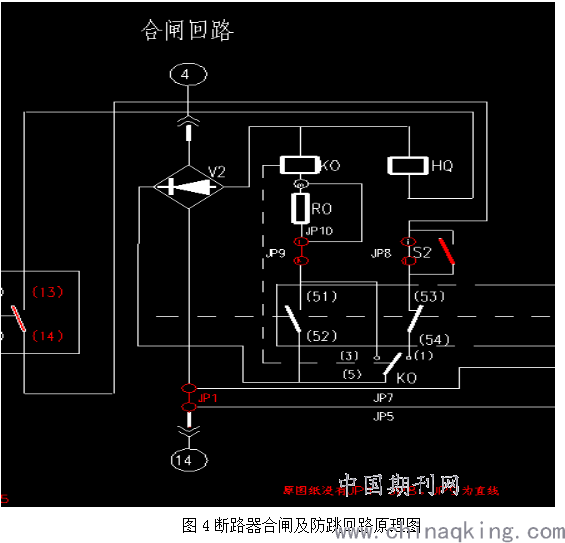

通过对发电机保护测控装置查看，发现其保护装置的防跳回路在装置外部端子没有引出线，不能从装置外部断开，保护装置防跳回路不能断开，因此必须断开操作机构的防跳回路。见图4断开断路器合闸及防跳回路中JP9短接线，使得断路器防跳回路断开即取消的断路器防跳功能。
.png)
4.2防跳回路的检查
检查防跳回路，主要检查保护装置防跳回路与断路器防跳回路是否有重叠现象；另一方面检查防跳回路是否完整，即有无防跳功能。
（1）防跳回路重叠检查
由以上分析可知，如果同时采用两种防跳回路，则会出现断路器合闸后红灯与绿灯同时亮现象。因此二次回路施工结束后，检查时先将断路器操作机构的防跳回路不取消，手动合闸，看是否出现以上现象，如果出现，将图4中断路器合闸及防跳回路中JP9短接线去掉，再次合闸看现象是否消失，如果消失，则说明防跳回路已无重叠。
（２）防跳回路完整检查
采用防跳回路的目的是断路器合闸后保护动作分闸时，防止断路器再次合闸。因此在检查时，如图3所示，先用短接线将图3中“１01”和“1３３”两点短接，再手动合闸并保持合闸按钮接通，断路器分闸。ＴＷＪ动作后，如果断路器不再次合闸，则说明防跳回路完整，防跳功能完好。工作中必须注意的是，不能直接短接图3中的“１01”和“1３７”两点，如果短接这两点则断路器分闸时不能启动防跳继电器ＴＢＪ，断路器操作回路失去防跳功能，断路器将出现跳跃现象。
5结束语
防跳回路在断路器操作回路中有着非常重要的位置，必须确保其功能的完整性，避免因为防跳回路缺陷而出现“跳跃”甚至爆炸。因此不能忽视对防跳回路的检查, 然后基于实际情况，采取有效措施来进行调整，维持回路正常运行。
参考文献:
1.李晓辉,崔文霞等.充气柜断路器二次接线回路优化与微机保护装置[J].内燃机与配件,2018(3):131-132
2.景城城,庞新乐.断路器本体防跳与微机保护装置防跳回路分析[J].电力设备管理,2018(07):59-60
3.邬中生.断路器防跳回路分析及改进研究[J].科技资讯,2019(5):46,48
4.丁宣文，刘明忠.一起防跳回路异常引起的断路器误动事件分析[J].四 川 电 力 技 术,2020(4):74-76
